sw怎么添加螺纹孔

在 ‌SOLIDWORKS（SW）‌ 中添加螺纹孔，主要有两种常用方法：‌使用“异形孔向导”‌ 和 ‌使用“装饰螺纹线”‌。以下是具体操作步骤：

‌方法一：使用异形孔向导（推荐用于标准螺纹孔）‌

‌打开零件文件‌，选择要打孔的平面。

点击顶部菜单栏的 ‌“特征” → “异形孔向导”‌。

在属性管理器中设置参数：

‌孔类型‌：选择“螺纹孔”（如直螺纹孔、锥形螺纹孔等）。

‌标准‌：通常选择 ‌“GB”（国标）‌。

‌大小‌：从下拉列表中选择所需螺纹规格（如 M8、M10 等）。

‌终止条件‌：根据需要选择“盲孔”或“贯穿”。

‌深度‌：输入孔深（若为盲孔）。

点击 ‌“位置”‌，在模型上点击指定孔中心位置。

完成后点击 ‌绿色对勾‌，螺纹孔即创建成功。

⚠️ 注意：若所需螺纹规格（如 M11×1.5）不在默认列表中，需先 ‌自定义添加‌（见下文补充说明）‌‌

‌方法二：使用装饰螺纹线（适用于已有光孔，仅需标注螺纹）‌


‌先创建一个光孔‌（使用“拉伸切除”或“简单孔”）。

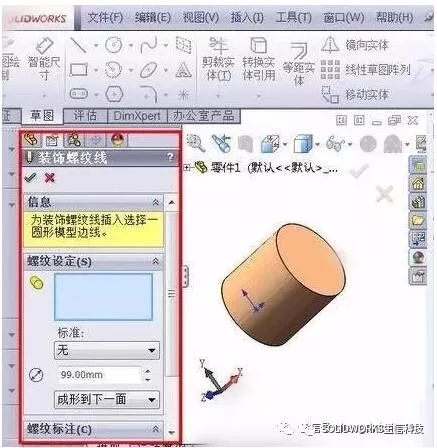

点击顶部菜单栏的 ‌“插入” → “注解” → “装饰螺纹线”‌。

在属性管理器中：

‌标准‌：选择 ‌“GB”‌。

‌螺纹大小‌：选择对应螺纹（如 M10）。

‌位置‌：选择光孔的边线。

点击 ‌确定‌，即可在模型和工程图中显示螺纹线。

✅ 此方法 ‌不改变几何形状‌，仅用于工程图标注，适合大多数出图场景‌‌

‌如何添加自定义螺纹孔规格（如 M11×1.5）‌

若默认库中缺少所需螺纹规格，可通过以下步骤添加：

打开 ‌SOLIDWORKS Tools（工具）→ Toolbox Settings（Toolbox 设置）‌。

展开 ‌“Standards” → “GB” → “Hole Wizard” → “Threaded Hole”‌。

在 ‌“Size”‌ 或 ‌“Thread Data”‌ 选项卡中：

点击 ‌“+”（添加）‌ 按钮。


输入 ‌公称直径、螺距、小径、中径、过渡长度‌ 等参数（可参考《机械设计手册》）‌‌

点击 ‌“保存”‌ 并关闭设置。

返回主界面，再次使用 ‌异形孔向导‌，即可在大小列表中看到新添加的螺纹规格‌‌

⚠️ 注意：自定义螺纹仅在当前 Toolbox 配置中生效，且需确保参数符合国标或国际标准，否则可能无法正确生成‌‌

补充说明

‌装饰螺纹线 vs. 实际螺纹几何‌：装饰螺纹线仅用于标注，不增加模型复杂度；若需真实螺纹几何（如用于仿真），应使用 ‌“扫描切除”‌ 创建螺旋线，但操作复杂，一般设计中不推荐‌‌

‌工程图标注‌：使用 ‌“模型项目”‌ 或 ‌“孔标注”‌ 功能可自动识别异形孔向导生成的螺纹孔并标注‌‌
