在 SolidWorks 中添加螺纹线主要分为装饰螺纹线(用于工程图标注)和实体螺纹(用于 3D 建模)两种情况,根据用途选择对应方法。
📌 快速添加装饰螺纹线(出图用)
这是最常用的方法,仅显示螺纹示意,不影响模型性能,适合工程图标注。

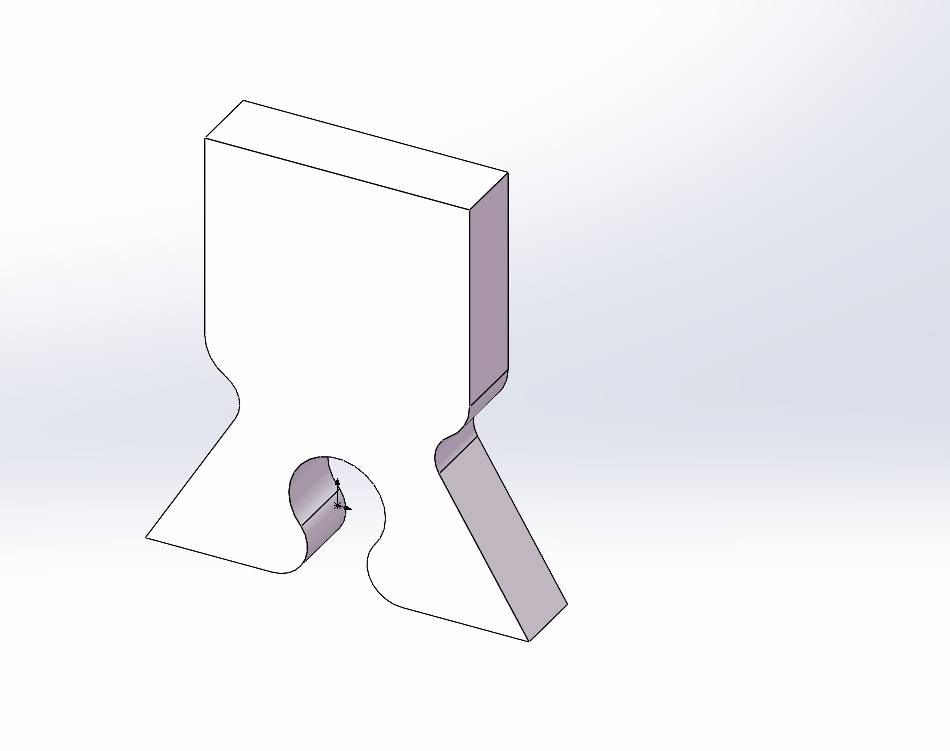

选择面或边线:在零件中单击圆柱形特征的圆形边线或圆柱面。
插入命令:点击“插入”>“注解”>“装饰螺纹线”,或在注解工具栏直接点击该图标。
设置参数:在属性管理器中选择螺纹标准(如 GB、ISO)、类型(外/内螺纹)及大小,点击确定。
显示调整:若 3D 视图中看不到螺纹线,需在状态栏“注解”右键勾选“上色的装饰螺纹线”。
🛠️ 创建实体螺纹(3D 打印/仿真)
若需真实螺纹结构(如 3D 打印、力学仿真),需切除或拉伸材料。
螺纹特征命令(新版):点击“插入”>“特征”>“螺纹”,选择边线后设置螺距、深度及剪切/拉伸方式,一键生成。
螺旋线扫描法(通用):先绘制螺旋线路径,再绘制螺纹牙型截面,使用“扫描切除”命令生成实体螺纹。
异形孔向导:针对内螺纹孔,直接使用“特征”>“异形孔向导”,选择螺纹孔类型及规格即可。
💡 常见问题与设置
版本差异:SW2022 及更高版本中装饰螺纹线行为有所修改,旧零件需右键设计树节点选择“升级装饰螺纹线特征”。

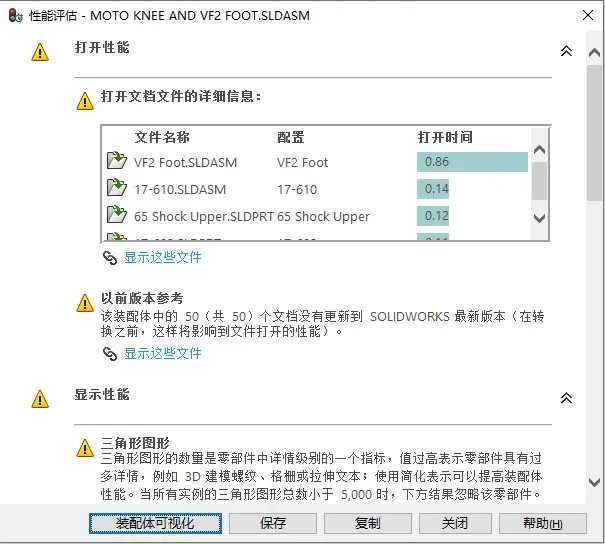

性能建议:实体螺纹会增加模型面数,降低运行速度,非必要时建议仅使用装饰螺纹线。
