solidworks型钢受力分析

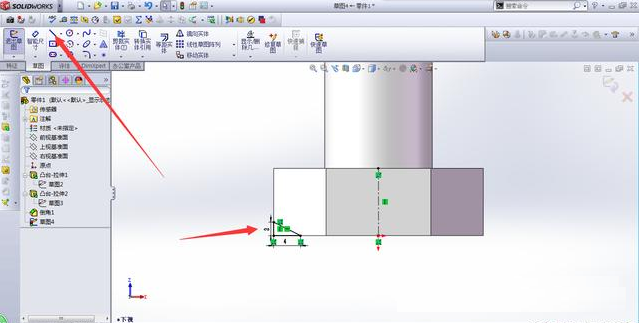

在 SolidWorks 中对‌型钢结构进行受力分析‌，主要依赖 ‌SolidWorks Simulation‌ 插件。以下是基于公开资料整理的完整操作流程，适用于普通碳钢、合金钢等常见型钢（如工字钢、方管、圆管等）的静应力分析。

‌关键操作步骤‌

‌启用插件‌

点击顶部菜单栏 ‌“工具” → “选项” → “插件”‌

勾选 ‌“SolidWorks Simulation”‌，确保插件可用 ‌‌

‌新建算例‌

点击 ‌“Simulation” 选项卡 → “算例顾问” → “新算例”‌

分析类型选择 ‌“静应力分析”‌（适用于静态载荷下的强度与变形评估）‌‌

‌指定材料‌

右键模型或结构件 → ‌“应用或编辑材料”‌

常用型钢材料如 ‌“普通碳钢”‌ 或 ‌“合金钢”‌，从材料库中选择并应用 ‌‌

‌添加约束（夹具）‌

使用 ‌“夹具顾问” → “固定几何体”‌

选择型钢与支撑/基础连接的‌面、边或节点‌作为固定区域 ‌‌

⚠️ 注意：对于焊接结构，通常只能在‌连接点‌施加约束，而非整个面 ‌‌

‌施加外部载荷‌

点击 ‌“外部载荷” → “力”‌（也可选压力、重力等）


选择受力面，输入力的大小（如 1000 N、500 N 等），并设定方向 ‌‌

示例：单杠受力分析中，140 kg 体重等效为 ‌1400 N 向下力‌ ‌‌

‌生成网格‌

右键 ‌“网格” → “生成网格”‌

根据精度需求调整网格密度：‌“良好”‌ 或 ‌“精细”‌ 更准确但计算量大 ‌‌

建议：应力集中区域可局部细化网格 ‌‌

‌运行分析‌


点击 ‌“运行”‌ 按钮，等待求解完成 ‌‌

‌查看结果‌

分析完成后，在 ‌“结果”‌ 文件夹中右键创建以下图解：

‌应力图‌（查看 Von Mises 应力，判断是否超过材料屈服强度）

‌位移图‌（查看变形量，注意比例尺是否放大）

‌安全系数图‌（判断结构是否安全，通常要求 >1）‌‌

‌注意事项‌

‌变形比例‌：默认显示的变形图常被‌放大显示‌（如 146 倍），双击位移结果 → 设置 ‌“真实比例” = 1‌ 才能看清实际变形 ‌‌

‌材料属性‌：确保弹性模量、泊松比、屈服强度等参数正确，否则结果失真 ‌‌

‌网格质量‌：网格过粗会导致结果不准确，尤其在孔洞、拐角等应力集中区 ‌‌

‌焊接结构‌：若为多型钢焊接件，需使用 ‌“结构件”‌ 功能建模，并在 Simulation 中识别连接点 ‌‌

‌典型应用场景参考‌

‌单杠受力分析‌：两端固定，中间施加人体重量（1400 N），最大应力 178.84 MPa < 屈服强度 220.59 MPa，结构安全 ‌‌

‌焊接支架‌：四脚支撑，顶部施加 500 N 载荷，通过节点约束与载荷施加完成分析 ‌‌

‌双 T 钢梁‌：两端简支，中点加 500 N 力（≈50 kg），实际位移仅约 ‌0.01 mm‌，几乎不变形 ‌‌
