solidworks 外螺纹

SolidWorks 中绘制外螺纹主要有‌装饰螺纹线‌、‌螺旋线扫描‌和‌螺柱向导‌三种方式，分别适用于工程图标注、实体仿真和快速建模场景，用户可根据实际需求选择官方帮助文档（help.solidworks.com）查询具体版本差异。

📏 工程图标注：装饰螺纹线

这是最常用的方法，生成的螺纹仅作为视觉示意和标注使用，不改变模型几何形状，计算量小，适合大多数设计和出图需求。

‌操作步骤‌：

打开零件文档，选中需添加螺纹标识的圆柱形表面 。

进入“插入”菜单，选择“注解”下的“装饰螺纹线”命令 。

在属性面板中配置螺纹类别（外螺纹）、标准规格（如 GB、ISO）及公称直径，确认后生成 。‌‌‌

‌显示设置‌：


若添加后未看到螺纹线，需在树状栏的“注解”处，勾选“装饰螺纹线”以显示细节 。

可在选项中将“上色装饰螺纹线”开启，以便在 3D 视图中看到螺纹示意效果 。‌‌‌

‌应用特性‌：

此类螺纹线常用于工程图表达，不参与实体建模计算，不会改变模型质量 。

在工程图中可自动关联螺纹标识，提升出图效率与规范性 。‌‌‌

🔧 实体建模：螺旋线扫描

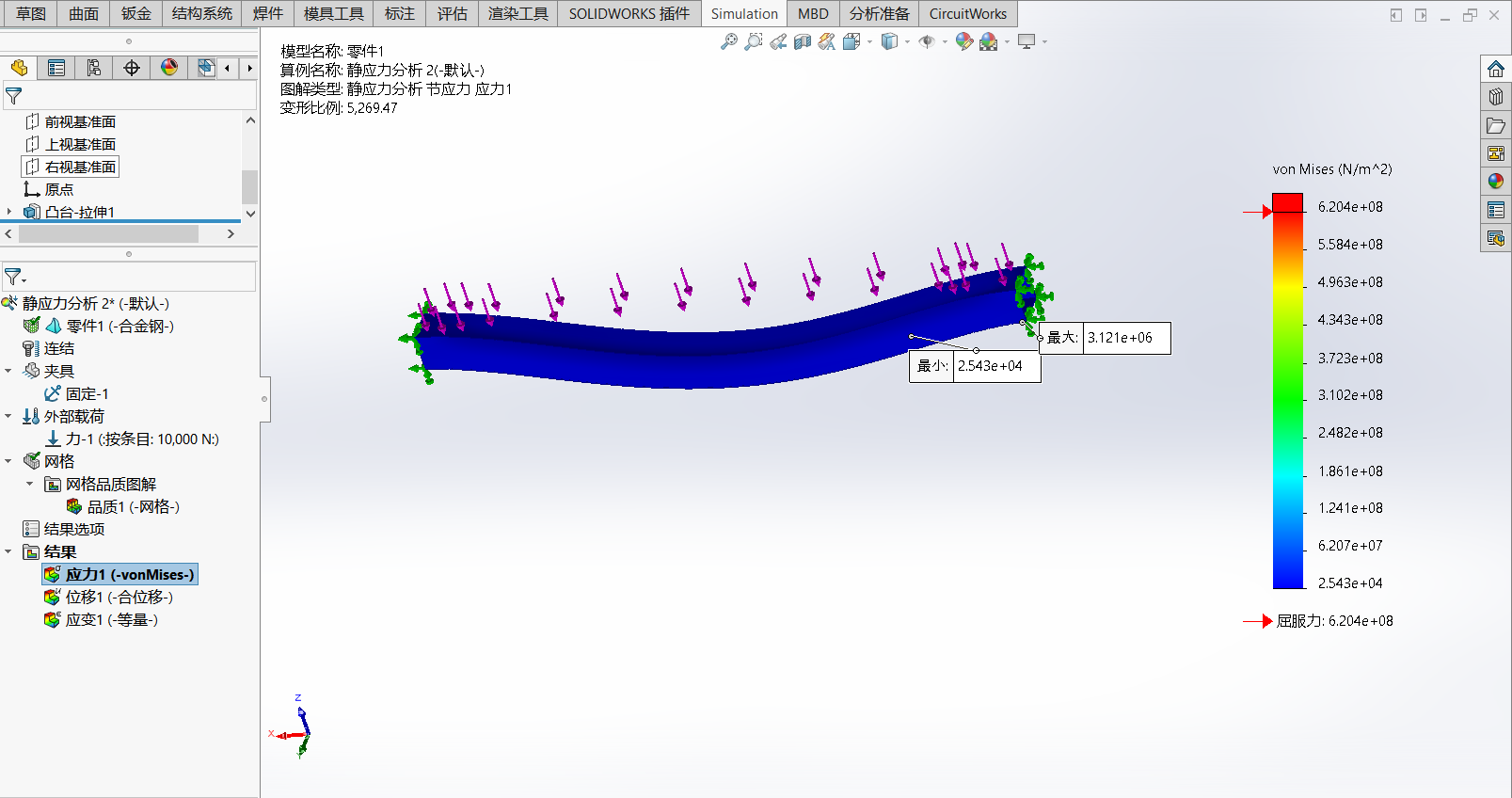

该方法生成真实的三维螺纹结构，属于实体特征，会直接影响模型的质量属性与体积数据，适用于需开展力学仿真或 3D 打印的场景。

‌构建路径‌：


点击“曲线”工具栏中的“螺旋线/涡状线”命令，设定螺距、圈数、总高度等几何参数 。

也可通过“插入”>“曲线”>“螺旋线”来创建路径 。‌‌‌

‌绘制轮廓‌：

在垂直于螺旋轴的平面上绘制一个圆形或三角形截面草图，其直径应与目标螺纹的牙顶或牙底直径一致 。

注意牙型图的尺寸不要画得比螺距还大，避免扫描错误 。‌‌‌

‌扫描切除‌：

启用“特征”工具栏中的“扫描”功能，指定螺旋线为扫描路径、草图为扫描轮廓 。

选择“扫描切除”即可在圆柱表面形成真实的外螺纹牙型 。‌‌‌


🚀 快速创建：螺柱向导

较新版本的 SolidWorks 提供了螺柱向导功能，可快速生成符合标准的外螺纹螺柱，操作更为便捷。

‌启动向导‌：

在零件中，单击“螺柱向导”（位于“特征”工具栏）或通过“插入”>“特征”>“螺柱向导”打开 。‌‌‌

‌参数设置‌：

在 PropertyManager 中选择“在表面上创建螺柱”，指定轴长度、标准、螺纹类型及大小 。

可为螺纹设置终止条件（如给定深度），并可添加外部螺纹分类信息及底切尺寸 。‌‌‌

‌定位生成‌：

在位置选项卡上选择要定位螺柱的面，每个特征只能定位一个螺柱，点击确认即可生成 。

生成的螺柱信息可在工程图中访问，便于后续标注和管理 。‌‌‌
