当前位置：服务支持 >  技术文档 >  solidworks画外部螺纹

solidworks画外部螺纹

阅读数 9
点赞 0
article_banner
在 SolidWorks 中绘制外螺纹，主要根据用途选择‌装饰螺纹线‌（用于工程图）或‌实体螺纹‌（用于建模仿真）两种方法。‌‌‌

🎨 快速出图：装饰螺纹线

此方法不生成真实几何体，仅显示螺纹标识，适合大多数设计场景，不占用系统资源。

‌绘制圆柱‌：先拉伸创建一个圆柱体作为螺纹基体。

‌添加注解‌：点击菜单栏“插入”>“注解”>“装饰螺纹线”。

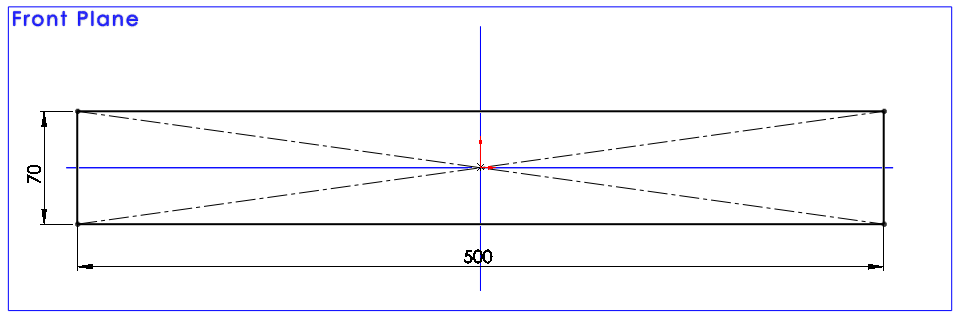

solidworks画外部螺纹

‌设置参数‌：选择圆柱边线，在属性栏设定螺纹标准（如 GB）、规格（如 M10）及深度，确认后生成。‌‌‌

🛠️ 真实建模：实体螺纹

若需进行力学分析或 3D 打印，需创建真实螺纹结构，常用‌扫描切除‌或‌螺纹特征‌。

‌创建路径‌：在圆柱端面绘制草图，使用“插入”>“曲线”>“螺旋线/涡状线”，设置螺距和圈数。‌‌‌

‌绘制牙型‌：在螺旋线起点建立基准面，绘制螺纹牙型截面（如三角形）。‌‌‌

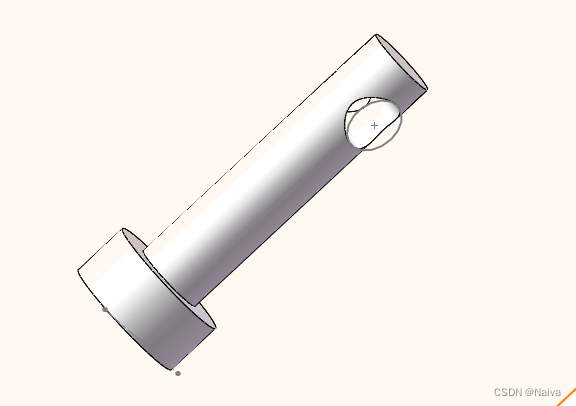

solidworks画外部螺纹

‌扫描切除‌：使用“插入”>“特征”>“扫描切除”，选择牙型为轮廓、螺旋线为路径，生成实体螺纹。

也可使用“螺纹”特征工具（新版），直接选择边线定义规格生成。‌‌‌

💡 高效建议

‌标准件调用‌：直接通过 Toolbox 或“螺柱向导”插入标准螺栓，无需手动绘制。

‌性能优化‌：除非必要，建议优先使用装饰螺纹线，避免实体螺纹导致模型卡顿。‌‌‌
