solidworks怎么参数化建模

阅读数 20

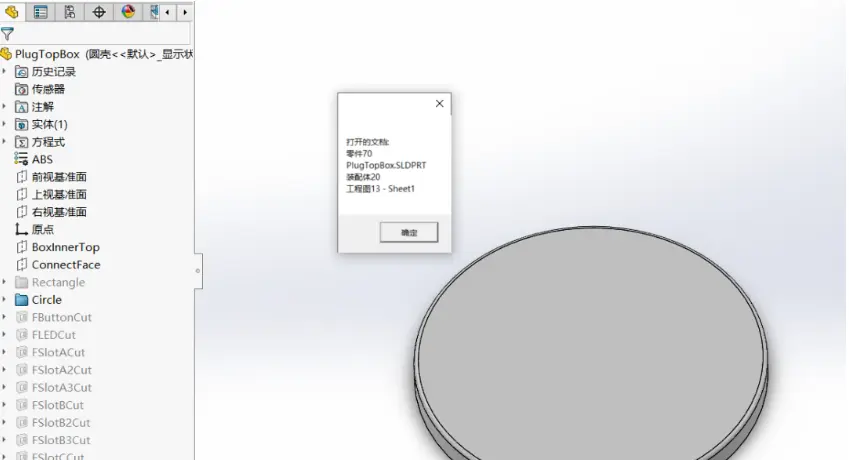

SolidWorks 参数化建模的核心是通过‌尺寸驱动‌和‌逻辑关联‌，让修改一个参数就能自动更新整个模型。主要依靠方程式、配置和设计表三大工具实现。‌‌‌

🛠️ 三大核心工具

‌方程式与全局变量‌：在“工具”菜单找到“方程式”，定义如“长度=50"的全局变量，后续尺寸直接引用该变量，实现尺寸联动。

‌配置与设计表‌：通过“配置”管理零件的不同状态，利用 Excel 设计表批量生成多种规格，适合标准件系列化。

‌几何关系约束‌：绘图时添加平行、垂直、同心等约束，确保草图完全定义（显示为黑色），避免欠约束导致模型出错。‌‌‌

📝 标准建模流程

‌规划阶段‌：提前确定哪些尺寸将来需要调整，设计好变量命名规范。

‌草图绘制‌：遵循“先几何关系，后尺寸标注”原则，确保草图全黑完全定义。

‌特征顺序‌：按“先主后次、先外后内”顺序建立特征，倒角圆角放最后，方便后续修改。‌‌‌

⚠️ 避坑与注意事项

‌变量命名‌：建议采用“部位_属性_方向”三段式命名（如 lever_arm_length），避免使用 a1、b2 等无意义缩写，方便后期维护。

‌避免循环引用‌：建立方程式时注意单位统一，防止出现 A 依赖 B、B 又依赖 A 的循环错误。

‌关联检查‌：若尺寸关联失灵，检查是否有重复约束或参考丢失，及时断开不必要的关联。‌‌‌
