在 SolidWorks 中,拔模操作主要通过特征工具栏或插入菜单启动,支持中性面、分型线等多种类型,用于使模具零件更容易脱出 。
快速执行拔模操作

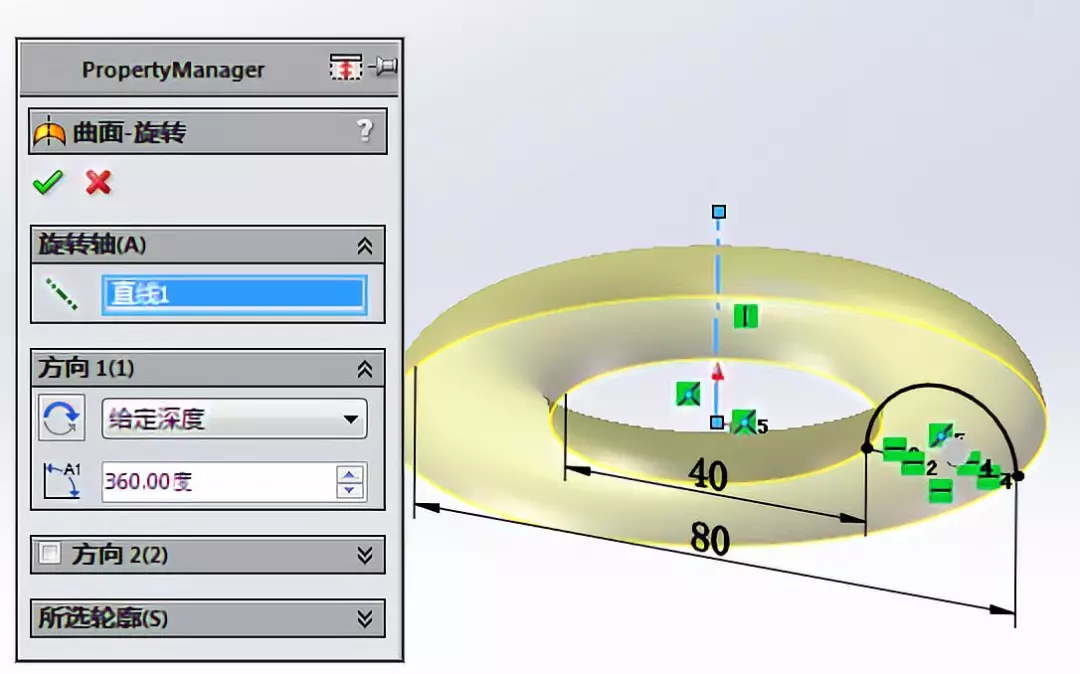

启动命令:单击特征工具栏上的拔模按钮,或选择插入 > 特征 > 拔模 。
选择类型:在属性管理器中选择中性面(最常用)或分型线拔模 。
设定参数:输入拔模角度数值,选择中性面或分型线作为参考 。
确认方向:图形区控标显示拔模方向,若需反向可单击反向按钮 。
完成特征:选择要拔模的面,预览无误后单击确定 。
使用分析工具检查
开启分析:单击拔模分析(模具工具工具栏)或视图 > 显示 > 拔模分析 。
识别区域:设置拔模方向和角度,系统会以不同颜色显示拔模不足或负拔模区域 。
实时更新:更改零件几何体时,分析结果会实时更新,便于直观调整 。
关键设置避免出错
拔模方向:方向箭头通常指向材料变小的方向,需确保与脱模方向一致 。
沿面延伸:可选择无(仅所选面)或沿相切面(延伸到所有相切面),避免分段不连续 。
分型线处理:复杂曲面建议先插入分割线分离要拔模的面,再指定不同方向的拔模角度 。
