使用sw画螺母的螺丝孔的方法

在 SolidWorks（SW）中绘制螺母的螺丝孔（即内螺纹孔），主要有两种常用方法：‌使用“异形孔向导”快速创建‌ 和 ‌手动创建真实螺纹（适用于仿真或3D打印）‌。以下是具体操作步骤：

‌方法一：使用异形孔向导（推荐用于工程图和一般装配）‌

此方法符合国标（GB），操作简便，适合大多数设计场景。

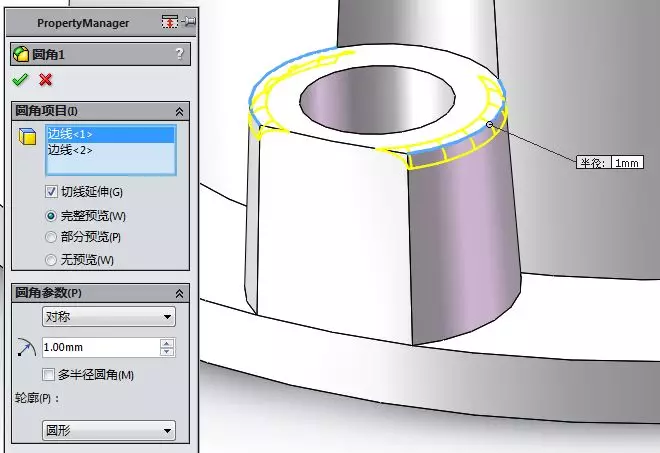

‌新建零件并创建螺母主体‌

在前视基准面绘制正六边形（对边尺寸按螺母规格，如 M10 对边为 17 mm）。

使用 ‌拉伸凸台/基体‌ 设置厚度（如 M10 螺母厚 8 mm）。

‌插入异形孔（内螺纹孔）‌

切换到 ‌“特征”选项卡‌ → 点击 ‌“异形孔向导”‌。

在属性管理器中：

‌类型‌：选择 ‌“螺纹孔”‌。


‌标准‌：选择 ‌“GB”（国标）‌。

‌规格‌：选择所需螺纹，如 ‌M10‌。

‌终止条件‌：根据需要选择 ‌“完全贯穿”‌ 或指定深度。

点击螺母顶面中心放置孔位置 → 点击 ‌绿色对勾‌ 完成。

‌显示装饰螺纹线（视图中可见螺纹）‌

右键点击 ‌“注解”‌ → 选择 ‌“细节”‌。

在注解属性中勾选 ‌“上色的装饰螺纹线”‌ → 确定。

此方法生成的是 ‌装饰螺纹‌，不包含真实几何螺纹，适用于工程图、装配和加工图纸 ‌‌

‌方法二：手动创建真实螺纹（适用于3D打印或受力分析）‌


若需真实螺纹几何（如用于仿真、3D打印），需使用 ‌螺旋线 + 扫描切除‌。

‌先完成异形孔向导步骤1–2‌，创建基础圆孔（直径按螺纹底径，如 M10 底径 ≈ 8.5 mm）。

‌插入螺旋线‌

在 ‌“插入” → “曲线” → “螺旋线/涡状线”‌。

设置：

‌螺距‌：如 M10 为 1.5 mm。

‌圈数‌：根据孔深计算（圈数 = 孔深 / 螺距）。

‌起始角度‌：建议设为 0° 或 90°。

‌绘制牙型草图‌

在过螺旋线起始点的基准面（如前视基准面）绘制三角形牙型。


‌关键‌：选中牙型顶点与螺旋线添加 ‌“穿透”‌ 几何关系（非重合）‌‌

‌执行扫描切除‌

‌“特征” → “扫描切除”‌。

轮廓选牙型，路径选螺旋线 → 勾选 ‌“对齐路径”‌ → 确定。

此方法生成 ‌实体螺纹‌，适合高精度需求，但建模时间较长 ‌‌

‌总结建议‌

‌日常设计‌ → 用 ‌异形孔向导‌（快速、标准、符合国标）。

‌3D打印/仿真‌ → 用 ‌螺旋线+扫描切除‌（真实几何）。
