sw外螺纹画法及标注

阅读数 9

在 SolidWorks 中绘制外螺纹主要有‌装饰螺纹线‌和‌真实实体‌两种方法，标注需在工程图中按国标进行。装饰线法最快，适合出图；实体法适合 3D 打印或渲染。‌‌‌

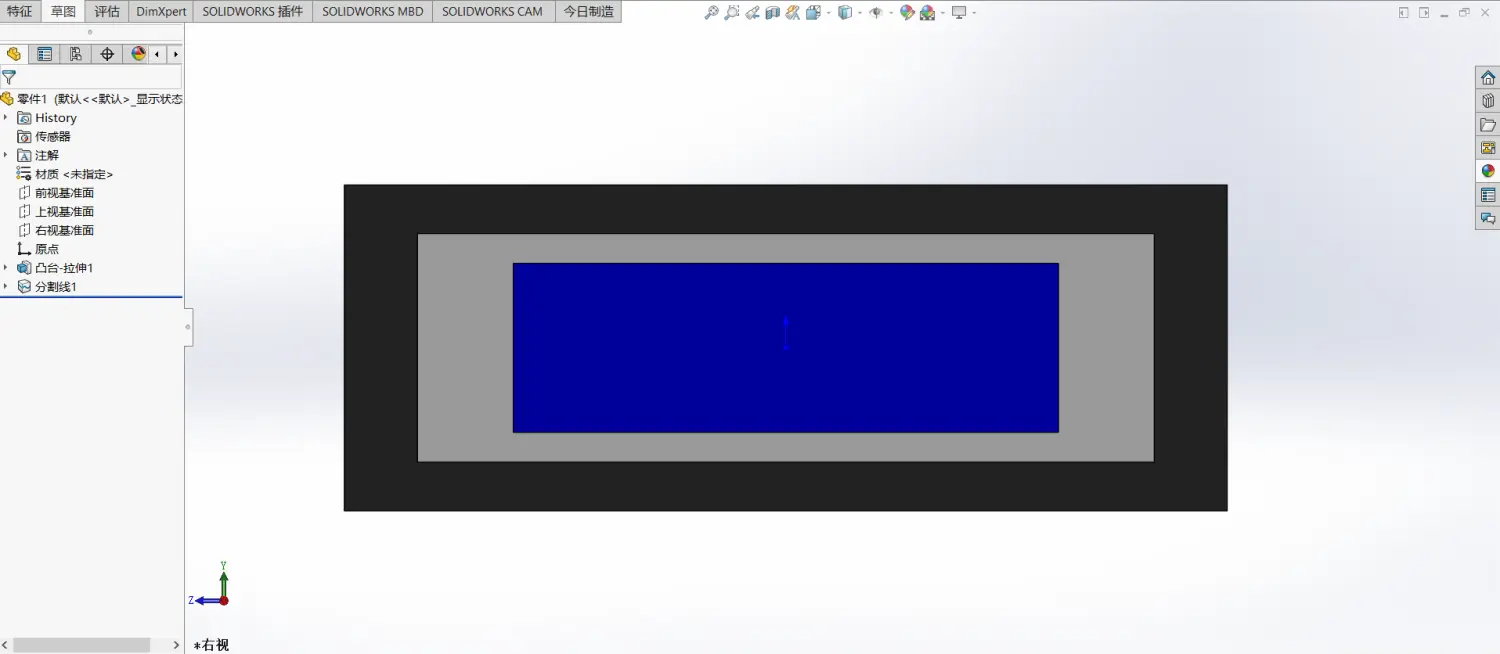

快速出图：用装饰螺纹线

‌设置显示‌：点击“工具”>“选项”>“文档属性”，勾选“上色的螺纹装饰线”，确保螺纹可见。

‌插入螺纹‌：点击“插入”>“注解”>“装饰螺纹线”，选择圆柱边线，设定螺纹标准（如 GB）、类型（机械螺纹）及大小（如 M12）。

‌深度设定‌：选择“给定深度”并输入数值，若需退刀槽可配合切除特征使用。‌‌‌

真实效果：用扫描切除

‌创建螺旋线‌：在圆柱端面画圆，点击“插入”>“曲线”>“螺旋线/涡状线”，设置螺距和圈数。

‌绘制牙型‌：在螺旋线起点建立基准面，绘制螺纹牙型草图（如梯形或三角形）。

‌扫描切除‌：使用“扫描切除”命令，轮廓选牙型草图，路径选螺旋线，生成真实螺纹几何体。‌‌‌

标准标注：按国标格式

‌标注位置‌：在工程图中，装饰螺纹线通常自动生成标注，或手动使用“螺纹标注”工具。

‌标注内容‌：遵循 GB 标准，包含特征代号（M）、公称直径、螺距（细牙需标）、公差带及旋向。

‌示例格式‌：粗牙螺纹仅标公称直径（如 M10），细牙需标注（如 M10×1.5），多线螺纹需注导程。‌‌‌
