在 SolidWorks 中,画旋转剖面主要分工程图出图和3D 模型查看两种场景,操作路径不同 。
📄 工程图出图:生成旋转剖视图

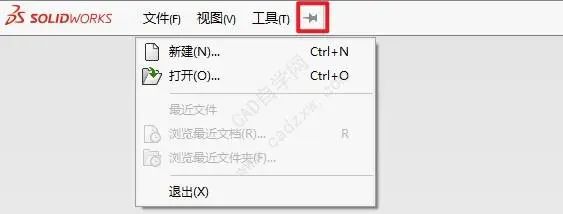

进入命令:打开工程图,点击“视图布局”或“工程视图”标签下的剖面视图或旋转剖视图按钮 。
绘制剖切线:在父视图上绘制两条成角度的直线作为剖切线,需围绕同一旋转中心,线条必须连续连接 。若需多条直线,须先选中草图实体再执行命令 。
生成视图:确认剖切线后,在图纸空白处点击放置视图,系统会自动对齐展开,可在属性管理器中设置对齐切割线 。
🧊 3D 模型:查看动态旋转剖面
开启剖面:在零件或装配体中,点击“视图”工具栏的剖面视图 。
设置旋转:在属性管理器中选择绕轴的平面,选取轴、边线或圆柱面作为旋转基准 。
调整角度:指定旋转角度或拖动控标,实时查看内部结构,仅剖面 1 支持此功能 。
注意:工程图剖切线不能形成多个轮廓,3D 模型中可选顶点指定剖面起始点 。
