在 SolidWorks 2016 中,旋转剖视图(即“旋转剖”)是工程图中用于表达内部结构的一种剖切方式,其操作路径如下:操作步骤
打开工程图:确保已打开包含零件或装配体的工程图。

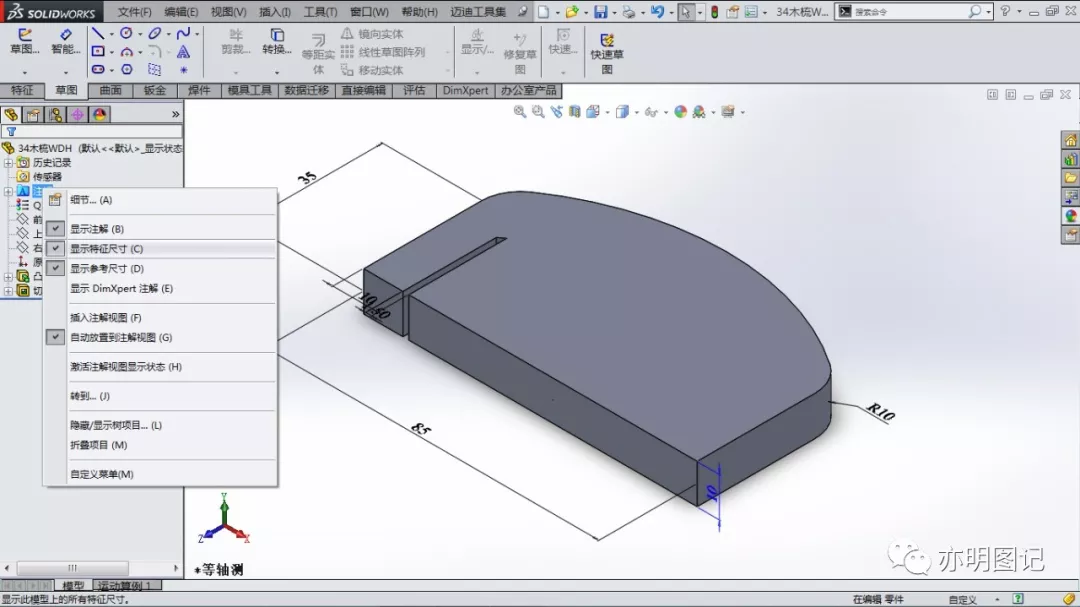

激活剖视图命令:在顶部菜单栏点击 “视图” → “剖面视图”(或直接点击 “视图布局”工具栏中的 “剖面视图” 按钮)
绘制剖切线:在主视图上沿所需剖切位置绘制一条直线(通常沿对称轴)
创建旋转剖:在绘制剖切线时,在需要“旋转”的位置点击添加转折点,即可形成折线剖切线,从而生成旋转剖视图
确认并放置视图:按提示选择剖视图位置并确认生成。
⚠️ 注意:SolidWorks 2016 支持多段剖切线(含转折)来创建旋转剖,但不支持直接对柱面进行剖切(该功能从 2022 版本起才完善)
补充说明
若需局部旋转剖,可在剖切线中仅包含局部转折区域,并确保捕捉到关键几何特征(如孔中心)以提高精度
旋转剖视图的角度和方向由剖切线的走向自动决定,无需手动输入角度
如需视频演示,可参考:SolidWorks 旋转视图(自动摆正)+剖视图+向视图
