sw怎么旋转画零件

在 SolidWorks（SW）中“旋转画零件”，通常是指使用 ‌旋转凸台/基体‌（Revolve Boss/Base）或 ‌旋转切除‌（Revolve Cut）等特征命令，通过绕中心线旋转草图轮廓来生成三维零件。以下是核心操作步骤：

旋转特征建模步骤

‌选择基准面并进入草图绘制模式‌

在特征管理器中选择前视、上视或右视基准面，点击“草图绘制”按钮。

‌绘制轮廓并添加中心线‌

使用直线、圆弧等工具绘制零件的截面轮廓（如轴、盘类零件的一半外形）。

‌必须绘制一条中心线‌，作为旋转轴。该线应为构造线（右键 → “转换为构造几何体”）。

‌退出草图，调用旋转命令‌

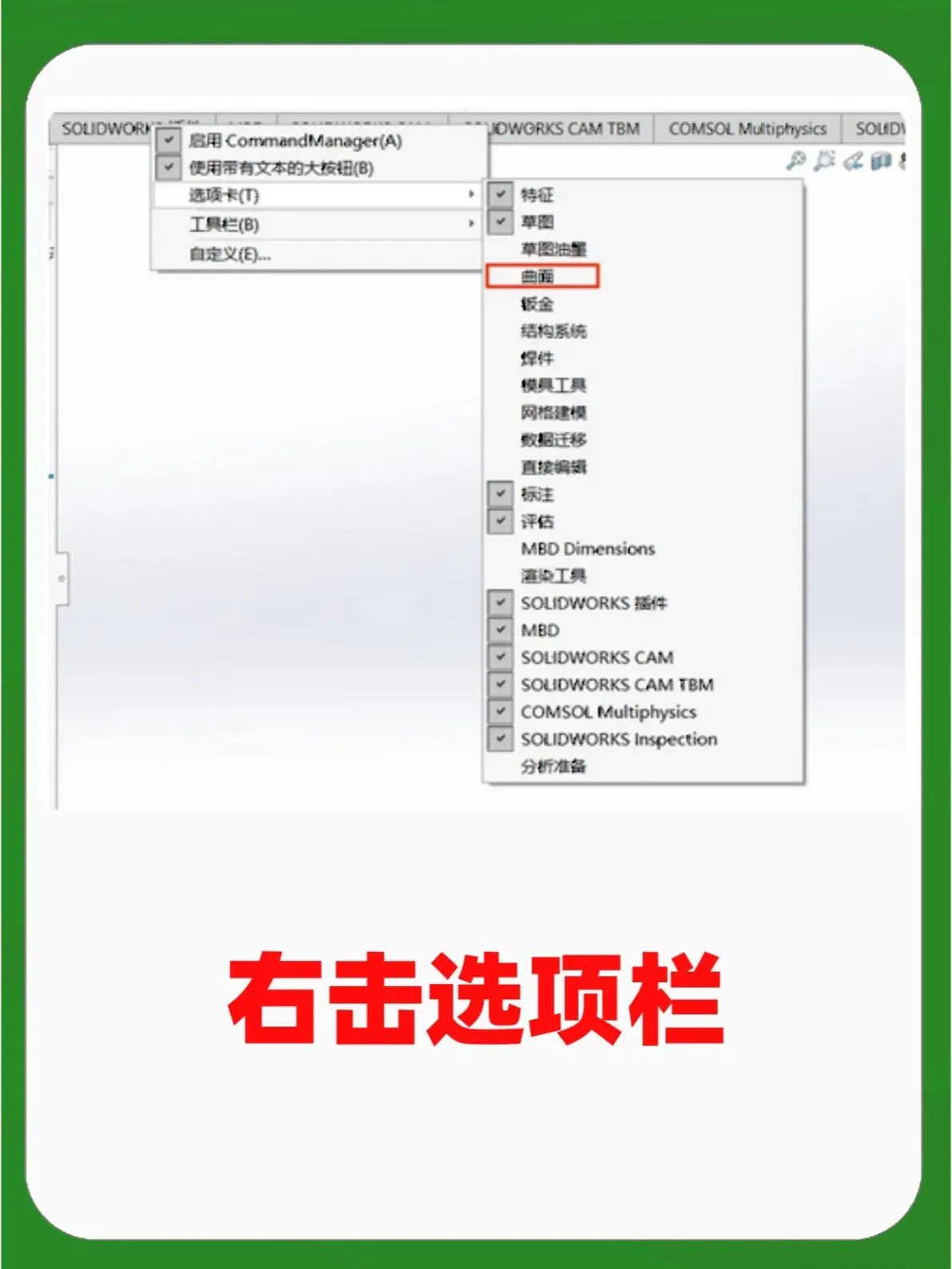

点击顶部菜单栏的 ‌“特征” → “旋转凸台/基体”‌（或点击“特征”工具栏中的旋转图标）。

‌设置旋转参数‌

在 PropertyManager 中：


‌轮廓‌：自动识别或手动选择绘制的轮廓。

‌旋转轴‌：选择之前绘制的中心线。

‌旋转角度‌：默认为 360°，可自定义（如 270°、180° 等）。

点击 ‌“确定”‌ 完成旋转特征生成。

⚠️ 注意事项：

轮廓必须与中心线位于同一平面。

轮廓不能与中心线交叉。

若草图未闭合，系统会提示“开环”，点击“是”可自动闭合生成旋转体 ‌‌

其他常见“旋转”操作说明

‌旋转视图（查看模型）‌


按住 ‌鼠标中键拖动‌，或按 ‌方向键‌ 微调视角，按 ‌Shift + 方向键‌ 以 90° 递增旋转 ‌‌

‌装配体中旋转零部件‌

右键拖动零件，或使用 ‌三重轴‌ / ‌旋转零部件‌ 命令（工具 → 零部件 → 旋转），在配合允许的自由度内旋转 ‌‌

‌动画旋转‌

使用 ‌MotionManager‌ → ‌动画向导‌ → 选择“旋转”类型，设置旋转轴、角度、时间等 ‌‌

如需视频演示，可参考以下教程：

SolidWorks旋转命令讲解（B站） ‌‌
