sw装配图不能拉伸

阅读数 6

在 SolidWorks（SW）中，‌装配图（即装配体）本身不能直接进行拉伸操作‌，这是由其设计逻辑和功能定位决定的。以下是关键原因和解决方法：

为什么装配图不能拉伸？

‌装配体是零件集合‌：它主要用于管理多个零件之间的配合、运动和引用关系，而非作为单一实体进行几何建模。

‌缺乏统一草图与实体属性‌：拉伸操作依赖于草图轮廓和单一实体基础，而装配体不具备这些属性。

‌设计流程规范‌：参数化建模要求形状修改在零件级别完成，装配体仅用于组装，以保持设计意图和配合精度。

‌软件机制限制‌：界面、特征树和底层算法均不支持对装配体执行拉伸等特征命令 ‌‌

正确做法

若需修改某个零件的形状（如拉伸），应：

‌进入该零件的编辑状态‌：

在装配体环境中，右键点击目标零件 → 选择“编辑零件”。

此时其他零件变为半透明，当前零件可正常使用拉伸、切除等特征命令 ‌‌

‌完成拉伸后退出编辑‌：

保存零件编辑，返回装配体环境，配合关系将自动更新。

⚠️ 注意：直接在装配体层级尝试使用“拉伸凸台”或“拉伸切除”命令时，这些选项通常会‌灰色不可用‌，提示“无法在装配体中使用”或类似信息 ‌‌

补充说明

若目标是基于装配体中的其他零件进行关联设计，可使用 ‌“派生零件”‌ 或 ‌“外部参考”‌，但仍需在零件文件内执行拉伸。

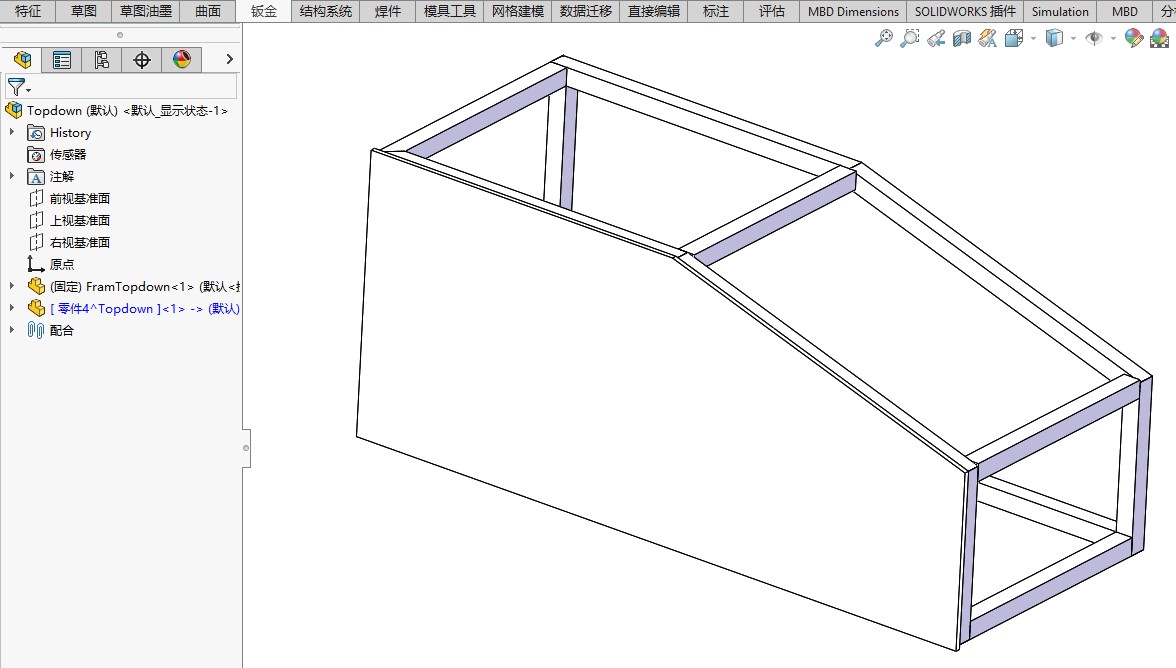

对于复杂装配体，建议使用 ‌“自上而下设计”‌ 流程，在装配体内创建布局草图，再基于该草图生成各零件几何体 ‌‌

如需进一步操作指导，可参考官方帮助文档：SolidWorks 拉伸错误说明 ‌‌
