sw装配体如何拉伸

阅读数 5

在 SolidWorks（SW）装配体中进行“拉伸”，通常是指‌创建装配体级别的拉伸特征‌，例如拉伸切除或拉伸凸台，用于修改多个零部件的几何形状。根据最新官方文档和操作实践，以下是关键要点：

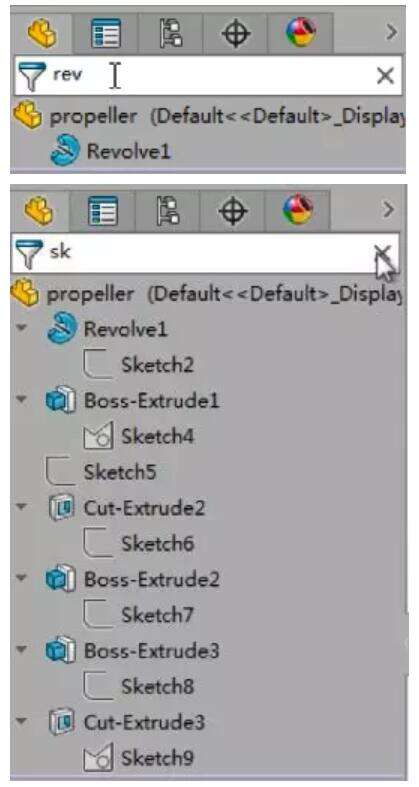

装配体中拉伸的基本操作步骤

‌打开草图‌

在装配体中的某个面或基准面上打开一张草图，并绘制所需的‌封闭轮廓‌（可包含多个闭合区域）‌‌

‌启动拉伸命令‌

通过功能区：点击 ‌“插入” > “装配体特征” > “切除” > “拉伸”‌（用于切除）或 ‌“拉伸凸台/基体”‌（用于添加材料）‌‌

或直接使用特征工具栏中的 ‌“拉伸切除”‌ 或 ‌“拉伸凸台/基体”‌ 按钮‌‌

‌设置属性管理器选项‌

在弹出的 ‌拉伸或拉伸切除 PropertyManager‌ 中：

设置拉伸深度、方向、终止条件等；

在 ‌“特征范围”‌ 区域，勾选希望该特征影响的零部件‌‌

‌完成操作‌

点击 ‌“确定”‌ 完成拉伸特征生成。

注意事项

‌装配体特征不能作用于 Toolbox 零件‌（如标准件库中的螺栓、螺母等）‌‌

拉伸凸台用于‌添加材料‌，拉伸切除用于‌移除材料‌，二者操作类似但目的不同‌‌

若需在曲面上拉伸，建议先创建基准面再在其上绘制草图，避免直接在曲面草图操作‌‌

常见应用场景

在装配体中统一切除多个零件的安装孔；

为一组零件添加对称的加强筋或凸台；

快速修改配合零件的干涉区域。

如需详细视频演示，可参考：SolidWorks 2024 零基础入门教程 - 拉伸切除部分‌‌
