solidworks草图多次使用

在 SolidWorks 中，‌同一个草图可以被多个特征重复使用‌，这种功能称为“‌共享草图‌”或“‌草图共用‌”，能显著提升建模效率并保证设计一致性 ‌‌

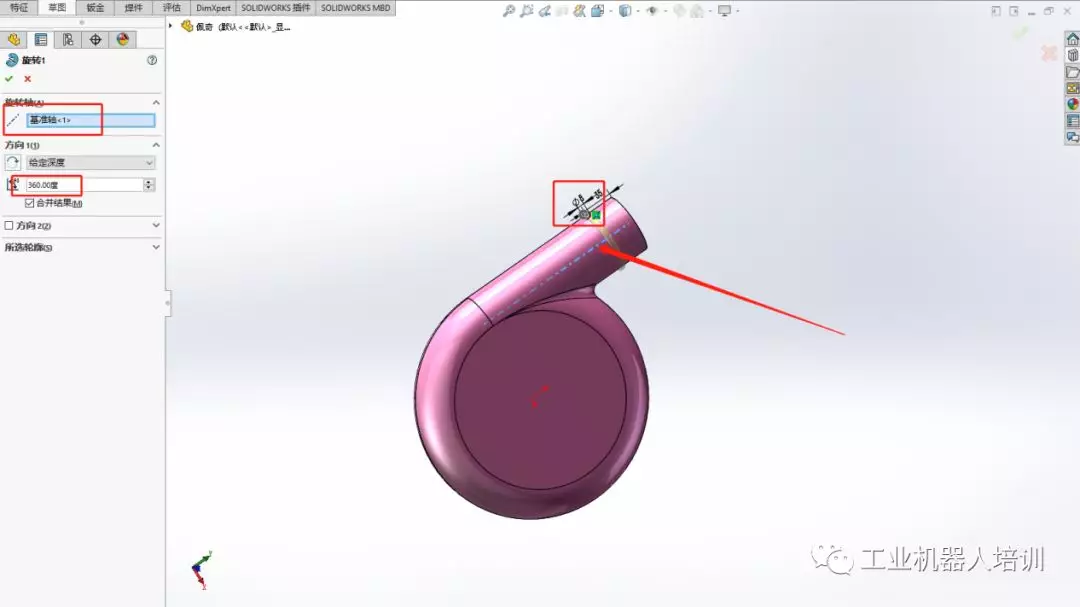

实现方法

‌前提条件‌：草图需包含‌多个封闭轮廓‌（如两个上面独立环），以便后续选择不同部分进行多次特征操作 ‌‌

‌操作步骤‌：

绘制草图并完成第一次特征操作（如拉伸凸台）。


在 ‌FeatureManager 设计树‌中，点击第一次拉伸特征前的“+”号展开，找到原始草图。

‌选中该草图‌，再次调用特征命令（如“拉伸凸台/基体”或“拉伸切除”）。

在特征对话框中，‌清除默认选中的轮廓‌，重新选择草图中的另一部分轮廓。

设置参数并确认，即可基于同一草图生成第二个特征 ‌‌

‌视觉提示‌：当多个特征共享同一草图时，其在设计树中的草图图标旁会出现‌托盘小手图案‌ ‌‌


应用场景与优势

‌适用场景‌：

创建多级台阶、异形凸台、带孔结构等。

需要多个特征基于相同几何基准的情况（如笔筒、支架等）‌‌

‌优势‌：

‌提高效率‌：避免重复绘制相同草图。


‌保证一致性‌：所有特征基于同一草图，修改草图可同步更新所有相关特征。

‌减小文件体积‌：无需复制草图数据 ‌‌

版本兼容性

该功能在 ‌SolidWorks 2013 及更高版本‌（包括 2025）中均支持 ‌‌

2025 版本进一步优化了重复性建模功能，如草图阵列自动完全定义 ‌
