solidworks使用完全定义草图

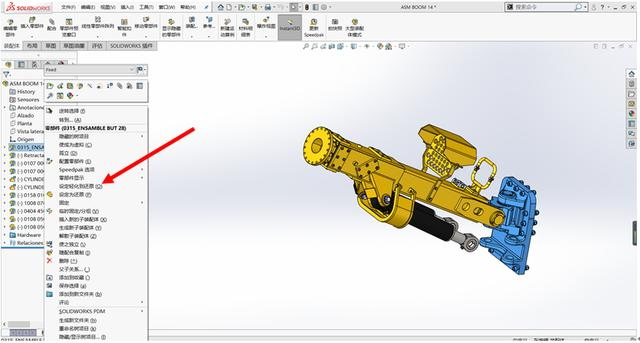

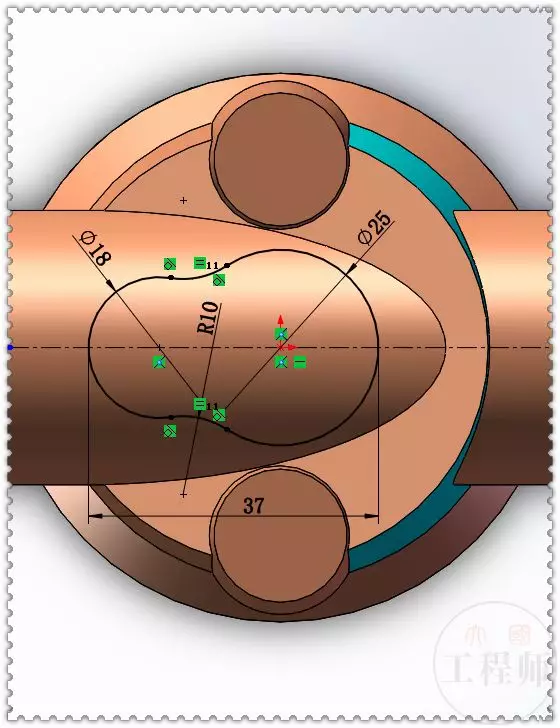

在 SolidWorks 中，‌完全定义草图‌是指草图中所有几何图元的位置和尺寸都被‌尺寸标注‌和‌几何关系‌唯一确定，此时草图线条通常显示为‌黑色‌，表示无自由度，模型稳定、可预测。

为什么需要完全定义草图？

‌确保模型稳定性‌：避免编辑时几何意外变形。

‌提升设计意图表达‌：尺寸和关系明确反映设计逻辑。

‌便于后续修改与装配‌：参数化驱动更可靠。

完全定义草图的常用方法

‌手动添加几何关系与尺寸‌

使用 ‌智能尺寸‌（Smart Dimension）标注关键尺寸。

通过 ‌添加几何关系‌（如重合、共线、相切、对称、相等）减少冗余尺寸。

‌优先使用几何关系‌而非尺寸，例如用“对称”替代两个等距尺寸。

‌利用“完全定义草图”自动工具‌

绘制草图并添加主要约束。

点击 ‌工具 > 完全定义草图‌（或在命令管理器中找到）。

在对话框中：

选择要定义的实体（全部或选中）。

设置尺寸基准（如以原点为基准）。


选择是否包含几何关系。

点击 ‌计算‌，系统自动补全必要约束 ‌‌

‌启用系统选项强制完全定义‌

路径：‌工具 > 选项 > 草图‌。

勾选相关选项，使系统在退出草图时检查是否完全定义 ‌‌

草图状态颜色说明


‌蓝色‌：欠定义（仍有自由度）。

‌黑色‌：完全定义（推荐状态）。

‌红色‌：过定义（存在冲突或冗余约束）‌‌

最佳实践建议

‌始终以原点为基准‌：至少让一个点与原点重合，避免“漂浮”草图 ‌‌

‌避免滥用“固定”约束‌：它会掩盖欠定义本质，不利于参数化修改 ‌‌

‌单个草图尽量简洁‌：复杂轮廓建议拆分为多个草图 ‌‌

‌使用构造线辅助布局‌：如中心线用于对称或旋转轴 ‌‌

💡 提示：按 ‌Ctrl+B‌ 可强制重新计算草图，排查定义问题 ‌‌

如需官方操作指引，可参考 SolidWorks 草图状态帮助文档 ‌‌
