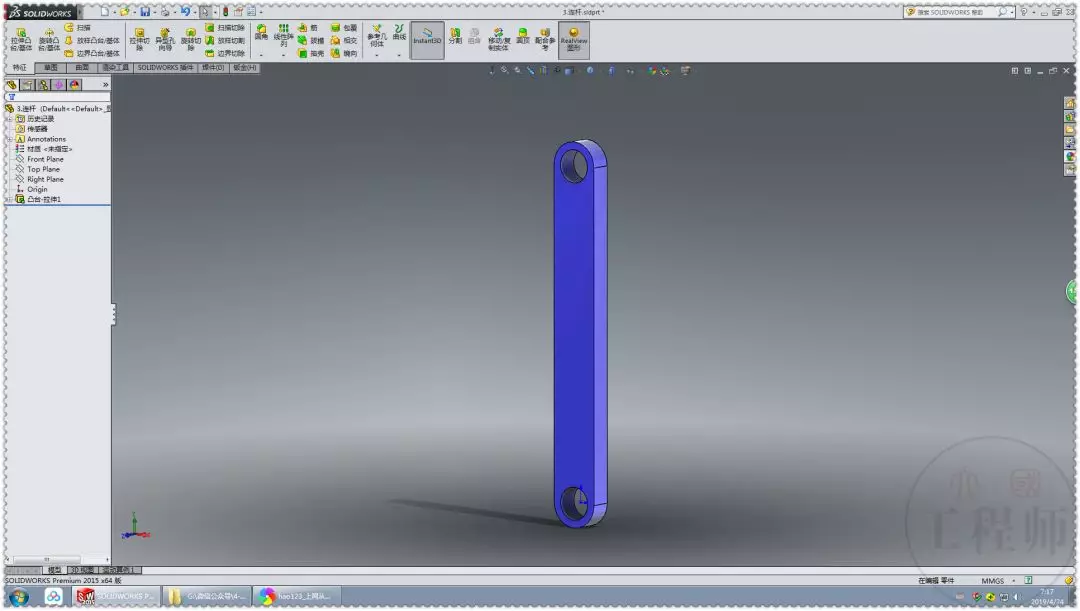

solidworks如何剖切模型

在 SolidWorks 中剖切模型，主要分为 ‌模型内剖切‌（用于查看内部结构）和 ‌工程图剖面视图‌（用于工程图纸表达）两类。以下是核心操作方法：

‌一、在零件/装配体模型中剖切‌

适用于实时查看模型内部结构。

‌打开剖面视图工具‌

点击顶部菜单栏：‌视图 > 显示 > 剖面视图‌，或点击 ‌“视图”工具栏‌ 上的剖面视图图标。

‌设置剖切平面‌

在弹出的 ‌剖面视图 PropertyManager‌ 中：

‌剖面方法‌：选择“平面”或“分区”。

‌剖面1‌：选择基准面（如前视、上视、右视基准面），或自定义平面。

可通过 ‌偏移距离‌ 和 ‌旋转角度‌ 调整剖切位置。

‌添加多剖切面（可选）‌


勾选 ‌剖面2‌、‌剖面3‌，可分别定义额外剖切平面，实现多角度剖切。

‌控制显示效果‌

‌显示剖面盖‌：勾选后显示剖切面的盖板（可自定义颜色）。

‌按实体或零部件剖切‌：可选择仅对部分零件/实体进行剖切。

‌退出剖切‌

再次点击剖面视图按钮，或按 ‌Esc‌ 键，可恢复完整模型视图。

来源：‌‌

‌二、在工程图中创建剖面视图‌

用于生成符合制图标准的剖视图。

‌选择父视图‌

在工程图中，‌单击要剖切的视图‌（如主视图）。


‌插入剖面视图‌

点击 ‌工程图工具栏‌ 中的 ‌“剖面视图”‌，或通过 ‌插入 > 工程视图 > 剖面‌。

‌绘制剖切线‌

在父视图中绘制剖切线，支持以下方式：

‌单点剖切‌：点击视图中一点，系统自动沿该方向剖切。

‌两点剖切‌：点击两个点定义剖切线方向与位置。

‌自定义剖切线‌：使用样条曲线或直线手动绘制剖切路径。

‌放置剖面视图‌

拖动预览到合适位置，点击确认生成剖面视图。

‌高级选项（可选）‌

‌移除的剖面‌：仅显示剖切区域的断面，常用于回转体等。


操作路径：‌移除的剖面‌（位于视图布局 CommandManager）‌‌

‌局部剖视图‌：用样条曲线绘制闭合区域，仅剖切局部‌‌

来源：‌‌

‌三、其他剖切方式（特征级）‌

若需永久切除模型材料，使用 ‌切除特征‌：

‌拉伸切除 / 旋转切除 / 使用曲面切除‌ 等（位于 ‌特征工具栏‌）‌‌

适用于设计修改，而非仅查看内部结构。
