solidworks怎么切除模型

阅读数 4

在 SolidWorks 中切除模型，主要通过 ‌“切除”特征‌ 实现，根据不同的几何形状和需求，有多种切除方式。以下是常用方法及操作要点：

常用切除方式

‌拉伸切除‌：适用于沿直线方向切除材料，如移除圆柱中部、创建通孔等。

‌旋转切除‌：围绕轴线旋转切除，常用于创建螺纹、凹槽等回转结构。

‌曲面切除‌：使用曲面或基准面作为切除工具，适合复杂曲面造型。

‌放样切除 / 扫描切除‌：用于沿路径或截面变化的复杂切除。

操作步骤（以拉伸切除为例）

‌新建草图‌：在目标基准面（如前视图、上视图）上绘制切除轮廓（圆形、矩形等）。

‌退出草图‌：完成草图绘制后退出编辑。

‌启用拉伸切除‌：

进入 ‌“特征”‌ 选项卡。

点击 ‌【拉伸切除】‌。

‌设置参数‌：

‌起始条件‌：通常设为“草图基准面”。

‌终止条件‌：可选“完全贯穿”或“给定深度”。

‌所选轮廓‌：确保选中正确草图。

‌确认执行‌：点击 ‌“确定”‌ 完成切除。

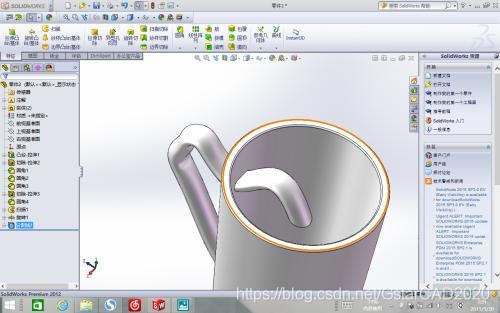

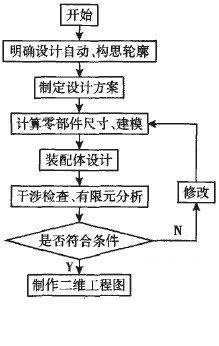

若需切除圆柱中间部分，可参考此流程：‌‌

若涉及曲面复杂切除，建议使用 ‌曲面切除‌ 功能：‌‌

曲面切除操作要点

需先创建 ‌放样曲面‌ 或 ‌投影曲线‌ 作为切除边界。

使用 ‌【插入 > 切除 > 使用曲面】‌ 命令。

在 PropertyManager 中选择曲面，并检查预览方向，必要时点击 ‌“反转切除”‌ 调整方向。‌‌

多实体处理

在切除属性中可选择：

‌所有实体‌：影响所有交叉实体。

‌所选实体‌：仅影响手动选择的实体，提升性能。‌‌

如需详细视频演示，可参考：

拉伸切除教学

旋转切除教学

曲面切除实战
