solidworks齿轮啮合装配

在 SolidWorks 中实现齿轮啮合装配，核心是使用 ‌“机械配合”中的“齿轮配合”‌ 功能，并确保两个齿轮的分度圆正确选择、中心距合理、无干涉。以下是通用操作流程，适用于直齿轮、锥齿轮等常见类型：

‌基本步骤‌

‌插入齿轮零件‌

新建装配体，将两个齿轮零件插入（可通过 Toolbox 或自建模型）。

将其中一个齿轮设为“浮动”，便于后续调整位置。

‌定位齿轮（关键！）‌

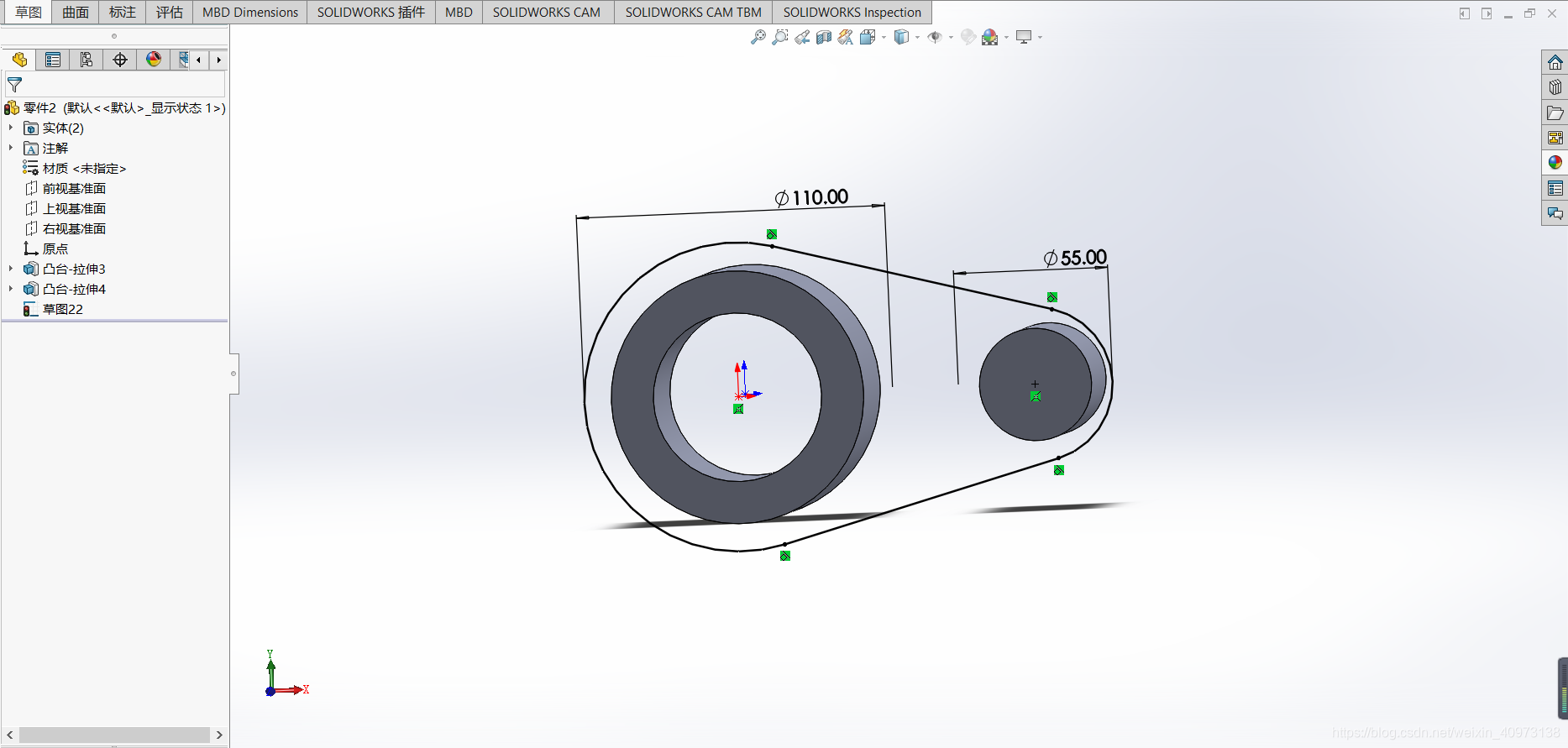

‌直齿轮‌：通过草图或基准面确保两分度圆‌相切‌，中心距 = (d₁ + d₂) / 2 = m(z₁ + z₂)/2（m 为模数，z 为齿数）。

‌锥齿轮‌：需使两齿轮的‌锥顶交于一点‌，可通过草图点或基准面辅助定位 ‌‌


常用配合：‌同轴心‌ + ‌重合‌ + ‌平行/垂直‌ 等标准配合固定位置。

‌添加齿轮配合‌

点击顶部菜单栏：‌配合‌ → ‌机械配合‌ → ‌齿轮‌ ‌‌

在 PropertyManager 中：

选择两个齿轮的‌旋转轴‌（如分度圆柱面、圆锥面或轴线）。

软件自动计算‌传动比‌（等于齿数反比），可手动修改。

勾选‌反向‌以调整旋转方向（如外啮合需反向）‌‌


‌检查与优化‌

‌避免干涉‌：齿轮配合不检测碰撞，需手动拖动或使用 ‌“干涉检查”‌ 工具 ‌‌

若出现啮合错误，可‌压缩齿轮配合‌ → 调整位置 → 重新启用 ‌‌

隐藏辅助草图或基准面，保持装配体整洁。

‌（可选）添加运动仿真‌

进入 ‌Motion Study‌，添加 ‌旋转马达‌ 到主动齿轮，运行动画验证啮合效果 ‌‌


‌注意事项‌

‌必须使用分度圆‌（或等效旋转轴）进行齿轮配合，否则传动比错误 ‌‌

锥齿轮装配比直齿轮复杂，需确保‌锥顶共点‌ ‌‌

若使用 Toolbox 标准齿轮，其默认包含分度圆参考，可直接选用 ‌‌
