在 SolidWorks 中绘制齿条主要有两种方法:一是使用Toolbox 插件自动生成,二是通过手动草图绘制并阵列。前者效率高且标准,后者适合非标定制。
使用 Toolbox 插件生成
这是最快捷的方法,适用于标准齿条。

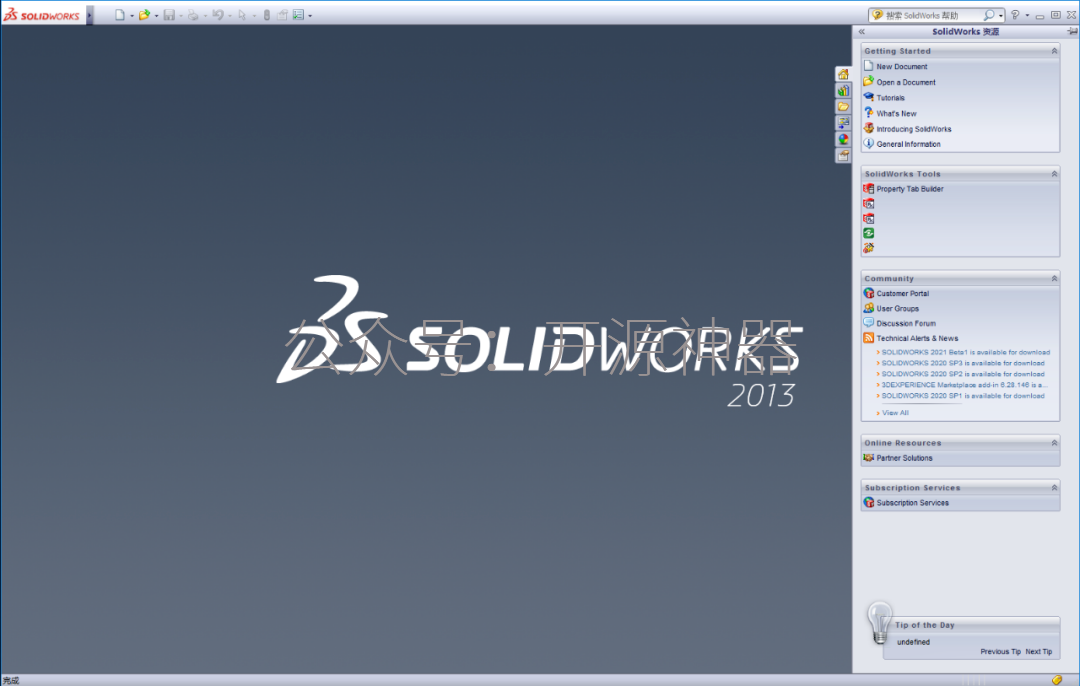

调用插件:打开 SolidWorks,在右侧任务窗格中找到SolidWorks Toolbox图标(若未显示需在工具菜单中启用)。
选择标准:依次选择GB(国标)、动力传动、齿轮,然后点击齿条 (矩形直齿)。
配置参数:在属性管理器中设置模数、齿数、宽度等规格参数,确认后点击生成即可得到 3D 模型 。
手动草图绘制法
适用于无插件环境或特殊齿形需求。
绘制基体:新建零件,在前视基准面绘制矩形草图,使用拉伸凸台命令生成齿条基础实体 。
画单个齿形:在基体表面新建草图,绘制单个齿的轮廓。需计算齿距
𝑝
=
𝜋
×
𝑚
p=π×m(m 为模数),设定压力角(通常 20 度),画出齿顶高线和齿根线 。
阵列与切除:使用线性阵列命令复制齿形草图,覆盖整个齿条长度,最后通过拉伸切除命令去除材料形成齿槽 。
