solidworks零件配置

在 ‌SOLIDWORKS‌ 中，‌零件配置‌（Configuration）是一种强大的功能，允许在‌单个零件文件中创建和管理多个设计变体‌，每个变体可具有不同的尺寸、特征状态、材料、自定义属性等。这避免了为相似零件重复创建多个文件，显著提升设计效率。

核心功能与操作要点

‌创建配置‌

右键点击 ‌FeatureManager 设计树‌中的 ‌“配置”‌ 节点 → 选择 ‌“添加配置”‌。

新配置默认继承当前配置的所有属性，可单独修改。

‌控制特征与尺寸‌

在特定配置下，‌右键特征 → “配置特征”‌，可选择在该配置中‌压缩‌（隐藏）或‌解除压缩‌。

‌尺寸值‌可在不同配置中分别设定：双击尺寸 → 在弹出的 ‌“修改配置”‌ 对话框中为不同配置指定数值 ‌‌

‌使用系列零件设计表‌


通过 ‌插入 → 表格 → 系列零件设计表‌，在 Excel 表格中批量定义多个配置的尺寸、特征状态等。

列标题格式如：Diameter@CPointn（连接点直径）、Dimension@Feature（特征尺寸）‌‌

‌配置材料‌

右键 ‌FeatureManager 中的“材料”‌ → ‌“配置材料”‌ → 在 ‌“修改配置”‌ 对话框中为每个配置指定不同材料 ‌‌

需确保 ‌显示状态链接到配置‌，以正确显示材料外观 ‌‌

‌查看与切换配置‌

在 ‌ConfigurationManager 选项卡‌中，可直接点击不同配置名称切换视图。


支持 ‌配置预览‌：右键配置 → ‌“显示预览”‌，无需切换即可查看模型状态 ‌‌

‌工程图关联‌

工程图默认显示零件的‌默认配置‌，但可在 ‌图纸属性‌ 或 ‌视图属性‌ 中切换为其他配置 ‌‌

可为每个配置生成独立图纸，或在同一图纸中通过 ‌“配置”下拉菜单‌ 切换显示 ‌‌

‌性能优化建议‌

对于管道、管筒等标准件，‌避免为每种尺寸创建单一配置‌，而是为常用规格创建多个独立零件文件，减少单文件复杂度 ‌‌


定期‌删除不再使用的配置‌以减小文件体积 ‌‌

实用技巧

‌命名清晰‌：配置名称应反映其用途（如“锻造-长柄”、“M10螺纹”），便于识别 ‌‌

‌排序配置‌：在 ConfigurationManager 中右键顶层配置 → ‌“树顺序”‌，可按数字、文字、手动拖放等方式排序 ‌‌

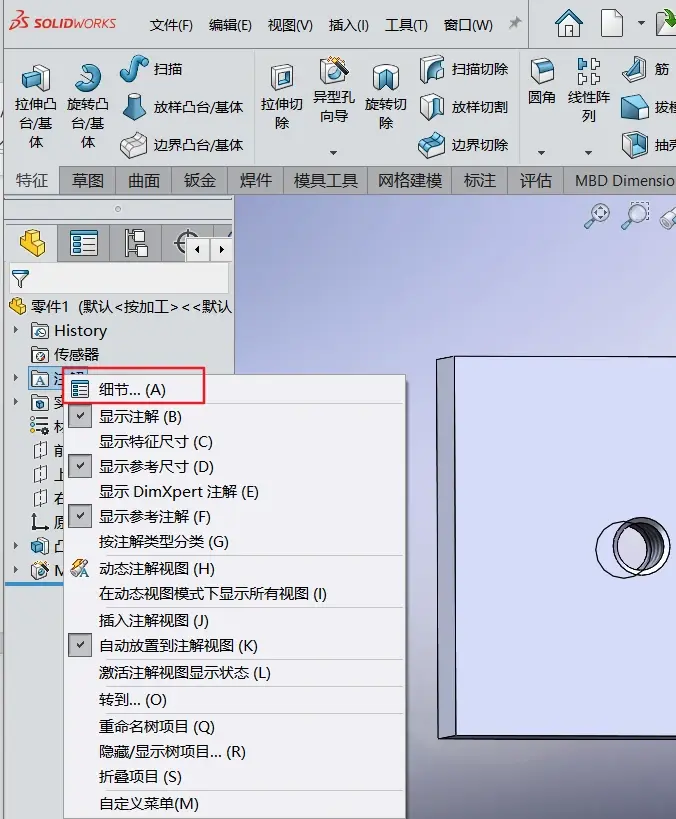

‌显示配置名称‌：在 FeatureManager 中启用 ‌“零部件名称和描述” → “配置名称”‌，可直观看到当前配置 ‌‌

官方资源

SOLIDWORKS 2026 配置帮助文档 ‌‌

系列零件设计表详解 ‌‌

合理使用配置功能，可大幅简化系列产品设计与管理流程。
