sw二维图怎么画凸轮

在 SolidWorks（SW）中绘制凸轮的二维图，通常是指在草图中绘制凸轮的轮廓曲线，用于后续拉伸、切除或包覆等特征操作。根据公开资料，主要有两种方式：‌使用插件自动生成‌ 和 ‌手动绘制草图‌。以下是具体方法：

‌方法一：使用 SolidWorks Toolbox 插件自动生成（推荐用于标准凸轮）‌

‌启用 Toolbox 插件‌

点击顶部菜单栏 ‌“工具” → “插件”‌。

勾选 ‌“SolidWorks Toolbox”‌ 和 ‌“SolidWorks Toolbox Browser”‌。

‌生成凸轮零件‌

在 Toolbox 工具栏中点击 ‌“凸轮”‌ 图标（注意：必须是顶部工具栏中的 Toolbox，不是右侧浏览器里的）‌‌

在弹出的对话框中设置参数：

‌单位‌：公制

‌凸轮类型‌：圆形（适用于大多数二维凸轮）

‌推杆类型‌：平移（对心推杆）

‌基圆半径‌、‌推杆直径‌、‌凸轮厚度‌ 等按设计需求填写

在 ‌“运动”选项卡‌ 中定义推杆升程曲线（如推程、远休、回程、近休各阶段的角度与位移）


‌生成并保存‌

点击 ‌“创建”‌，SW 会自动生成一个包含完整凸轮轮廓的新零件文件。

此时可在 ‌上视基准面‌ 查看凸轮的二维轮廓草图，用于生成二维工程图。

此方法适合标准凸轮（如盘形凸轮、圆柱凸轮），可直接生成带运动规律的轮廓 ‌‌

‌方法二：手动绘制凸轮二维草图（适用于自定义轮廓）‌

若需完全自定义凸轮轮廓（如非标准升程曲线），可按以下步骤手动绘制：

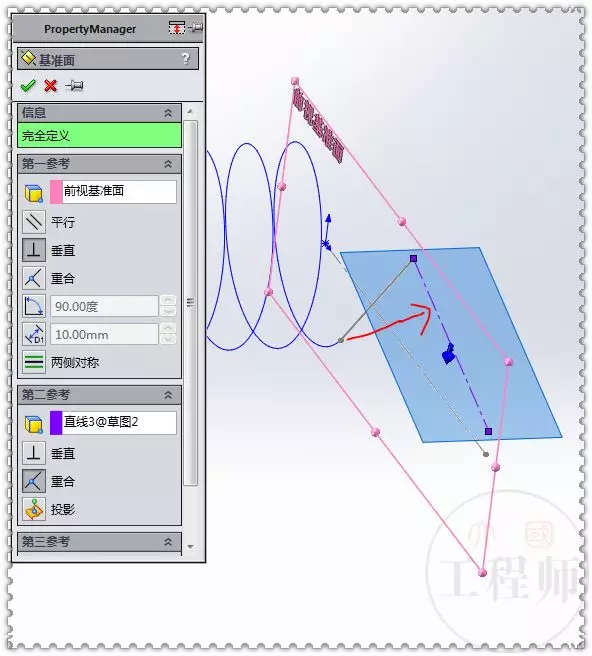

‌新建零件，选择基准面（如上视基准面）‌

‌绘制基圆‌

使用 ‌“圆”‌ 工具绘制基圆（如直径 50mm）。

‌绘制推杆轨迹线‌

根据凸轮运动规律（如等速、等加速、摆线等），用 ‌“样条曲线”‌ 或 ‌“圆弧+直线”‌ 手动绘制从动件的运动轨迹。

‌构造凸轮实际轮廓‌

利用 ‌“等距实体”‌ 或 ‌“包覆”‌ 功能，将轨迹线偏移一定距离（等于推杆半径或偏距），形成凸轮工作面。


或使用 ‌“扫描”‌ 或 ‌“放样”‌ 命令生成三维轮廓后，再在基准面上投影得到二维图 ‌‌

‌添加几何约束与尺寸‌

确保草图完全定义，必要时使用 ‌构造线‌ 辅助定位 ‌‌

手动绘制适合复杂或非标凸轮，但需具备一定的机械设计与草图技能 ‌‌

‌补充说明‌

若需生成 ‌二维工程图‌（即工程图中的视图），可在完成三维凸轮模型后，点击 ‌“插入 → 工程图”‌，选择合适视图即可。

对于 ‌圆柱凸轮‌，其“二维图”通常指展开后的侧面轮廓，可通过 ‌“包覆”‌ 特征将草图沿圆柱面展开绘制 ‌‌
