solidworks圆管怎么扫描

在 SolidWorks 中使用“扫描”功能创建圆管，主要有两种常用方法：‌使用圆形轮廓直接扫描‌（无需绘制截面草图）或‌使用自定义圆形草图作为轮廓‌。以下是基于最新公开资料整理的操作步骤：

‌方法一：使用“圆形轮廓”直接扫描（推荐用于简单圆管）‌

适用于创建实体杆或空心管筒，无需额外绘制截面草图。

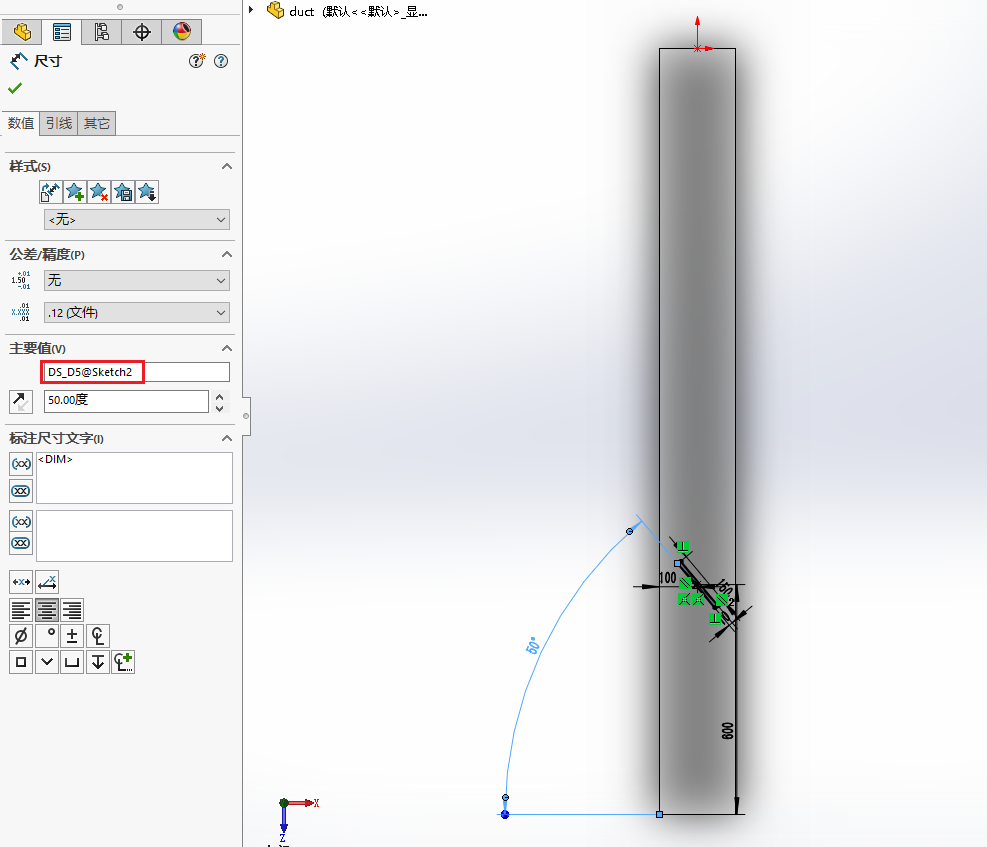

‌绘制扫描路径‌

在任意基准面（如前视基准面）上，使用‌样条曲线‌或‌直线‌绘制一条曲线作为扫描路径。

完成草图后退出。

‌启动扫描命令‌

点击顶部菜单栏的 ‌【特征】→【扫描】‌，或在特征工具栏中点击 ‌【扫描】‌ 图标。

‌设置圆形轮廓参数‌

在左侧属性管理器中：


勾选 ‌【圆形轮廓】‌。

设置 ‌直径‌（如 10 mm）。

若需创建空心管，勾选 ‌【薄壁特征】‌ 并设置 ‌壁厚‌。

路径选择：点击 ‌【路径】‌ 选择框，然后在模型中选择之前绘制的曲线。

‌确认生成‌

点击 ‌【√】‌ 确认，即可生成圆管实体或曲面。

此方法适用于 SolidWorks 2019 及上面版本，操作简洁高效 ‌‌

‌方法二：使用草图圆形 + 路径扫描（适用于复杂控制）‌

当需要更精确控制截面方向、扭转或引导线时使用。


‌绘制截面草图‌

新建一个基准面（如“上视基准面”），在该面上绘制一个 ‌圆形‌（直径自定义，如 φ1.6mm）。

确保圆形为 ‌闭环‌（必须满足扫描要求）‌‌

‌绘制扫描路径‌

切换到另一个基准面（如前视基准面），绘制一条 ‌样条曲线、直线或螺旋线‌ 作为路径。

路径与截面草图‌不能在同一基准面上‌ ‌‌

‌执行扫描‌

点击 ‌【特征】→【扫描】‌。


在属性管理器中：

【轮廓】选择刚才绘制的圆形草图。

【路径】选择扫描曲线。

点击 ‌【√】‌ 完成。

可进一步在【选项】中设置 ‌【随路径变化】‌、‌【扭转】‌ 等参数以控制姿态 ‌‌

补充说明

若需创建‌曲面圆管‌而非实体，可在扫描选项中勾选 ‌【生成曲面】‌ ‌‌

对于‌编织圆管‌等复杂结构，可结合‌阵列、扭转、剪裁曲面‌等操作 ‌‌

如需视频演示，可参考：SolidWorks扫描绘制管道技巧 ‌‌
