solidworks扫描不出来

SolidWorks扫描特征无法生成通常是由于草图设置、几何关系或命令使用不当导致的。

扫描失败的常见原因

‌草图数量不足‌：扫描要求轮廓和路径必须分别位于两个独立的草图（2D或3D）中，不能在同一草图内。

‌草图未完全定义或轮廓不合规‌：扫描轮廓必须是完全定义的闭环草图，且不能由“转换实体引用”直接生成（需手动绘制或调整）。

‌几何关系错误‌：轮廓草图与路径草图之间缺少必要的“穿透”或“重合”几何关系，导致扫描无法起始。


‌处于草图编辑状态‌：扫描命令必须在退出草图编辑模式后才可用。

‌逻辑或尺寸问题‌：轮廓尺寸过大、路径无效、或存在厚度为零的尖点（如螺纹绘制时）可能导致扫描失败。‌‌‌

解决方法与步骤

‌检查草图数量‌：确保轮廓和路径分别绘制在两个不同的草图中。如果只有一个草图，需删除其中一个元素（如轮廓或路径），新建独立草图重新绘制。‌‌‌

‌完善草图定义‌：


确保轮廓草图是闭环且完全定义的（无欠定义或过定义）。

避免使用“转换实体引用”直接作为扫描轮廓，可手动绘制或调整引用后的草图。‌‌‌

‌添加几何关系‌：在轮廓草图中，添加轮廓点（如圆心或端点）与路径草图之间的“穿透”关系（对于3D路径）或“重合”关系（对于2D路径）。‌‌‌

‌退出草图编辑模式‌：完成草图绘制后，点击确认按钮退出草图，再尝试使用扫描命令。‌‌‌

‌调整设计逻辑‌：


若扫描失败提示参数无效，检查轮廓尺寸是否过大或路径是否合理。

对于变截面形状（如杨桃），考虑使用“放样”特征而非扫描。

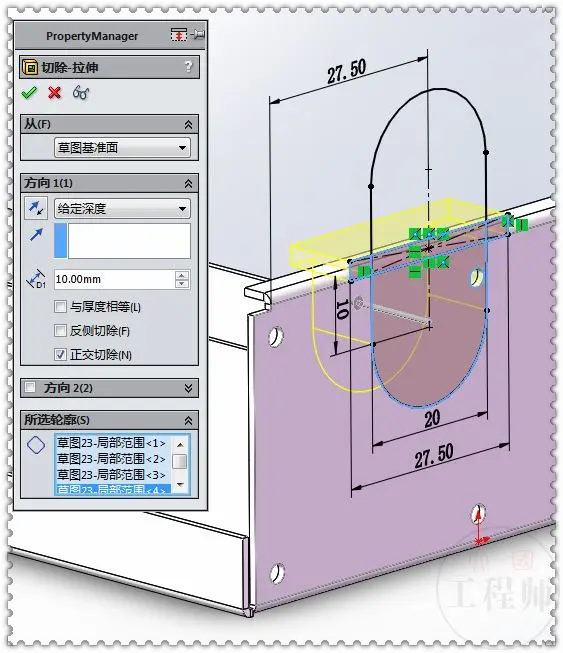

在钣金中，注意“圆角”等特征可能影响扫描法兰的生成，可尝试改用“断开边角”或调整切除方式。‌‌‌

其他注意事项

‌引导线扫描‌：若使用引导线，需确保引导线与路径绘制在不同草图中，且引导线数量适当（通常一条）。

‌装配体中的扫描‌：在装配体模式下，扫描命令可能受限，可先绘制3D草图引导线，再在新零件中粘贴草图并扫描。

‌错误提示‌：软件通常会给出具体错误信息（如“无法生成扫描特征”），根据提示调整草图或参数。‌‌‌
