sw驱动和从动

在 ‌SolidWorks（SW）‌ 中，“驱动”和“从动”是两个核心概念，广泛应用于 ‌草图尺寸、装配体配合、运动算例‌ 等场景。它们的核心区别在于 ‌谁控制谁‌：

‌一、草图中的驱动尺寸与从动尺寸‌

‌驱动尺寸（Driven Dimension）‌

‌作用‌：直接控制几何体的大小或位置。

‌默认状态‌：新建尺寸即为驱动尺寸。

‌特征‌：尺寸线为‌黑色‌，双击可修改，图形会随之变化。

‌用途‌：用于参数化设计，实现“一个尺寸改变，图形自动更新”。

‌从动尺寸（Driving Dimension）‌

‌作用‌：‌不控制几何体‌，仅用于‌显示‌某个尺寸值；其数值随其他驱动尺寸的变化而自动更新。

‌设置方法‌：标注尺寸后 → 右键 → 勾选“从动”。

‌特征‌：尺寸线为‌灰色‌，双击无法修改。

‌用途‌：

避免草图过定义（当草图已完全定义时，查看某距离而不新增约束）。

实时观察某几何关系在设计变更下的动态值。

✅ 示例：画好两个圆并完全定义后，想看它们圆心距，可添加一个从动尺寸，不会导致过约束 ‌‌


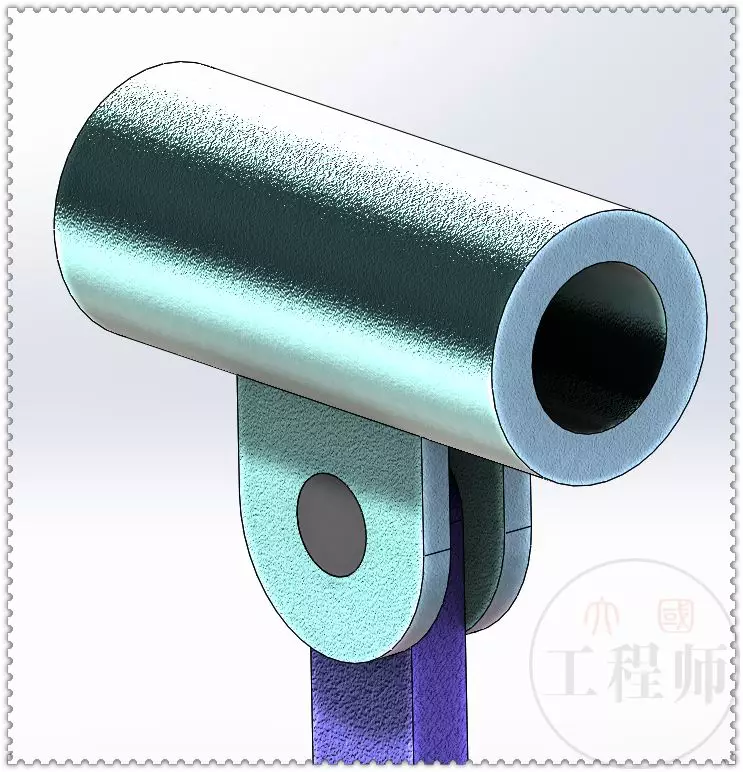

‌二、装配体中的驱动与从动零部件‌

‌驱动零部件（Driving Component）‌

由‌装配体配合或命令‌控制（如添加配合、移动/旋转操作）。

与其相连的草图或几何体会‌自动调整‌。

通常用于‌主动控制运动‌的部件（如电机轴、驱动轮）‌‌

‌从动零部件（Driven Component）‌

由‌草图几何体或关联关系‌控制。

要移动它，必须‌编辑其关联草图‌，不能直接通过配合移动。

常见于随动件（如从动杆、从动轮）‌‌

🔧 更改方法：右键终端配件 → 选择“约束草图到配件”可将从动转为驱动（适用于法兰、T形接头等）‌‌

‌三、运动算例中的驱动与从动‌

‌驱动运动‌：由用户定义的马达、力等主动施加的运动。

‌从动运动‌：随驱动运动‌自然响应‌的运动（如连杆、从动轮）。


在运动分析中，驱动零部件带动从动零部件运动，系统自动计算动力学响应 ‌‌

‌四、常见操作指南‌

‌将从动尺寸转为驱动尺寸‌：

右键该尺寸 → “属性”。

取消勾选“从动” → 点击“确定”‌‌

‌批量设置为从动‌：

选中多个尺寸 → 右键 → “从动”‌‌

‌识别锁定状态‌：

锁定的从动尺寸显示‌橙色锁形图标 + 灰色线‌‌‌

需先“解锁”，再取消“从动”属性。

如需进一步操作演示，可参考官方帮助文档：SolidWorks 驱动与从动配件说明 ‌‌
