solidworks怎么内部掏空

在 SolidWorks 中实现内部掏空，主要通过 ‌“抽壳”（Shell）‌ 功能完成。该功能可将实心体转换为薄壁结构，支持全封闭掏空或指定开口面掏空。

‌基本操作步骤‌

‌打开零件文件‌：确保已打开需要掏空的实体模型。

‌调用抽壳命令‌：

方法一：点击 ‌“特征”工具栏‌ 中的 ‌“抽壳”‌ 图标（小盒子形状）。

方法二：通过菜单栏选择 ‌插入 > 特征 > 抽壳‌。


‌设置抽壳参数‌：

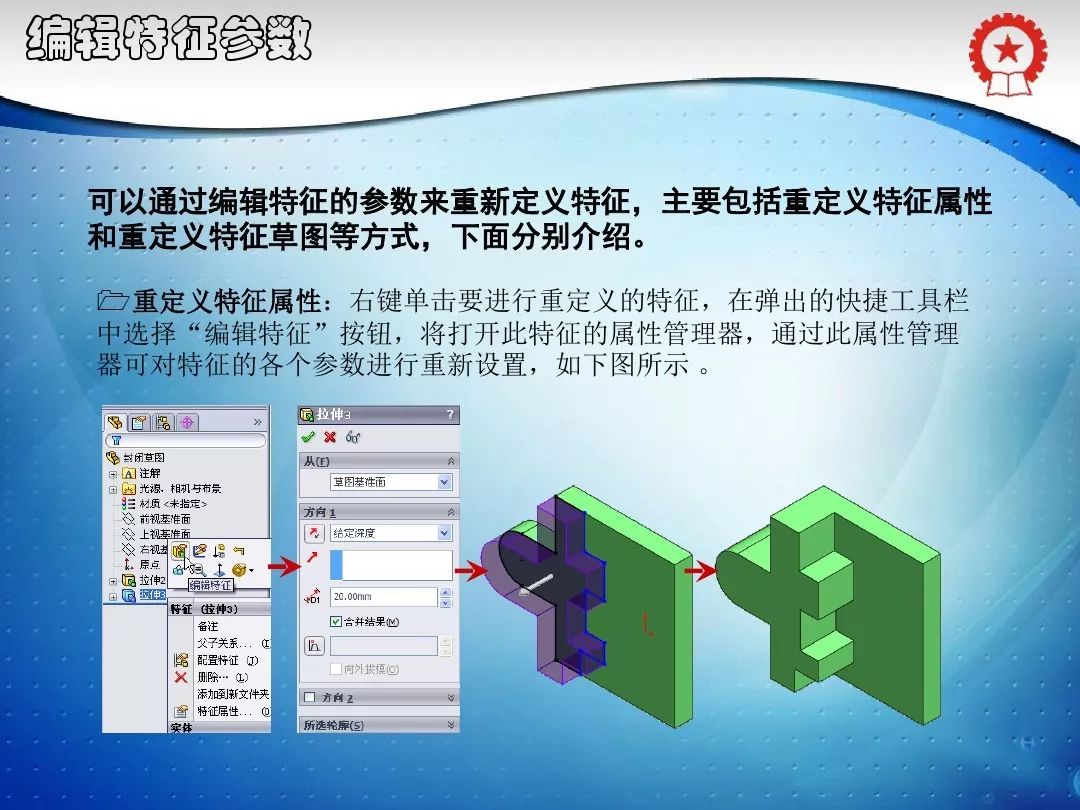

在左侧 ‌属性管理器‌ 中，输入 ‌厚度值‌（如 2.0 mm）。

‌若需开口‌：在图形区域中点击要移除的面（如顶面），该面将被移除形成开口。

‌若需完全封闭掏空‌：不选择任何面，直接点击 ‌确定‌。

‌确认结果‌：模型将变为薄壁结构，内部被掏空。

‌高级技巧‌


‌多厚度抽壳‌：可对不同面设置不同厚度。在抽壳属性管理器中勾选 ‌“多厚度”‌，再选择特定面并指定其厚度 ‌‌

‌抽壳失败处理‌：复杂模型可能因几何冲突失败，建议先简化模型或使用 ‌等距曲面法‌ 提取空腔 ‌‌

‌非规则掏空‌：若需保留内部复杂空腔（如流道），可使用 ‌组合命令（删减）‌ 或 ‌等距曲面 + 缝合‌ 方法生成空腔实体 ‌‌


‌注意事项‌

默认抽壳方向为 ‌向内‌，可通过属性管理器中的 ‌“反向”‌ 按钮切换为向外。

抽壳厚度不能超过模型最小壁厚，否则会自交或失败。

若需计算掏空后空腔体积，可使用 ‌“相交” + “创建内部区域”‌ 功能，再通过 ‌质量属性‌ 查看 ‌‌

更多操作演示可参考：SolidWorks抽壳功能实战 ‌‌
