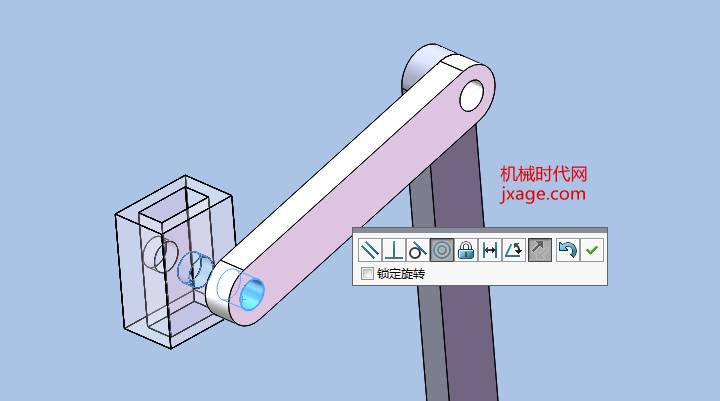

solidworks怎么挖空心圆柱

在 SolidWorks 中“挖空心圆柱”通常指将实心圆柱变为‌薄壁空心结构‌，或‌从中间切除部分材料形成通孔/内腔‌。根据公开资料，常用方法如下：

‌主流方法‌

‌抽壳法（适用于整体壁厚均匀的空心圆柱）‌

先创建一个实心圆柱（使用“拉伸凸台/基体”）。

点击菜单栏 ‌“抽壳”‌ 工具（位于“特征”选项卡）。

在 PropertyManager 中设置所需‌壁厚‌。

‌选择圆柱的一个端面‌作为要移除的面（若需开口空心圆柱）；不选任何面则得到闭合空心体。


点击“确定”完成抽壳 ‌‌

‌拉伸切除法（适用于中间打孔或局部挖空）‌

在圆柱的一个端面（如上视基准面）绘制一个‌同心圆‌作为内孔轮廓。

使用 ‌“拉伸切除”‌ 命令，设置切除方向为 ‌“完全贯穿”‌，即可从中间挖通 ‌‌

‌旋转切除法（适用于沿轴线对称挖空）‌


在包含圆柱轴线的基准面上绘制一条直线（作为旋转轴）和一个封闭轮廓（如矩形）。

使用 ‌“旋转切除”‌ 命令，设置旋转角度为 ‌360°‌，即可沿轴线挖出圆形内腔 ‌‌

‌布尔减运算（组合命令）‌

分别建模一个圆柱和一个‌更大直径的圆柱‌（作为“刀具”）。

使用 ‌“特征” → “组合”‌，选择“减除”操作，用大圆柱减去小圆柱，形成空心结构 ‌‌


‌选择建议‌

若只需‌均匀壁厚的空心圆柱‌ → 推荐 ‌抽壳法‌。

若需‌中间通孔或特定形状内腔‌ → 推荐 ‌拉伸切除‌ 或 ‌旋转切除‌。

若涉及‌复杂异形挖空‌ → 可考虑 ‌组合命令‌ 或 ‌扫描切除‌ ‌‌

所有操作均基于 SolidWorks 2024–2026 版本，适用于当前主流版本 ‌‌
