sw抽壳怎么抽空内部

在SolidWorks中，使用“抽壳”功能时，不选择任何要移除的面，并设置壳体厚度，即可生成一个完全闭合、内部掏空的薄壁模型。

操作步骤

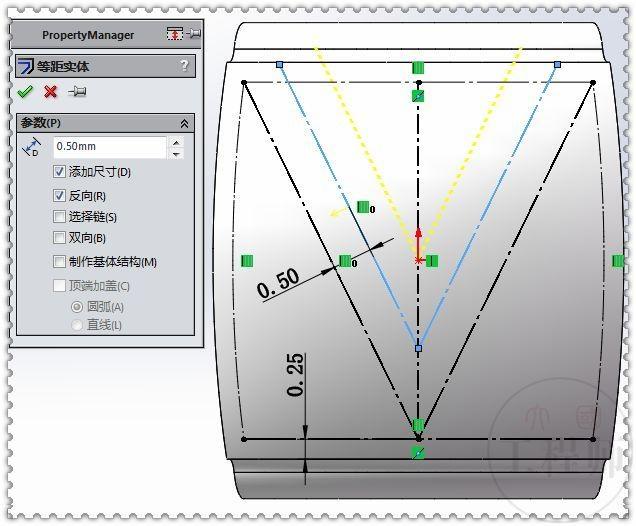

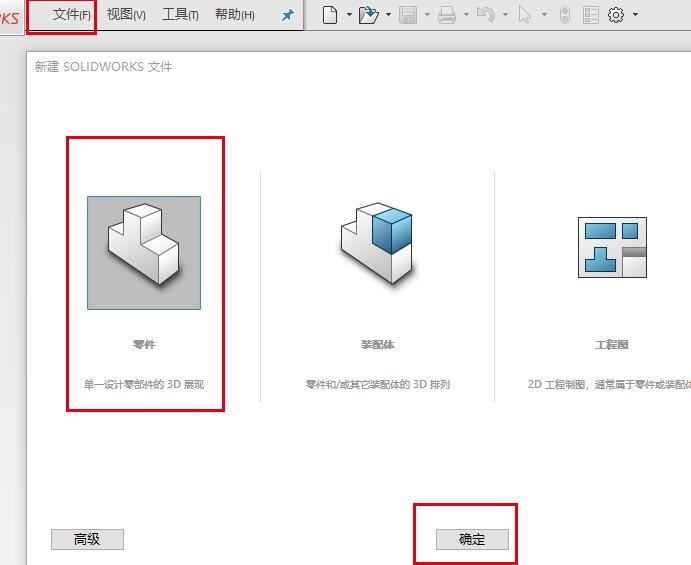

‌创建或打开实体模型‌：首先，在SolidWorks中绘制并拉伸（或通过其他特征）得到一个实心三维模型。‌‌‌


‌启动抽壳命令‌：在顶部菜单栏点击“插入”->“特征”->“抽壳”，或直接在“特征”工具栏中找到抽壳图标（通常类似空心立方体）并点击。‌‌‌

‌设置抽壳参数‌：

‌厚度‌：在左侧属性管理器的“参数”框中，输入你想要的壳体壁厚（例如 2mm）。


‌移除的面‌：‌关键步骤——要抽空内部且不留开口，请确保“移除的面”选择框内为空，不选择任何模型表面‌。‌‌‌

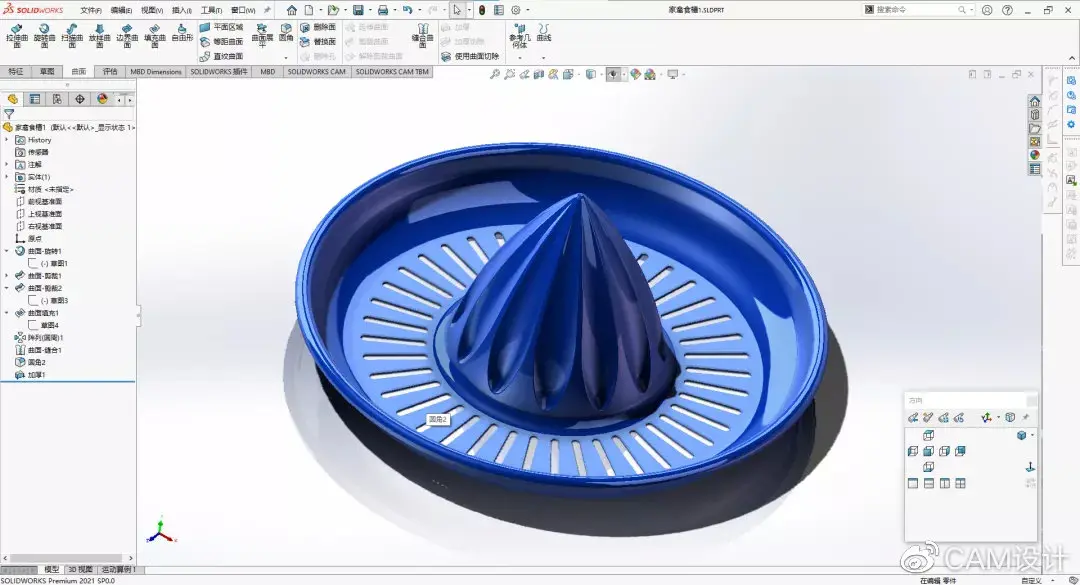

‌确认完成操作‌：检查预览无误后，点击属性管理器中的对号（✔）或“确定”按钮，即可完成抽壳，得到一个内部掏空的闭合壳体。‌‌‌

关键技巧与注意事项


‌厚度方向‌：默认抽壳方向为向内（材料向内保留，外形不变）。你可以点击厚度输入框附近的反向按钮，使厚度向外，从而扩大模型外形并掏空内部。

‌圆角处理‌：建议在抽壳‌之前‌对模型的尖锐边角添加圆角，这有助于抽壳操作成功并避免壁厚不均或失败。

‌多厚度抽壳‌：如果需要不同壁厚，可以在“多厚度设定”部分选择特定面并设置不同的厚度值。

‌抽壳失败处理‌：如果操作失败，通常是由于模型几何形状复杂或存在极小曲面所致。可尝试增加圆角、调整抽壳顺序或检查模型完整性。‌‌‌
