solidworks旋转实体

在 SolidWorks 中，‌旋转实体‌主要涉及两种操作：一是‌草图环境下旋转草图实体‌，二是‌特征环境下使用旋转凸台/基体生成 3D 实体‌。根据 SolidWorks 官方帮助文档，以下是具体操作方法 。‌‌‌

草图环境下旋转草图实体

‌启动命令‌：在草图绘制模式中，单击草图工具栏的‌旋转实体‌按钮，或依次单击工具→草图工具→旋转 。

‌选择实体‌：为草图项目或注解选择要旋转的草图实体，可选择保留几何关系 。

‌设定旋转中心‌：单击基点来设定旋转中心，然后单击图形区域确定位置 。

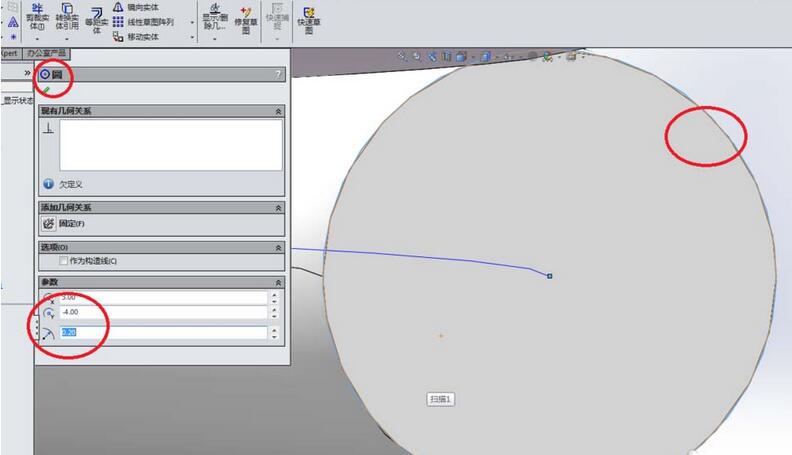

‌设置角度‌：在 PropertyManager 中直接为旋转角度指定数值，或拖动鼠标设定角度 。


‌3D 草图旋转‌：对于 3D 草图，可使用 3D 三重轴旋转实体，选取环后拖动，拖动中央球形可更改旋转原点 。‌‌‌

特征环境下旋转生成 3D 实体

‌绘制草图‌：选择平面或基准面绘制‌闭环轮廓草图‌，并绘制‌中心线作为旋转轴‌ 。


‌启动旋转命令‌：退出草图后，点击‌旋转凸台/基体‌命令按钮 。

‌设置参数‌：选择中心线作为旋转轴，设置旋转角度（如 360 度），预览后确认 。

‌完成操作‌：点击确定即可生成回转体实体图形 。‌‌‌

关键参数设置

‌旋转参考‌：可指定一条直线作为旋转所绕的轴 。

‌旋转原点‌：指定相对于 X、Y、Z 原点的旋转中心坐标 。

‌旋转角度‌：可输入具体数值或使用方程式控制 。

‌保留几何关系‌：勾选后旋转时保留草图实体间的几何关系 。‌‌‌
