sw热力学计算

在 SolidWorks（简称 SW）中进行热力学计算，通常是指使用 ‌SolidWorks Simulation‌ 或 ‌SolidWorks Flow Simulation‌ 模块进行 ‌热分析‌（Thermal Analysis）。根据公开资料，以下是关键要点：

‌1. 热分析类型‌

‌稳态热分析‌：计算系统达到热平衡后的温度分布，适用于恒定热源和边界条件。

‌瞬态热分析‌：计算温度随时间的变化，适用于非稳态工况（如启动、关闭过程）‌‌

‌2. 基本分析步骤‌

以 ‌SolidWorks Simulation‌ 进行稳态热分析为例‌‌

‌创建算例‌

类型选择 ‌“热力”‌（Thermal）。


‌定义材料属性‌

为各零件赋予权重材料（如陶瓷芯片、黄铜散热器）‌‌

‌添加热载荷‌

设置发热功率（如芯片耗散 25W 或 30W）‌‌

‌定义接触热阻‌

用于模拟芯片与散热器之间的非理想接触（如导热硅脂层）。

可通过 ‌热阻值‌ 或 ‌界面传热系数 K‌（单位：W/(K·m²)）定义，典型值如 K = 350,000 W/(K·m²) 对应 25 微米导热胶‌‌


‌设置对流边界条件‌

在外表面定义对流系数（如强制对流 250 W/(m²·K)）和环境温度（如 300 K）‌‌

‌网格划分与求解‌

使用基于曲率的自动网格，运行计算后可查看温度云图、热流分布等结果‌‌

‌3. 软件选择建议‌

‌SolidWorks Simulation‌：适用于 ‌结构-热耦合分析‌，计算效率高，适合大多数电子散热场景‌‌

‌SolidWorks Flow Simulation‌：适用于 ‌包含流体流动的复杂对流/辐射问题‌，精度更高但计算资源消耗大‌‌

两者在典型散热问题中结果高度一致（如最高温度偏差 < 0.1 K）‌‌

‌4. 注意事项‌

‌接触热阻建模‌：无需实际建模薄层，可通过参数直接定义热阻‌‌

‌绝热边界‌：未定义传热的表面（如插片）默认为绝热‌‌

‌单位一致性‌：确保材料属性、载荷、边界条件单位统一（推荐使用 SI 单位）‌‌

如需详细操作演示，可参考以下资源：

SolidWorks热力学分析实例练习(25):热力分析 ‌‌

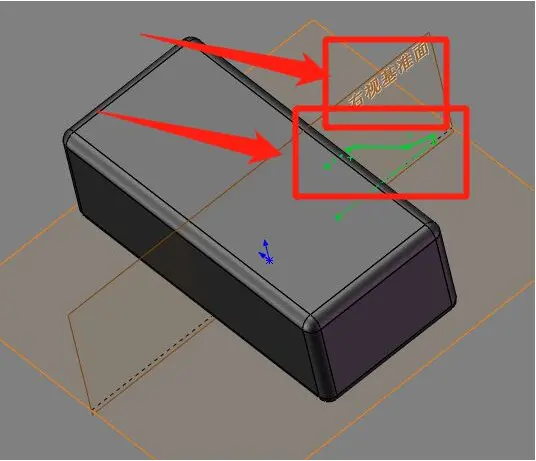

SolidWorks进行热力学有限元分析一、模型建立 ‌‌
