sw设计算例怎么用

‌SolidWorks 设计算例‌主要用于评估不同参数组合对模型的影响，或自动寻找满足目标的最佳设计方案，包含‌评估‌和‌优化‌两种核心模式 。‌‌‌

🎯 核心功能与模式

‌评估模式‌：指定变量的具体数值（如长度 75mm、100mm），软件运行所有组合并报告结果，适合对比不同方案 。

‌优化模式‌：指定变量范围（如 75mm-150mm），设定目标（如质量最小）和约束（如体积范围），软件自动迭代寻找最优解 。‌‌‌

🛠️ 具体操作步骤

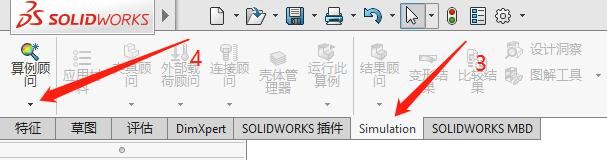

‌准备模型‌：打开零件或装配体，若使用仿真数据，需先建立至少一个初始仿真算例 。‌‌‌


‌定义变量与传感器‌：

点击“设计算例”选项卡，添加‌参数‌（如尺寸、材料）作为变量 。

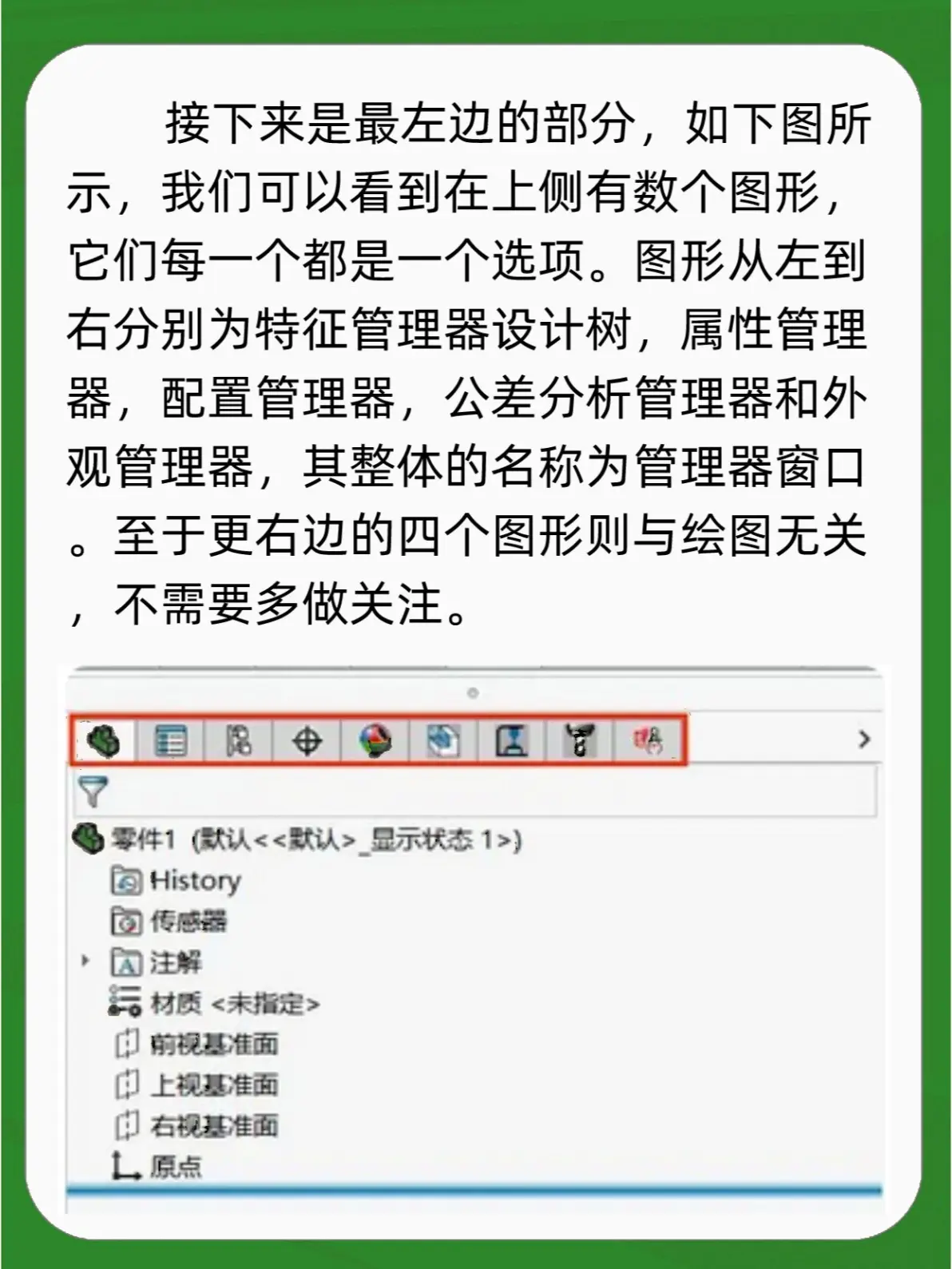

在“传感器”文件夹添加传感器，用于监测质量、体积或应力，作为约束或目标 。‌‌‌


‌设置算例属性‌：

右键设计算例标签，选择“编辑定义”。

勾选“优化”进入优化模式，或清除勾选进入评估模式 。

在约束和目标栏选择传感器，设定条件（如最小化、等于某值） 。‌‌‌

‌运行与查看‌：点击“运行”，完成后在“结果视图”查看情形或迭代数据，模型会自动更新为最优状态 。‌‌‌

⚠️ 注意事项

‌版本要求‌：优化功能通常需要 SOLIDWORKS Professional 或 Premium 版本及 Simulation 插件支持 。

‌前置条件‌：使用仿真数据传感器前，必须先生成初始仿真算例 。‌‌‌
