solidworks配重计算

SolidWorks 中的配重计算主要包含‌基础质量属性查询‌与‌平衡设计优化‌两个层面，用户可通过添加材质密度获取零件重量，并利用设计算例或方程式实现配重块的自动定位与优化。

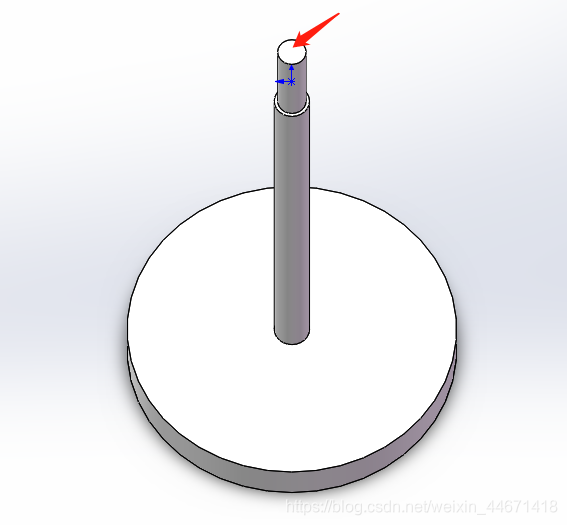

基础质量属性与重量计算

进行配重设计前，需准确获取模型当前的质量、体积及重心位置，这是计算配重量的基础依据。

‌添加材质密度‌：SolidWorks 通过“体积×密度”计算重量，因此必须为零件指定材质。在设计树中右击零件，选择“材料”并分配对应材质（如 6061 铝合金、45钢等），确保每个零件均有密度属性 。

‌查询质量属性‌：点击“评估”选项卡下的“质量属性”工具（或通过搜索栏输入“质量属性”），系统会自动计算并显示模型的质量、体积、表面积、重心坐标及惯性矩等详细数据 。

‌自定义密度设置‌：若材质库中无所需材料，可在“质量属性”面板中点击“选项”，选择“使用自定义设置”，手动输入设计材料的密度值进行计算 。‌‌‌

配重设计与平衡优化方法

针对偏心件或需要动/静平衡的装配体，可利用软件内置的参数化设计工具进行配重块的尺寸与位置优化。

‌设计算例优化‌：利用“设计算例”功能创建优化研究，设定配重块的径向尺寸或角度为变量，以“质量中心”坐标（如重心 Y 轴趋近于 0）为优化目标，系统会自动迭代计算最佳配重参数 。

‌传感器监测‌：在设计算例中添加“质量属性”传感器，实时监控重心位置或质量变化，当重心坐标满足静平衡要求（如偏差小于 0.05mm）时停止迭代，确保配重精度 。


‌方程式驱动配重‌：对于已知偏心量的工件，可根据力矩平衡原理（𝑀×𝐿

=𝑀

×
𝐿

M​×L

​=M




​

×L

​）在草图或特征中添加方程式，关联配重块质量与偏心距离，实现不同配置下配重位置的自动调整 。‌‌‌

装配体总重与配置管理

在复杂装配体中，配重计算需考虑多个零件的累积重量及不同配置下的总重变化。

‌材料明细表计算‌：在工程图的材料明细表（BOM）中，可通过添加方程式列（如 Weight * 数量）自动计算装配体总重，便于核对配重后的整体质量 。

‌多配置管理‌：若装配体存在多个派生配置（如不同数量的配重块），需为每个配置的“数量”属性命名区分，并在方程式中指定对应配置的数量变量，避免因配置切换导致总重计算错误 。

‌虚拟配重模拟‌：在设计初期，可利用 API 接口或宏命令获取装配体质心坐标，判断质心是否落在支撑多边形内，据此调整电池仓位置或增加底部压重块，降低倾覆风险 。‌‌‌
