solidworks建模思路

在 ‌SolidWorks‌ 中进行高效、稳定的三维建模，关键在于遵循 ‌参数化特征建模‌ 的核心思想，并结合合理的建模顺序与技巧。以下是基于权威公开资料整理的主流建模思路：

‌一、核心建模原则‌

‌参数化驱动‌：所有几何形状由尺寸、约束或方程式控制，修改参数即可自动更新模型。

‌特征树即设计历史‌：每个特征（拉伸、旋转、孔等）按创建顺序记录在 FeatureManager 设计树中，后续特征依赖前序特征。

‌设计意图优先‌：建模前明确零件功能、关键尺寸、装配关系及可能的变更点。

‌二、标准建模流程‌

‌规划先行‌

分析零件结构，识别主特征（如主体、安装座、通孔等）。

确定哪些是‌主参数‌（如总长、孔径、壁厚），其余尺寸应与之关联。

‌基准与草图准备‌

选择合适的‌基准面‌（如前视、上视）作为草图平面。

草图必须‌完全定义‌（所有线条为黑色），避免蓝色（欠定义）导致建模不稳定。

‌创建基体特征‌

常用方法：

‌拉伸‌：适用于规则棱柱/圆柱体 ‌‌

‌旋转‌：用于回转体（如轴、盖类）‌‌

‌扫描/放样‌：用于变截面或复杂路径（如弹簧、把手）‌‌

‌添加附加与处理特征‌

‌附加特征‌：孔、筋、圆角、倒角等 ‌‌

‌处理特征‌：阵列、镜像、抽壳等以提高效率 ‌‌

‌优化与管理‌

使用‌文件夹‌分类特征（如“圆角组”“孔阵列”）‌‌

命名有意义的特征名，便于后期编辑 ‌‌

‌三、推荐建模顺序（避免“牵一发而动全身”）‌

按此顺序可大幅减少修改时的特征失效问题 ‌‌

‌基准统一‌：确保草图平面与设计基准一致。


‌先主后次‌：先做主体结构，再添加细节。

‌先外后内‌：先完成外形，再开孔、挖槽。

‌先整体后细节‌：先拉伸主体，再做倒角、圆角、螺纹等。

‌能一步完成的不用两步‌：例如用一次拉伸代替多次凸台。

‌四、高效建模技巧‌

‌利用对称性‌：通过‌镜像‌或‌对称草图‌减少重复工作 ‌‌

‌阵列复用‌：对重复结构（如螺孔、散热片）使用‌线性/圆周阵列‌ ‌‌

‌全局变量与方程式‌：在“工具 → 方程式”中定义关键尺寸关系，实现智能驱动 ‌‌

‌配置管理多规格‌：用‌配置‌或‌系列零件设计表‌（Excel驱动）管理同一零件的不同尺寸 ‌‌

‌优先实体建模‌：能用实体工具完成的，尽量不用曲面，便于修改和加工 ‌‌

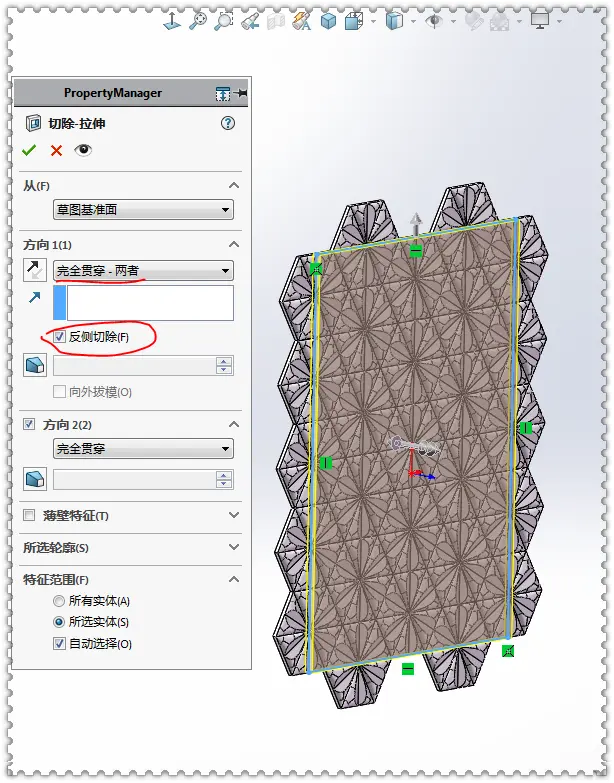

‌五、典型建模案例参考‌

‌镂空笔筒‌：拉伸底座 → 螺旋线 + 扫描 → 镜像 + 圆周阵列 ‌‌

‌四通管件‌：拉伸曲面 → 分割 → 移动/复制 + 旋转阵列 → 放样曲面 → 缝合 + 加厚 ‌‌

‌曲别针‌：3D 草图绘制空间路径 → 扫描轮廓 ‌‌

‌鱼发夹‌：多视图草图 → 边界凸台 → 拉伸切除 → 圆角 ‌‌

‌六、避坑指南‌

❌ ‌不要先倒圆角再打孔‌：应先打孔，后倒角，避免引用边消失 ‌‌

❌ ‌避免草图欠定义‌：蓝色线条易导致模型变形 ‌‌

❌ ‌不要跨层级过度引用‌：如孔直接引用基体边，应引用中间特征面 ‌‌

✅ ‌定期使用“回滚条”‌ 检查早期特征是否正确 ‌‌
