solidworks建模思路和顺序

在 SolidWorks 中进行高效、稳定的三维建模，关键在于‌合理的建模思路与顺序‌。结合当前（2026年）最新且权威的公开资料，以下是推荐的建模思路与操作顺序：

‌一、建模核心思路‌

‌参数化驱动‌：所有尺寸应通过‌全局变量、方程式或配置‌关联，避免硬编码数值，便于后期修改。

‌设计意图先行‌：先思考零件的功能、关键尺寸、装配关系，再动手建模。

‌特征依赖清晰‌：后续特征应基于前面特征生成，避免“父-子”关系混乱导致模型报错。

‌自顶向下设计（适用于复杂装配）‌：先建立布局草图或骨架，再基于其关联设计各零件，确保整体协调 ‌‌

‌二、标准建模顺序（适用于大多数零件）‌

‌选择基准面并进入草图绘制‌

优先选用‌前视、上视或右视基准面‌，避免随意新建基准面 ‌‌

进入草图后，先绘制‌最大轮廓块‌，如矩形、圆形等 ‌‌

‌草图完全定义‌


添加‌几何关系‌（如重合、水平、垂直、相切）确定形状。

标注‌所有必要尺寸‌，确保草图变为‌黑色‌（完全定义），避免蓝色欠定义草图 ‌‌

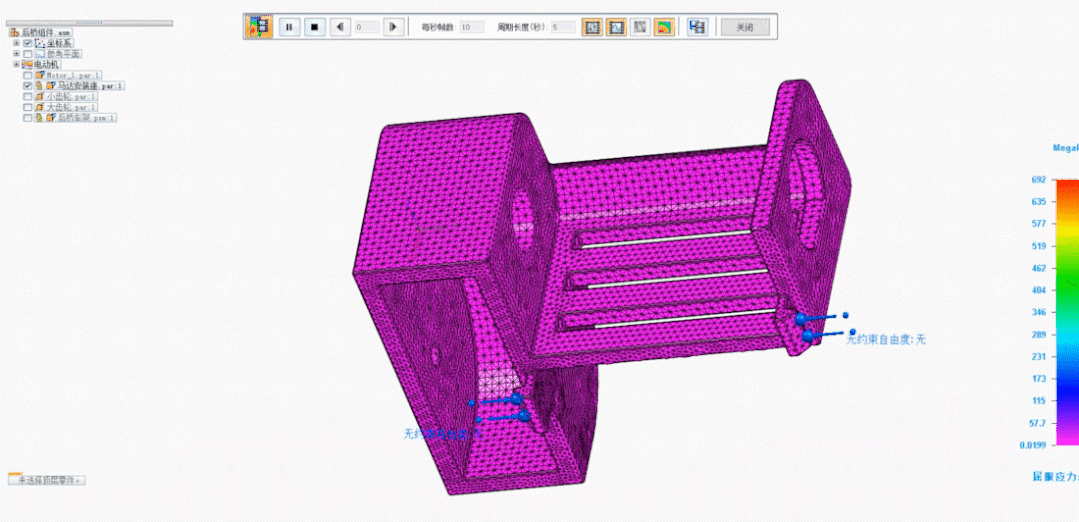

‌创建基体特征（先主后次）‌

使用‌拉伸凸台‌或‌旋转凸台‌生成主体结构。

遵循“‌先外后内、先整体后细节‌”原则 ‌‌

‌添加附加特征（切除、孔、筋等）‌

在主体上进行‌拉伸切除、孔向导、筋、圆角、倒角‌等操作。

‌倒角/圆角尽量放在最后‌，避免因主体尺寸变化导致特征失效 ‌‌

‌使用阵列、镜像提升效率‌

对重复结构（如螺栓孔、散热片）使用‌特征阵列‌或‌镜像‌，而非草图阵列 ‌‌


‌命名与组织特征树‌

为每个特征命名（如“底板拉伸”“电机孔”），便于识别。

使用‌文件夹‌分类管理同类特征（如所有圆角归入“圆角”文件夹）‌‌

‌参数化与配置管理（进阶）‌

定义‌全局变量‌（如 GV_wall_thickness = 5mm），通过方程式关联尺寸 ‌‌

对系列化零件，使用‌设计表 + 配置‌，在一个文件中管理多个规格 ‌‌

‌三、推荐操作流程（“三步走”法）‌

适用于快速迭代建模 ‌‌

‌选基准面‌ → 2. ‌画草图（完全定义）‌ → 3. ‌加特征（拉伸/切除等）‌

重复此三步，直至完成整个模型。


每次只做‌一个方向、一个高度、一个主要特征‌，避免混合操作 ‌‌

‌四、避坑指南‌

❌ ‌不要先做圆角或倒角‌：它们附着在边上，若主体尺寸变化，边可能消失，导致特征报错 ‌‌

❌ ‌避免草图欠定义‌：蓝色草图是“定时炸弹”，复杂模型中极易变形 ‌‌

❌ ‌不要混合单位‌：统一使用公制（mm）或英制，防止方程式计算错误 ‌‌

✅ ‌善用回滚条‌：若模型出错，拖动特征树顶部的回滚条，定位问题源头 ‌‌

‌五、学习资源推荐‌

SolidWorks从图纸到三维实体的建模过程详解 ‌‌

告别“牵一发而动全身”：SolidWorks参数化建模指南 ‌‌

零件从零到建模完成：“三步走”方法 ‌‌

掌握上面思路与顺序，可显著提升建模效率与模型稳定性，轻松应对设计变更。
