sw如何在圆弧面上切除

阅读数 3

在SolidWorks中，在圆弧面上切除材料的主要方法是‌使用“使用曲面切除”功能‌，通过创建一个完全穿过实体的曲面作为切割工具来实现。‌‌‌

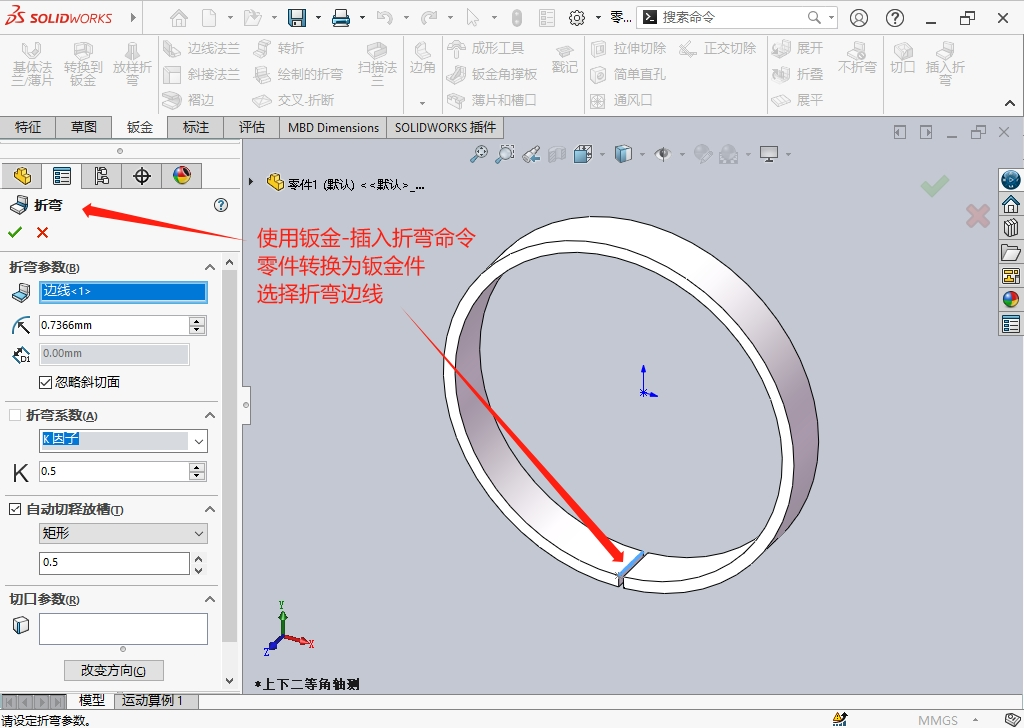

核心操作步骤

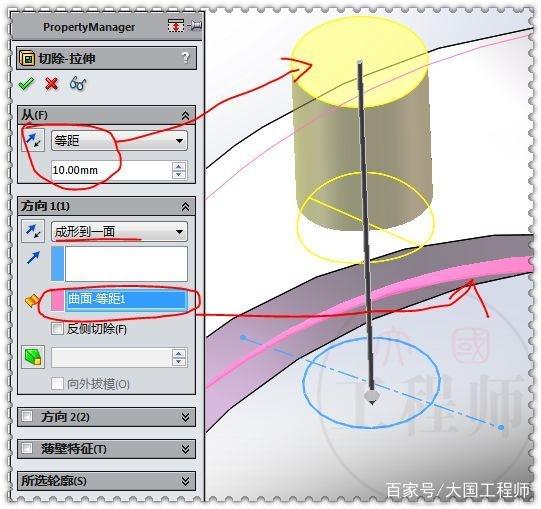

‌创建切割曲面‌：首先，需要创建一个曲面（如拉伸曲面、旋转曲面等），该曲面必须延伸并完全穿过要切除的圆弧面实体。例如，可以在基准面上绘制草图后拉伸成曲面，或直接使用基准面作为切割工具。‌‌‌

‌执行曲面切除‌：

单击特征工具栏上的“使用曲面切除”，或通过菜单“插入”>“切除”>“使用曲面”打开命令。

在PropertyManager中，于“曲面切除参数”下选择步骤1中创建的曲面或基准面。

检查预览，如有必要单击“反转切除”调整切除方向（箭头指示实体被切除的部分）。

对于多实体零件，可在“特征范围”下选择要影响的实体。

确认无误后单击“确定”完成切除。‌‌‌

‌处理后续操作‌：切除完成后，可隐藏或删除用于切割的曲面，以保持模型整洁。‌‌‌

其他方法与注意事项

‌替代方法‌：如果切除形状规则（如圆形开槽），也可通过创建基准轴和基准面，然后使用“旋转切除”命令在圆弧面上切出特定槽型。此外，“分割”命令适用于用平面（实体面或基准面）剪切实体，但曲面切除更灵活。
