solidworks零件图为什么不能选中螺纹孔

在 SolidWorks 零件图中无法选中螺纹孔，通常不是因为“螺纹孔”本身不可选，而是因为以下几种常见原因导致操作失败。结合当前（2026年5月）最新公开资料，主要原因和解决方法如下：

‌一、无法选中螺纹孔的常见原因‌

‌螺纹孔未使用“异形孔向导”创建‌

只有通过 ‌异形孔向导‌ 创建的螺纹孔才能关联装饰螺纹线特征；若使用拉伸切除或导入的 STEP/IGS 等外部模型中的孔，则无法识别为螺纹孔，自然无法选中相关螺纹特征 ‌‌

‌装饰螺纹线未启用或被压缩‌

即使创建了异形孔，若未在注解设置中启用“装饰螺纹线”或该特征被压缩，也会导致无法选中 ‌‌

‌选择过滤器或选择模式限制‌

SolidWorks 的选择过滤器（如仅选边线、仅选面）可能限制了对螺纹孔面的选取 ‌‌

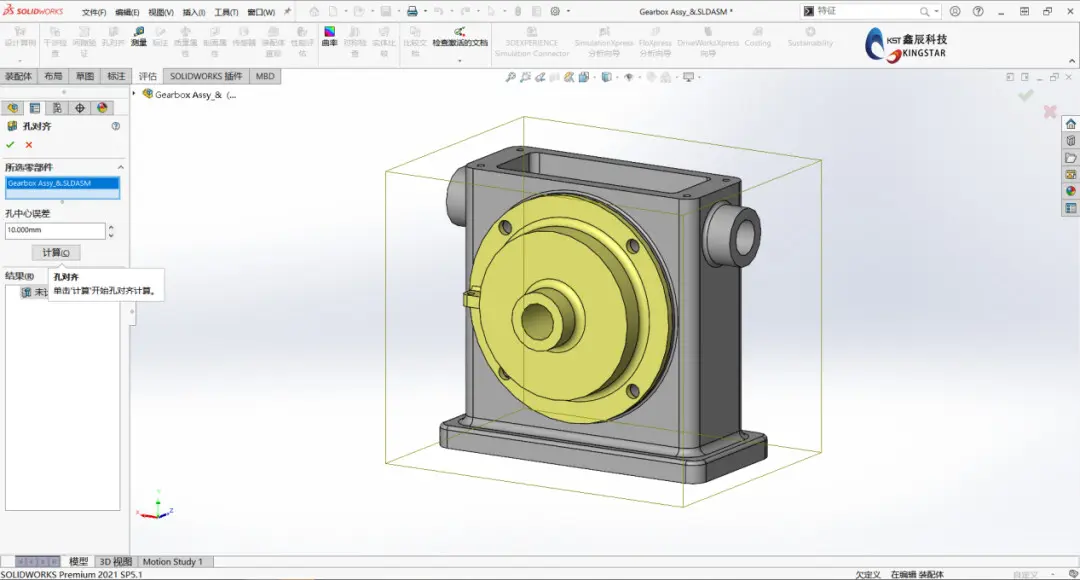

‌螺纹孔位于装配体内，被其他零部件遮挡‌

在装配体环境中，螺纹孔可能被邻近零件遮挡，导致点击时选中的是其他对象 ‌‌

‌模型树中螺纹孔特征被“压缩”‌

若螺纹孔特征在设计树中呈灰色（压缩状态），则其几何体不可见且不可选 ‌‌

‌二、解决方法（按优先级操作）‌

‌确认孔的创建方式‌

在设计树中查看孔特征名称：


若显示如 M3 螺纹孔、M14x2.0 螺纹孔 → 是异形孔，可继续操作。

若显示 拉伸切除、切除-拉伸 或来自外部文件 → ‌无法关联装饰螺纹线‌，需改用异形孔向导或手动添加装饰螺纹线 ‌‌

‌启用装饰螺纹线显示‌

右键设计树中的 ‌“注解”‌ → 选择 ‌“细节”‌

勾选：

✅ ‌装饰螺纹线‌

✅ ‌上色的装饰螺纹线‌

点击模型树顶部 ‌“小眼睛”图标‌ → 勾选：

✅ ‌顶层注解‌


✅ ‌部件注解‌

✅ ‌贴图‌（部分版本需展开“更多”）

按 ‌Ctrl+B‌ 重建模型 ‌‌

‌检查螺纹孔特征是否被压缩‌

在设计树中找到螺纹孔特征（如 M3 螺纹孔 1）

若为灰色 → 右键 → ‌“解除压缩”‌ ‌‌

‌验证是否勾选“带螺纹标注”‌

右键螺纹孔特征 → ‌“编辑特征”‌

在“选项”栏中确保勾选了 ‌“带螺纹标注”‌ → 点击 ‌✓‌ → 重建模型（Ctrl+B）‌‌

‌尝试手动添加装饰螺纹线（适用于非异形孔）‌

若孔为拉伸切除或导入孔，可使用：

‌插入 → 注解 → 装饰螺纹线‌

选择孔的圆周边线 → 手动添加螺纹标识（仅用于视图显示，不关联实际几何）‌‌

‌三、补充说明‌

‌选择困难问题‌：在装配体中若无法选中螺纹孔面，可尝试在图形区域右键 → ‌“选择其他”‌，从弹出列表中选择目标面 ‌‌

‌版本兼容性‌：上述操作适用于 SolidWorks 2020–2026 各主流版本，界面略有差异但逻辑一致 ‌‌

如仍无法解决，建议提供具体操作场景（如是否在装配体、孔如何创建等）或截图进一步判断。
