solidworks相交切除

在 SolidWorks 中对相交实体进行切除，有多种常用方法，适用于不同场景。以下是‌主流且高效的操作方式‌，结合最新公开资料整理：

‌常用相交切除方法‌

‌使用“相交”命令（推荐用于复杂相交）‌

适用于两个或多个实体相交后，需保留或删除特定区域的情况。

操作步骤：

选择 ‌插入 > 特征 > 相交‌。

在 PropertyManager 中，选择要参与相交的实体。

在“要排除的区域”中勾选需‌移除的部分‌。

可勾选 ‌“合并结果”‌ 将多个实体合并为一个，或 ‌“消耗曲面”‌ 删除临时曲面。

点击 ‌√‌ 完成操作 ‌‌

‌使用“组合”命令中的“删减”操作‌


适用于两个独立实体，需从一个中减去另一个。

操作步骤：

确保两个实体未合并（建模时取消“合并结果”）。

选择 ‌插入 > 特征 > 组合‌。

选择 ‌“删减”‌ 操作类型。

设置 ‌主实体‌（保留部分）和 ‌要删减的实体‌（被切除部分）。

点击 ‌√‌ ‌‌

‌使用“分割”+“删除”‌

适用于需精确控制切除边界，或生成多个独立实体后再删除。

操作步骤：

创建一个‌切割面‌（如基准面、曲面或草图平面）。


选择 ‌插入 > 特征 > 分割‌。

选择目标实体和分割工具（切割面）。

勾选需保留的实体部分，‌取消勾选多余部分‌后删除 ‌‌

‌使用“型腔”特征（装配体中推荐）‌

适用于在‌装配体环境‌中快速切除相交零件，并可自动保留间隙。

操作步骤：

在装配体中，选择 ‌插入 > 特征 > 型腔‌。

选择参考零件作为切割工具。

设置 ‌缩放比例‌（如 1.02 以保留 0.02mm 间隙）。

型腔特征会‌参数化关联‌参考零件，便于后续修改 ‌‌


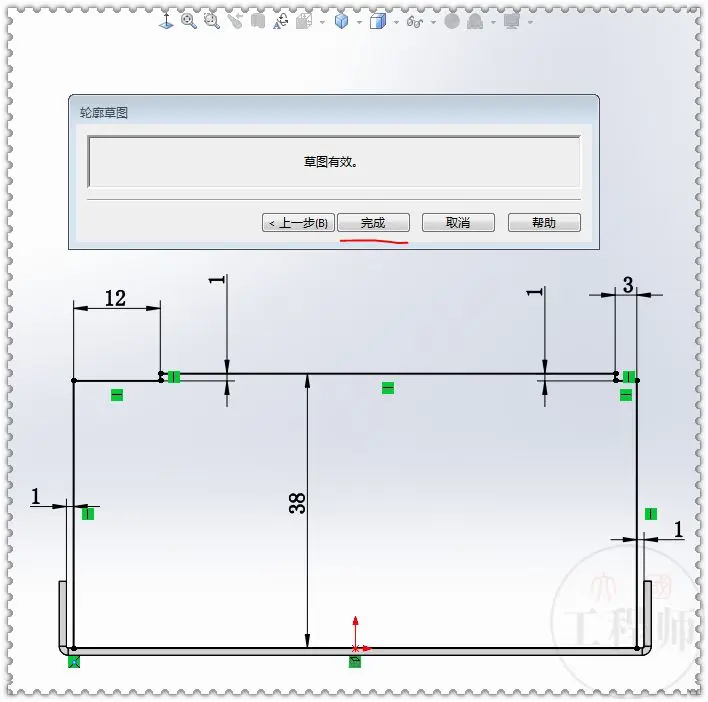

‌拉伸切除 + 成型到面（适用于简单贴合）‌

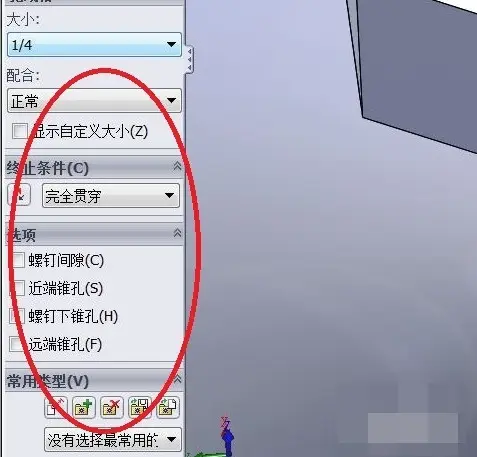

如圆管贴合圆管表面时，可直接将拉伸特征的终止条件设为 ‌“成型到面”‌，自动切除多余部分 ‌‌

‌选择建议‌

‌单个零件内相交‌ → 优先用 ‌“相交”‌ 或 ‌“组合”‌ 命令。

‌装配体中相交‌ → 推荐 ‌“型腔”‌ 特征，支持间隙控制和自动更新。

‌需保留曲面边界‌ → 使用 ‌曲面切除‌（拉伸曲面 + 裁剪）‌‌

‌简单几何贴合‌ → 直接 ‌“成型到面”‌ 最快捷 ‌‌
