sw怎么切除一部分不用的实体

在 SolidWorks 中切除不用的实体，主要有‌组合减除‌、‌曲面切除‌和‌直接删除‌三种常用方法，具体取决于你是想移除整个实体还是切除实体的一部分材料。

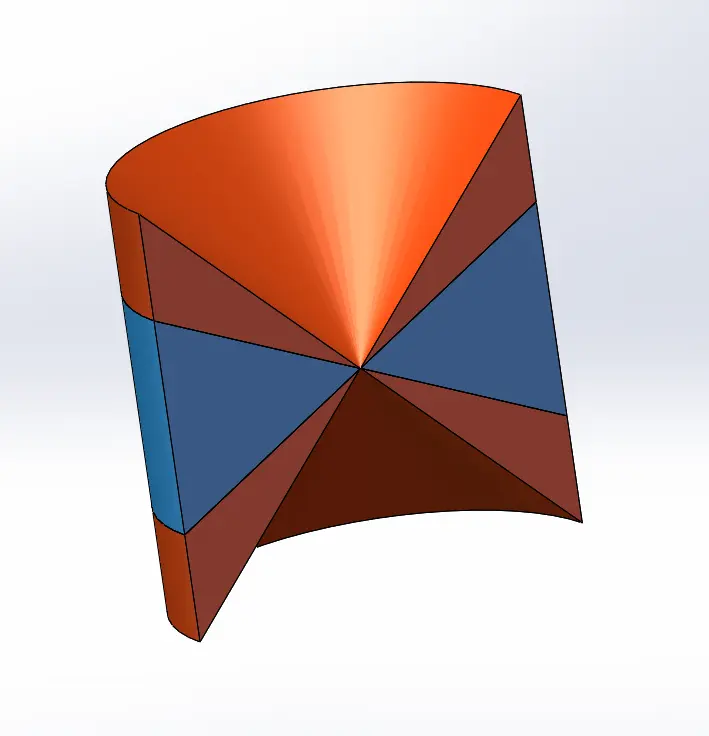

实体布尔减除操作

如果你有两个相交的实体，想用其中一个切除另一个的一部分，可以使用“组合”命令。

点击‌插入‌ > ‌特征‌ > ‌组合‌ 。‌‌‌


在操作类型中选择‌减除‌，选择要保留的‌主要实体‌ 。‌‌‌

选择要移除材料的‌要减除的实体‌，点击确定完成切除 。‌‌‌

对于多实体零件，可在特征范围中选择‌自动选择‌或手动指定受影响的实体 。‌‌‌

曲面工具切除方法


如果你已经创建了曲面或基准面，可以用它来切割实体。

点击‌插入‌ > ‌切除‌ > ‌使用曲面‌ 。‌‌‌

在参数下选择用于切除的‌曲面或基准面‌ 。‌‌‌

检查预览箭头方向，必要时单击‌反转切除‌来改变方向 。‌‌‌


确认后即可沿曲面切开并移除一侧材料 。‌‌‌

多实体直接删除

如果是不需要的整个实体（Body），可以直接删除。

点击‌插入‌ > ‌特征‌ > ‌删除/保留实体‌ 。‌‌‌

选择‌删除实体‌或‌保留实体‌模式 。‌‌‌

在图形区域或实体文件夹中选择要处理的具体实体，点击确定 。‌‌‌

也可使用‌分割‌命令将实体切开后，在保存实体时勾选‌消耗切除实体‌来移除部分 。‌‌‌
