sw分割实体怎么用

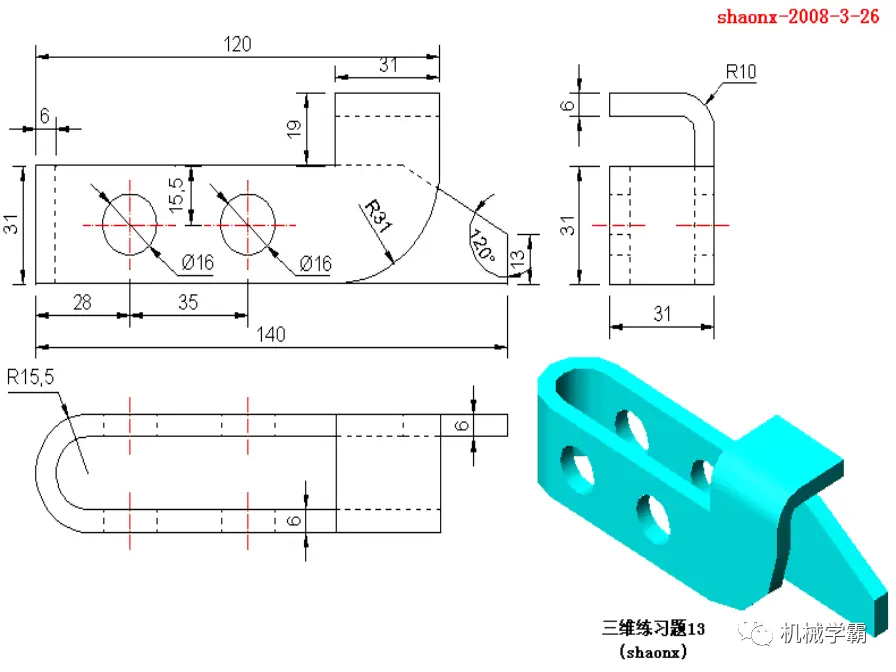

在 SolidWorks（SW）中分割实体，是将一个整体零件拆分为多个独立实体的常用操作，适用于加工、装配、特征编辑等场景。根据最新公开资料（截至2026年5月），以下是‌标准操作流程‌：

‌核心步骤‌

‌准备剪裁工具‌

可使用：‌基准面‌、‌草图平面‌、‌曲面‌ 或 ‌现有实体面‌。

若使用草图，需在目标平面上绘制‌封闭或贯穿的轮廓线‌（如直线、折线等），且需‌超出实体边界‌以确保完全切割 ‌‌

‌调用分割命令‌

路径：点击顶部菜单栏 → ‌插入‌ → ‌特征‌ → ‌分割‌ ‌‌

或通过“特征”工具栏中的“分割”图标直接调用 ‌‌

‌设置分割参数‌

在左侧弹出的“分割”属性管理器中：

‌剪裁工具‌：选择刚才创建的基准面、草图或曲面 ‌‌

‌切割选项‌：勾选 ‌“切除零件”‌（关键步骤！）‌‌

‌所产生实体‌：系统会自动识别生成的多个实体，勾选需要保留的部分（默认全选）‌‌

‌确认并保存‌

点击左上角 ‌“√”‌ 完成分割，原实体将变为多个独立实体 ‌‌

如需单独保存每个实体：在“所产生实体”区域双击对应项，或点击“另存为”分别保存 ‌‌


‌常见应用场景‌

‌局部倒圆角‌：避免圆角影响整个实体，先分割再处理 ‌‌

‌对称切分‌：利用基准面将零件对半切开，便于镜像设计 ‌‌

‌多部件集成‌：将装配体提前整合为单个零件分割，便于统一管理 ‌‌

‌注意事项‌

‌草图必须封闭‌（若用于平面分割）‌‌

‌曲面作为剪裁工具时，必须完全贯穿实体‌，否则无法生效 ‌‌

分割后原特征可能丢失，建议在分割前备份或确认特征树状态 ‌‌
