sw 的螺母画法

在 SolidWorks 中绘制螺母主要有‌调用标准件库‌和‌手动建模‌两种方法，前者效率最高，后者适合学习或非标设计。

快捷调用标准件库

工程实践中推荐直接使用软件自带的 Toolbox 标准件库，无需从头绘制。

‌打开设计库‌：在软件右侧任务窗格点击“设计库”，选择"Toolbox"选项 。

‌选择标准与类型‌：展开"GB"国标库，找到“螺母”文件夹，选择“六角螺母”等所需类型 。


‌生成零件‌：右键点击具体型号，选择“生成零件”，设置尺寸规格后即可自动导入标准螺母模型 。‌‌‌

手动建模步骤

若需自定义或练习建模，可通过草图拉伸与切除特征完成。

‌创建主体‌：在上视基准面绘制‌正六边形草图‌，拉伸凸台形成螺母外形，厚度参考国标参数 。‌‌‌

‌切除内孔‌：在顶面绘制圆形草图，使用拉伸切除命令贯穿底部，形成螺纹底孔 。‌‌‌


‌添加螺纹‌：

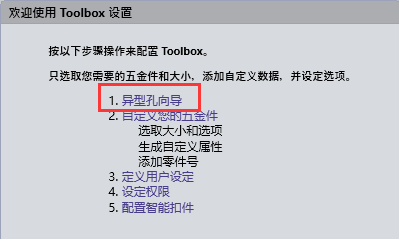

‌装饰螺纹‌：点击“异形孔向导”或插入“装饰螺纹线”，快速表示螺纹，不影响性能 。

‌真实螺纹‌：插入螺旋线作为路径，绘制三角形轮廓，使用“扫描切除”命令生成实体螺纹 。‌‌‌

参数与注意事项

手动建模时需查阅国标确保尺寸准确，如 M10 螺母对边长度通常为 17mm，螺距 1.5mm。若使用真实螺纹，扫描轮廓需关于轴对称以确保装配匹配 。对于常规装配，装饰螺纹线已足够满足工程图表达需求。‌‌‌
