sw填补缝隙

在 SolidWorks（SW）中填补缝隙，需根据‌缝隙类型‌（钣金结构、曲面、焊件等）采用不同方法。以下是常见场景及对应操作：

‌一、钣金结构缝隙‌

适用于钣金件折弯后边角出现的豁口或间隙。

‌使用“闭合角”功能‌（推荐）：

选中需要闭合的边角面。

点击 ‌“闭合角”‌ 命令（位于“钣金”工具栏）。

设置缝隙值（如 0.1mm），点击确定即可自动填补‌‌

‌其他方法‌：

调整边线法兰的“法兰位置”为“法兰在外”‌‌

在边线法兰编辑中勾选 ‌“剪裁侧边折弯”‌，自动切除多余材料‌‌

使用 ‌“边角释放槽”‌（如 3 折弯边），自动切掉干涉部分‌‌

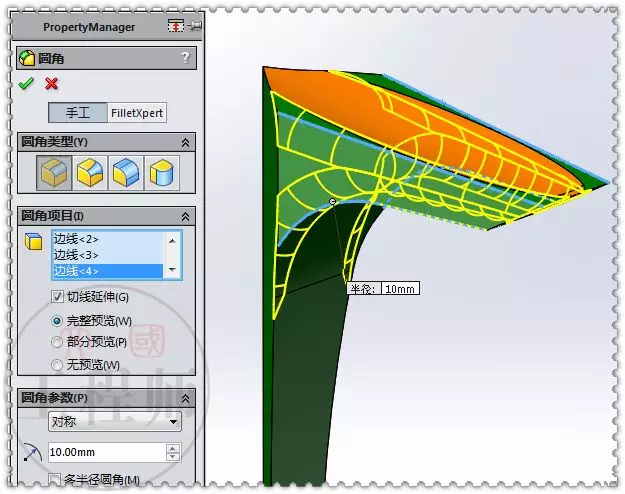

‌二、曲面缝隙‌


当曲面缝合时因公差不足导致缝隙未闭合。

‌增大缝合公差‌：

编辑“缝合曲面”特征。

在 PropertyManager 中启用 ‌“缝隙控制”‌。

将缝合公差调至 ‌大于缝隙值‌，使缝隙自动闭合‌‌

‌手动补面‌：

在缝隙处添加小曲面（如边界放样）。


重新缝合所有曲面，确保缝合线为黑色（完全闭合）‌‌

‌三、焊件或结构构件缝隙‌

适用于框架、管件等焊接结构。

‌设置组间缝隙‌：

在“结构构件”属性中，找到 ‌“不同组线段之间的缝隙”‌，输入所需数值‌‌

‌使用凹槽焊缝‌（SW 2025 新增）：

选择两个待焊接面。

使用 ‌“凹槽焊缝”‌ 功能，自动在缝隙中生成焊接实体‌‌

‌插入焊接缝隙‌（管道设计）：

在线路属性中启用 ‌“使用焊接缝隙”‌，并设定缝隙值‌‌

‌四、通用技巧‌

若填充命令因缝隙无法识别，可尝试 ‌指定最大缝隙尺寸‌（如填充边界检测中设置公差）‌‌

对复杂模型，可先 ‌分割、切除多余部分‌，再用 ‌“组合”或“缝合”‌ 修复‌‌

提示：操作前建议保存文件，避免误操作导致特征丢失。
