solidworks填补孔洞

在 SolidWorks 中填补孔洞，需根据模型类型选择‌填充曲面‌、‌删除面修补‌或‌网格补洞‌命令。

常用修补方法

‌填充曲面‌：适用于曲面或实体边界的封闭孔洞。

选择“插入”->“曲面”->“填充曲面”，选取边界边线 。

设置曲率控制为‌接触‌、‌相切‌或‌曲率‌，以匹配相邻几何体 。

勾选“合并结果”可自动缝合曲面，若形成封闭体积可启用“创建实体”。‌‌‌

‌删除面修补‌：适用于实体模型上的简单孔洞或空腔。

使用“删除面”命令，选择要删除的面并启用“修补”选项 。


系统会自动延伸相邻面以闭合空腔，保持实体完整性 。‌‌‌

特殊场景处理

‌网格数据补洞‌：针对 ScanTo3D 导入的网格模型。

使用“网格补洞 PropertyManager"自动检测并列举待修补孔洞 。


推荐填补所有孔洞以确保提取曲面时的设计意图一致性 。‌‌‌

‌模具设计补孔‌：针对模具型芯或型腔的破孔。

可使用模具工具中的“修补”功能，支持半自动或自动方式识别内部循环 。

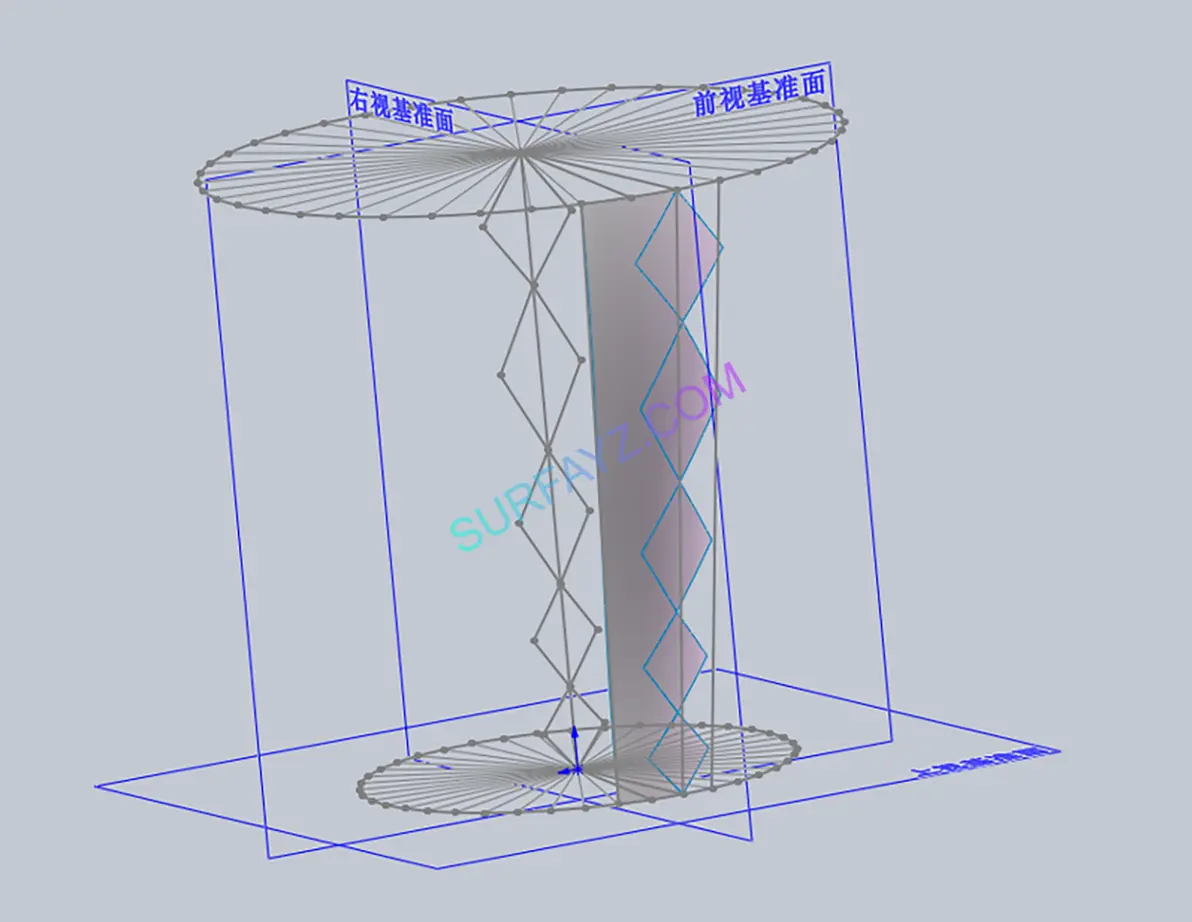

复杂孔洞可结合“边界曲面”或“裁剪 + 延伸”组合技处理 。‌‌‌

关键操作提示

‌边界条件‌：优先启用曲率连续选项以保证光顺度，复杂轮廓可借助 3D 草图捕捉边界 。

‌质量验证‌：修补后使用“检查”工具或斑马条纹分析连续性，确保无错误 。

‌缝合间隙‌：消费电子行业通常要求缝合间隙≤0.1mm，大间隙需先局部修补再缝合 。‌‌‌
