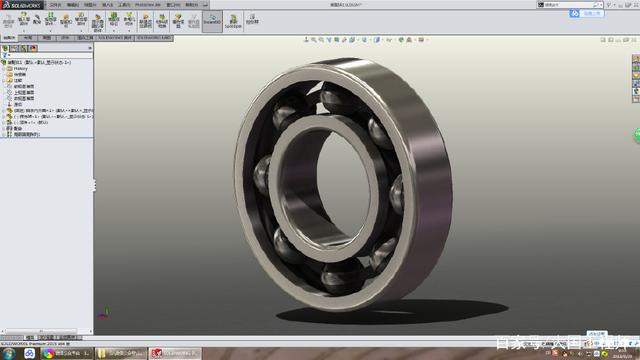

solidworks动画绕固定轴转动

在 SolidWorks 中实现零件或装配体绕固定轴转动并生成动画，主要通过 ‌运动算例（Motion Study）‌ 配合 ‌旋转马达‌ 或 ‌动画向导‌ 完成。以下是基于最新公开资料整理的核心操作流程：

‌核心步骤概览‌

‌前提条件‌：零件需在装配体环境中，且已正确定义配合关系（如同轴心、重合等），保留绕目标轴的旋转自由度。

‌关键操作‌：进入运动算例 → 添加旋转驱动 → 设置动画参数 → 播放/导出。

‌推荐操作方法‌

‌方法一：使用“旋转马达”（适用于精确控制）‌

‌新建装配体‌，插入需旋转的零件和作为固定轴的零件（或基准轴）。

‌添加配合‌：

‌同轴心配合‌：使旋转零件与固定轴共轴。

可选：添加“重合”或“距离”配合以限制其他自由度。

‌进入运动算例‌：

点击底部标签栏的 ‌【运动算例】‌ → 选择 ‌【新建运动算例】‌。

‌添加旋转马达‌：

在 ‌【MotionManager】‌ 工具栏中点击 ‌【马达】‌。

选择 ‌【旋转马达】‌，作用对象为固定轴（如圆柱面或基准轴）。

设置旋转参数（如角度范围、速度或时间）。


‌运行动画‌：

点击 ‌【播放】‌ 预览效果。

满意后通过 ‌【文件】→【另存为】‌ 导出为视频（如 MP4）‌‌

‌方法二：使用“动画向导”（快速生成视图旋转）‌

适用于旋转整个视图（常用于演示、渲染），而非真实运动仿真。

打开 ‌装配体或零件文件‌。

点击底部 ‌【运动算例】‌ → 选择 ‌【动画】‌。


点击 ‌【动画向导】‌ → 选择 ‌【旋转模型】‌。

选择 ‌旋转轴‌（X/Y/Z 轴）→ 设置 ‌旋转圈数‌ 和 ‌方向‌（顺/逆时针）。

设置 ‌起始时间‌ 和 ‌持续时间‌ → 完成后点击 ‌【播放】‌‌‌

‌方法三：移动零部件 + 旋转（适用于整体装配体旋转）‌

适用于整个装配体绕外部固定轴旋转（如旋转木马底座）。

确保根零件 ‌未被“固定”‌（右键 → 取消固定）。

进入 ‌【移动零部件】‌ 工具 → 选择 ‌【旋转】‌ 模式。

指定 ‌旋转轴‌（如基准轴或圆柱面）。

拖动手柄或输入角度值进行旋转，系统会自动记录轨迹‌‌

‌注意事项‌

‌避免过度约束‌：若零件无法旋转，检查是否被其他配合限制了旋转自由度。

‌保持姿态不变‌：若需零件绕轴旋转但自身不自转，确保仅施加绕外部轴的旋转，而非自身坐标系旋转‌‌

‌版本兼容性‌：上述操作适用于 ‌SolidWorks 2019 及上面版本‌，界面略有差异但逻辑一致‌‌
