sw转轴限制转动范围

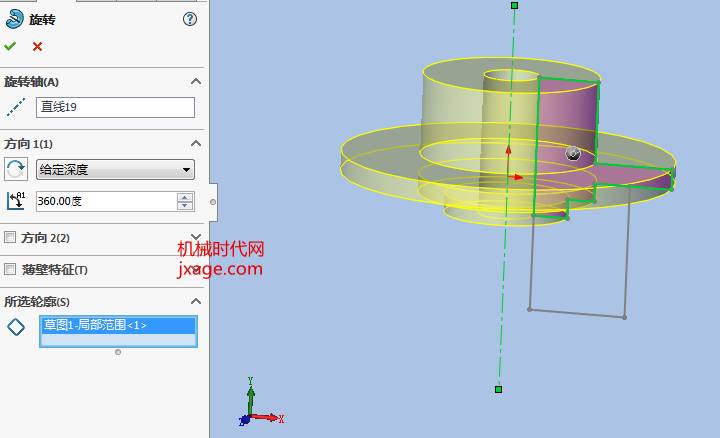

在 SolidWorks（SW）中限制转轴的转动范围，主要通过 ‌“高级配合”中的“角度限制”功能‌ 实现。以下是具体操作步骤：

操作方法

‌打开装配体环境‌

确保已进入装配体模式，并包含需要限制旋转的两个零部件（如轴与轴承座）。

‌选择配合命令‌

点击工具栏中的 ‌“配合”‌ 按钮，或通过菜单 ‌插入 > 配合‌。

‌进入高级配合选项‌

在“配合属性管理器”中，切换到 ‌“高级”‌ 选项卡。


‌添加角度限制配合‌

在 ‌“配合类型”‌ 下选择 ‌“角度”‌。

选择两个参与旋转配合的几何实体（如轴的圆柱面与固定件的平面）。

设置 ‌“启动角度”‌（可选，默认为当前角度）。

在 ‌“限制”‌ 区域中：

输入 ‌最大角度‌（如 90°）

输入 ‌最小角度‌（如 -30°）

‌完成设置‌


点击 ‌“确定”‌，此时该转轴的旋转将被限制在设定的角度范围内。

⚠️ 注意：若需通过设计表批量管理多个限制配合，可在设计表中使用 $UPPERLIMIT_ANGLE@LimitAngle1 和 $LOWERLIMIT_ANGLE@LimitAngle1 等列名定义上下限值 ‌‌

替代方法（适用于运动仿真）

如果目的是进行运动分析或仿真，可使用 ‌“铰链配合”‌（Hinge Mate），它默认限制为单一旋转自由度，并支持设置角度范围 ‌‌

上面方法适用于 ‌SolidWorks 2018 及上面版本‌，操作路径基本一致 ‌‌
