ansysmechanical单位修改

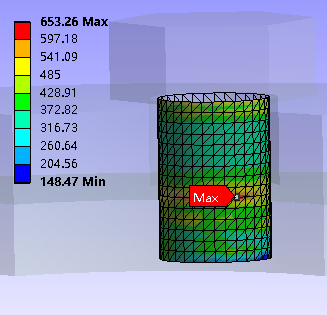

在 ‌ANSYS Mechanical‌ 中修改单位系统，主要通过以下方式实现。根据当前主流版本（如 ANSYS 2024 R1）和公开资料，操作方法如下：

修改单位的方法

‌方法一：通过 GUI 图形界面设置‌

打开 ‌ANSYS Workbench‌。

在项目概图中双击 ‌Geometry‌ 或 ‌Model‌ 进入 Mechanical。

在 Mechanical 主菜单栏中，依次点击：

text

Tools → Options → Units

在弹出的 ‌Units‌ 选项中，选择所需的单位系统，例如：

‌SI‌（国际单位制：m, kg, s）

‌Metric (mm, kg, N, s)‌（常用工程单位）

‌English‌（英制单位）

‌方法二：通过命令流（APDL）设置‌


若使用 ‌Mechanical APDL‌ 界面，可在命令输入窗口输入：

text

/UNITS,SI或text

/UNITS,MPA

常见选项包括：SI、MPA、CGS、BFT 等 ‌‌

‌方法三：在 DesignModeler 中统一单位‌

若模型在 ‌DesignModeler‌ 中创建，建议提前设置单位：

进入 ‌DesignModeler‌。

点击 ‌Tools → Options‌，在 ‌Units‌ 中设置为 ‌mm‌ 或其他所需单位 ‌‌


注意事项

‌单位一致性至关重要‌：所有输入参数（几何尺寸、材料属性、载荷、边界条件）必须使用‌同一单位制‌，否则结果将出错 ‌‌

‌单位设置不被记住的问题‌：部分用户反馈在 ANSYS 2021R1 和 2024R1 中，每次打开 Mechanical 都会恢复为默认 SI 单位（m, kg, s），需手动重设 ‌‌

目前无官方修复补丁，建议每次新建项目时立即检查并设置单位

‌已生成模型的单位更改限制‌：若几何或网格已生成，‌更改单位系统可能不会自动更新模型尺寸‌。建议删除现有模型后重新创建，或确保外部 CAD 文件单位与 ANSYS 一致 ‌‌

推荐做法

‌新建项目时立即设置单位‌为 ‌Metric (mm, kg, N, s)‌，便于工程计算（应力单位自动为 MPa）‌‌

始终确认 ‌Workbench → Mechanical → DesignModeler‌ 三者单位一致 ‌‌

如需进一步操作指导，可参考 ANSYS 官方帮助文档中的 ‌“Units”‌ 或 ‌“/UNITS command”‌ 部分。
