在 ANSYS 中将两种不同材料的几何体“合在一起”，需根据实际需求选择合适的方法。主要分为两类：几何合并（实体融合）和物理连接（通过接触或绑定模拟整体行为）。以下是具体操作方式：一、几何合并（永久融合为单一实体）
适用于希望两个零件在几何上完全融合、简化模型或避免接触设置的场景。
适用模块：SpaceClaim 或 DesignModeler（需在 Workbench 的 Geometry 阶段操作）
核心操作：使用 布尔运算（Union）
步骤：在 ANSYS Workbench 中，右键点击 Geometry → 选择 Edit in SpaceClaim（或 DesignModeler）。
在 SpaceClaim 中：按住 Ctrl 键选中所有要合并的实体。
切换到 “设计”选项卡 → 点击 “组合” → 选择 “合并”（Union）。

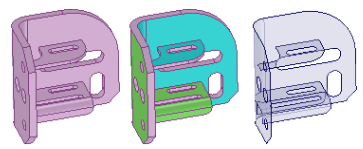

合并后，结构树中将显示为单一实体，且体积等于各部分之和。
注意：合并前必须确保实体接触或重叠，否则操作失败。
合并后材料属性需统一（通常取主材料），若需保留多材料特性，建议使用多体部件（Multi-Body Part）而非 Union。
此方法适用于静态结构分析等无需区分材料界面的场景
二、物理连接（保持几何独立，通过绑定模拟合并）
适用于需要保留材料界面、模拟复合材料或避免布尔运算失败的情况。
适用模块：ANSYS Mechanical（在求解器层面操作）
核心操作：设置 Bonded Contact（绑定接触）
步骤：在 Mechanical 中，展开 Connections → Contacts。
右键 → Insert → Automatic Contacts（自动识别接触面），或手动选择接触面。
将接触类型设为 “Bonded”（完全约束相对位移）。
可勾选 “Adjust to Touch” 自动消除微小间隙。
效果：几何上仍为两个独立实体，但无相对滑动或分离，力学行为类似“合并”。
网格可独立划分，适合复杂装配体或接触非线性分析
此方法更稳定，尤其适用于大模型或几何细节复杂的场景
三、其他相关方法（补充）
共享拓扑（Shared Topology）：在 DesignModeler 中，若多个体属于同一 Part，默认启用共享拓扑，可实现网格节点连续，但不融合几何
Glue 布尔操作：在 APDL 或 DesignModeler 中，使用 glue 命令可共享边界但保留体独立性，适用于共面体（如两个正方体重合面）
网格级合并（NUMMRG）：若已有两个独立网格文件，可用 NUMMRG, NODE 命令合并重合节点，再通过 MERGE, ALL 统一模型
四、选择建议
需求 推荐方法
简化模型、无接触分析 SpaceClaim 中 Union 合并
保留材料界面、复合材料 Bonded Contact + 多体部件
避免布尔失败、提高稳定性 Shared Topology 或 Glue
已有独立网格文件 APDL 中 NUMMRG + MERGE
⚠️ 操作前务必确认几何是否接触，并验证合并/连接后网格连续性和实体数量
