ansys模拟能加哪些初始孔洞缺陷

在 ANSYS 模拟中，‌初始孔洞缺陷‌通常用于模拟结构中已有的制造缺陷、加工误差或使用过程中的损伤（如腐蚀孔、裂纹起始点等），尤其在‌屈曲、断裂或疲劳分析‌中具有重要意义。根据公开资料和工程实践，ANSYS 中施加初始孔洞缺陷的主要方法如下：

常见的初始孔洞缺陷类型

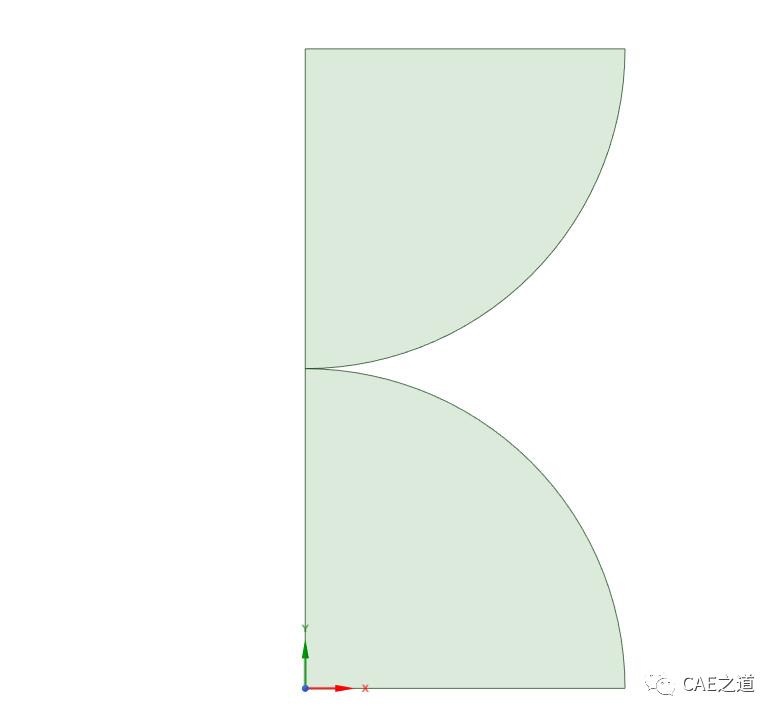

‌几何孔洞‌：在模型中直接创建圆形、椭圆形或其他形状的空洞，代表制造缺陷。

‌局部节点位移偏移‌：通过修改特定区域节点坐标，模拟局部材料缺失或凹陷。

‌基于模态的缺陷叠加‌：利用前几阶屈曲模态作为缺陷形状，结合孔洞位置进行加权叠加。

‌自定义函数定义的孔洞‌：如高斯分布、正弦调制等数学函数定义孔洞边界和深度。

ANSYS 中实现方法

‌几何建模阶段直接创建孔洞‌

在 DesignModeler 或 SpaceClaim 中预先定义孔洞几何。

适用于孔洞位置、尺寸明确且为固定几何的情况。


‌通过 APDL 命令修改节点坐标（适用于局部孔洞）‌

使用 NMODIF 或 CMDEF 命令对特定节点施加位移，模拟局部材料移除。

示例：对一组节点沿法向施加负向位移，形成“凹坑”型孔洞 ‌‌

‌结合 Upgeom 命令与模态叠加‌

先进行屈曲分析获取前几阶模态。

使用 UPGEOM 命令将模态变形作为初始缺陷，并在目标区域乘以孔洞形状函数（如高斯衰减）‌‌

‌使用参数化设计或优化工具‌

在 ANSYS Workbench 中结合 DesignXplorer 或 Python 脚本，批量生成含不同孔洞分布的模型。


⚠️ 注意：若使用“修改节点坐标”方式，需先执行 MODMSH, DETACH 解绑网格与原始几何，否则修改无效或导致错误 ‌‌

推荐流程（以局部孔洞为例）

建立无缺陷的完整几何模型。

划分网格后，使用 MODMSH, DETACH 解绑。

选择目标区域节点（如 NSLE, S, LOC, X, xc, Y, yc）。

对选中节点施加法向位移，形成孔洞形状（如 NMODIF, node, 0, 0, -depth）。

进行后续静力或屈曲分析。

如需具体 APDL 代码示例，可参考 仿真学习与应用 中的节点坐标修改方法 ‌‌
