ansys中sfl怎么用

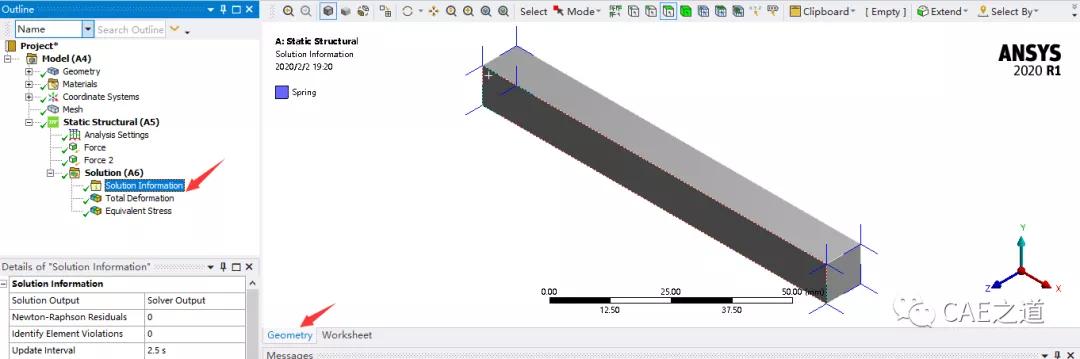

在 ANSYS 中，‌SFL 命令‌用于在‌线（Line）或面（Area）‌上施加‌面载荷‌（如压力、对流、热通量等），但其适用性有重要限制。以下是核心用法与注意事项：

‌一、SFL 命令的基本功能‌

‌用途‌：在线或面上施加分布载荷（如压力、对流、热通量等）。

‌适用几何类型‌：

‌2D 面单元的边界‌

‌轴对称单元的边界‌

‌壳单元的边界‌

‌不适用‌：‌3D 实体单元的边线‌（此时无效，应改用 SFE 或 SFA）‌‌

‌二、语法格式‌

apdl

SFL, Line/Area, Lab, Val1, Val2, ..., KIMG, ValI

‌Line/Area‌：目标线号或面号（可用 ALL）。

‌Lab‌：载荷类型标识符，常见值包括：

PRES：压力（结构分析）

CONV：对流换热系数 + 环境温度（热分析）

HFLUX：热通量

‌Val1, Val2, ...‌：载荷数值，根据类型不同：

‌均布载荷‌：仅 Val1（如 SFL,5,PRES,100）

‌线性梯度载荷‌：Val1（起点）、Val2（终点）（如 SFL,2,PRES,1000,2000）

‌表格载荷‌：Val1 可为表格名（如 SFL,3,PRES,%PressureTable%）‌‌

‌三、典型应用场景示例‌

‌均布压力（2D 面单元边界）‌

apdl

/SOLU


SFL, 5, PRES, 500 ! 对线5施加500 Pa均布压力

SOLVE

‌线性梯度压力‌

apdl

SFL, 2, PRES, 1000, 2000 ! 压力从1000 Pa线性增至2000 Pa

‌热对流边界条件‌

apdl

SFL, 8, CONV, 25, 30 ! 对流系数25 W/m²·°C，环境温度30°C

‌复杂分布（表格法）‌

apdl

*DIM, PressureTable, TABLE,

*DO, i, 1,

PressureTable(i) = 1000 * SIN(i * 1)


*ENDDO

SFL, 3, PRES, %PressureTable% ! 周向正弦压力分布

‌四、关键注意事项‌

‌几何依赖性‌：目标线/面必须已划分网格，否则载荷无法传递到节点 ‌‌

‌单位一致性‌：确保载荷单位与模型单位制匹配（如 Pa、MPa、N/m 等）‌‌

‌方向默认‌：压力方向垂直于表面，沿外法向；可通过 /PSF,PRES,NORM,2 显示方向 ‌‌

‌覆盖而非叠加‌：重复使用 SFL 会覆盖原载荷；若需叠加，使用 SFCUM ‌‌

‌删除载荷‌：使用 SFDELE, Line/Area, Lab ‌‌

‌3D 实体模型避坑‌：‌不要在 3D 实体边线上用 SFL‌，应改用 SFE 或 SFA ‌‌

‌五、验证载荷是否正确施加‌

显示载荷方向：

apdl

/PSF,PRES,NORM,2 ! 显示压力箭头

Eplot ! 显示网格

列出载荷值：

apdl

SFLIST
