creo 7.0高级技巧：自定义标题栏教程

creo7.0教程（标题栏制作）文案

标题栏应符合国标GB/T 10609.1规定

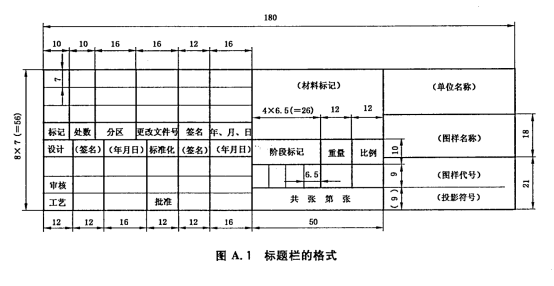

   这个是国标举例的标题栏格式。

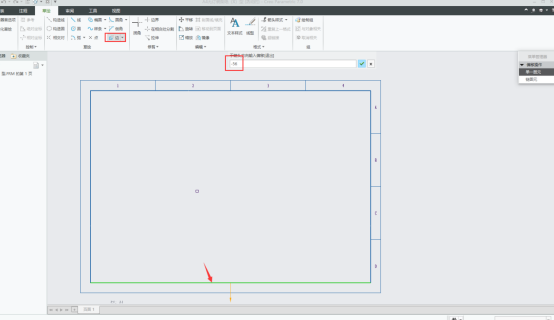

步骤1、草绘模块——偏移边——选择线段——输入值“-56”

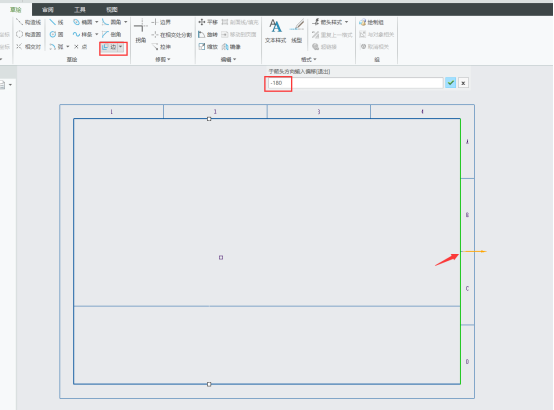

2、同样的方法——偏移边输入值“-180”

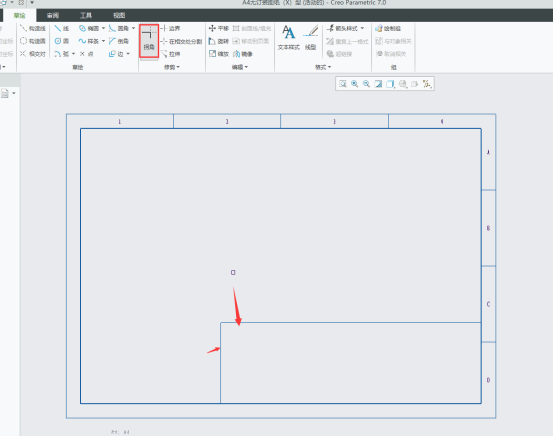

3、拐角——修剪线段

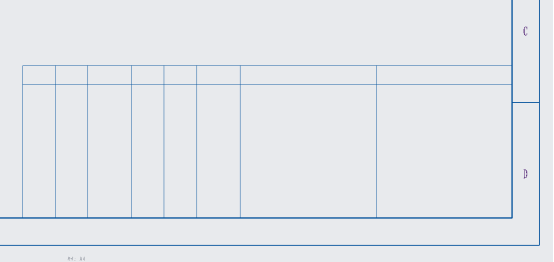

4、使用偏移边命令和参考国标标题栏格式完成下图绘制。

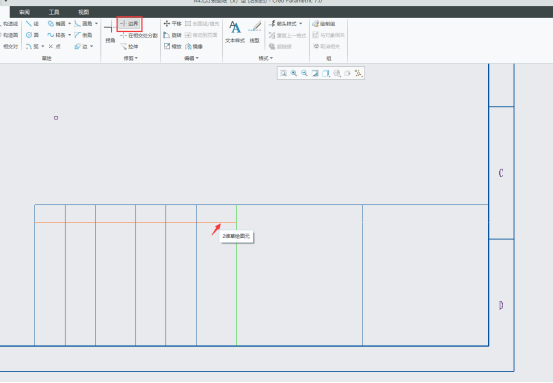

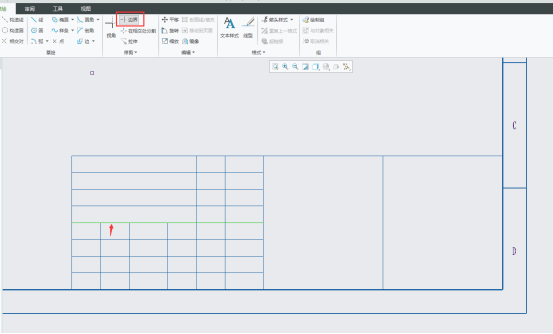

5、边界——修剪线段

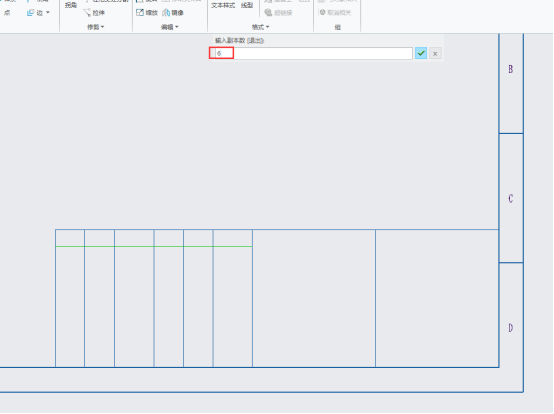

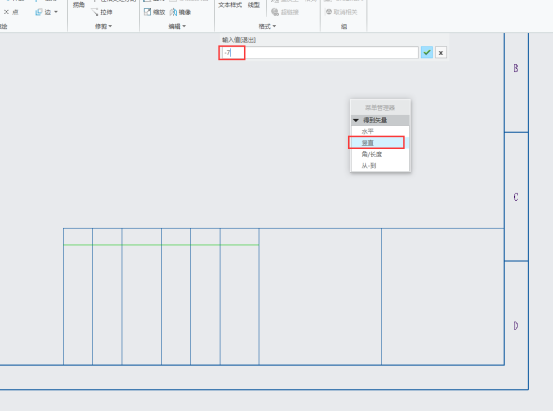

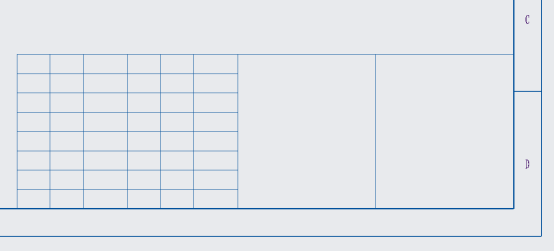

6、平移并复制——选择线段后单击鼠标中键——垂直——输入值“-7”——副本数输入值“6”

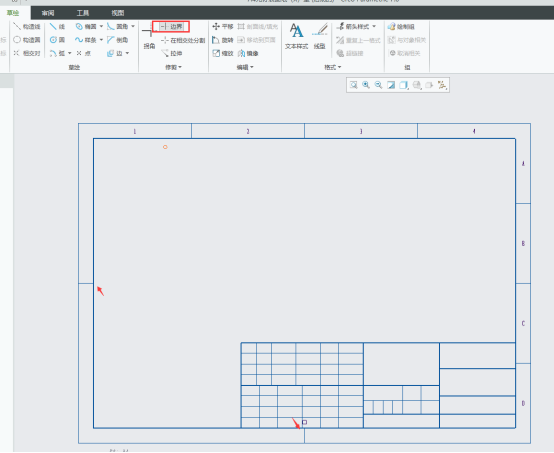

7、边界——修剪线段

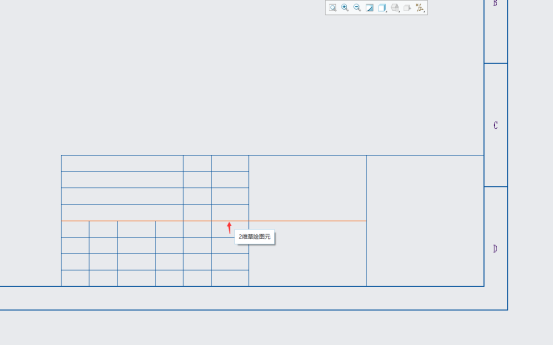

8、修剪——增量——输入值“50”——选择线段

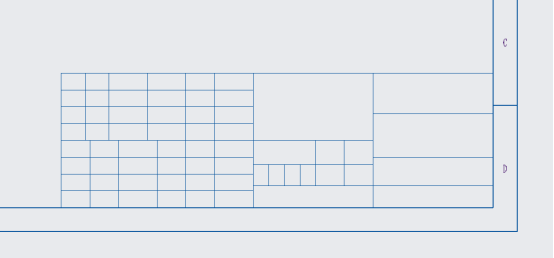

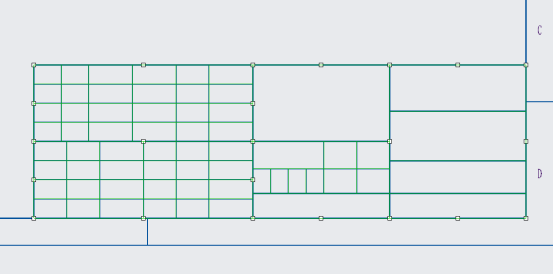

9、使用偏移边和修剪命令完成线框绘制。

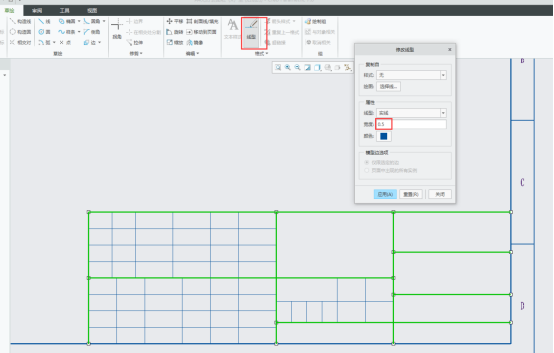

10、选择如下线段——线型——修改线宽为“0.5”

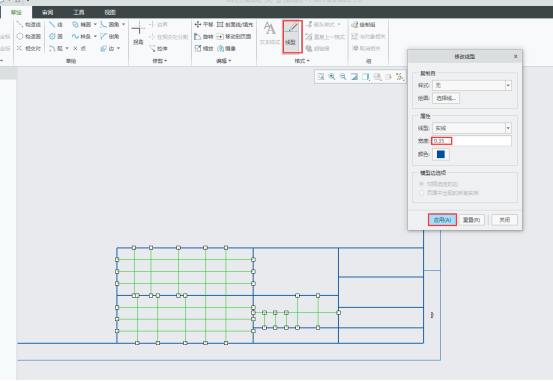

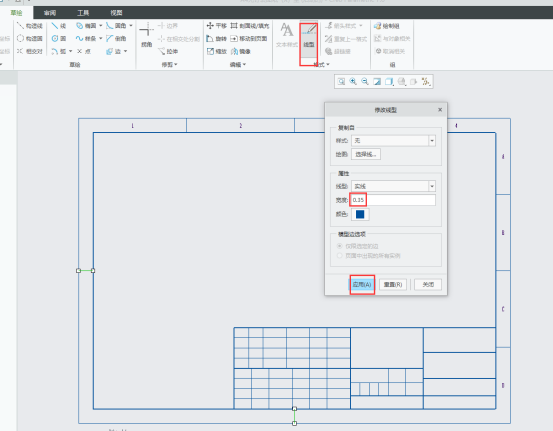

11、选择其余线段——线型——修改线宽为“0.35”

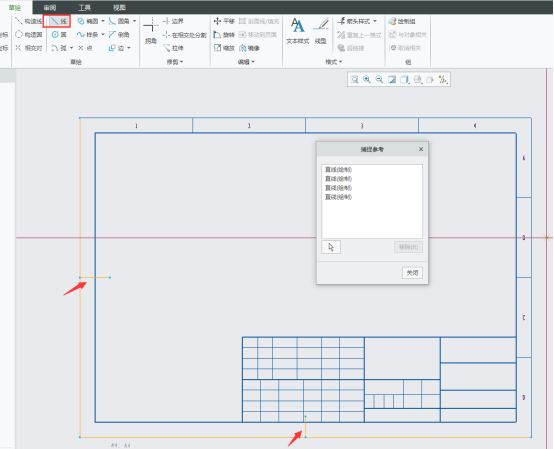

12、绘制对中线段——线

13、使用边界修改命令进行修剪

14、修改宽度为“0.35”

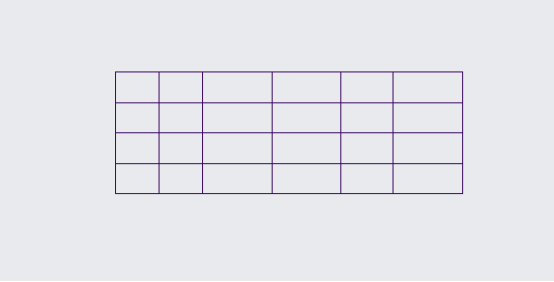

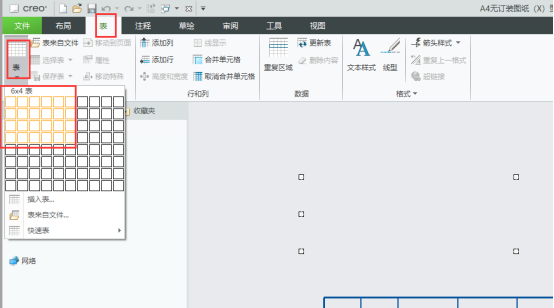

15、表模块——表——绘制6*4表格

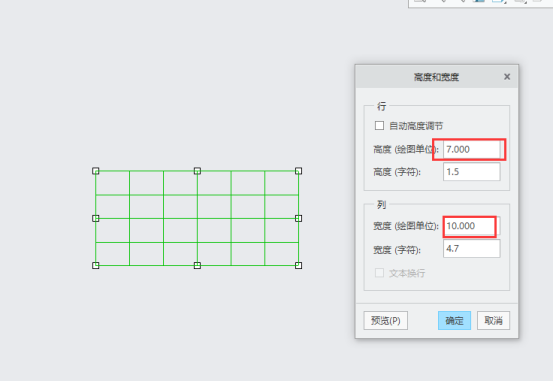

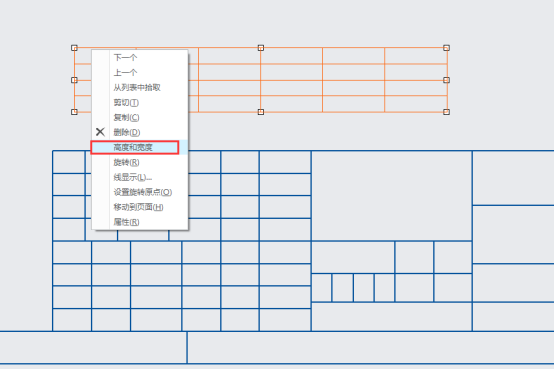

16、右键全选表格后长按右键选择高度和宽度

17、高度修改为“7”宽度修改为“10”

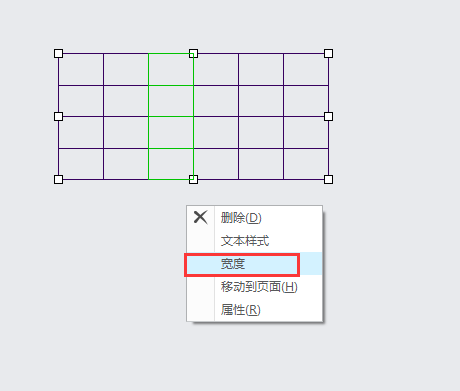

18、右键选择第三列后长按右键——宽度——修改值为“16”

19、使用同样的方法修改其余几列

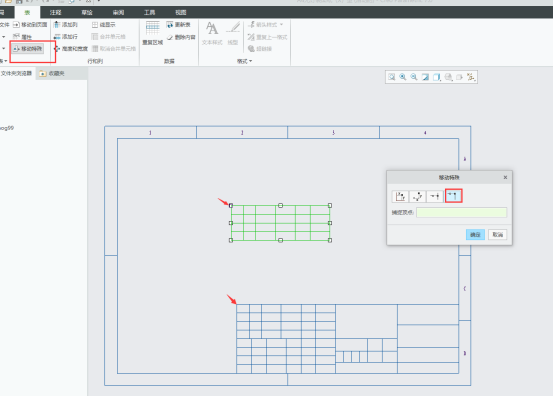

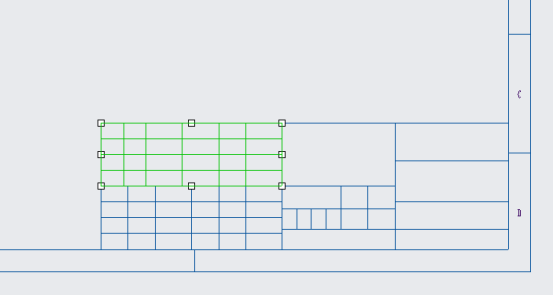

20、全选表——移动特殊——捕捉顶点

21、同样的方法绘制表后移动到重合

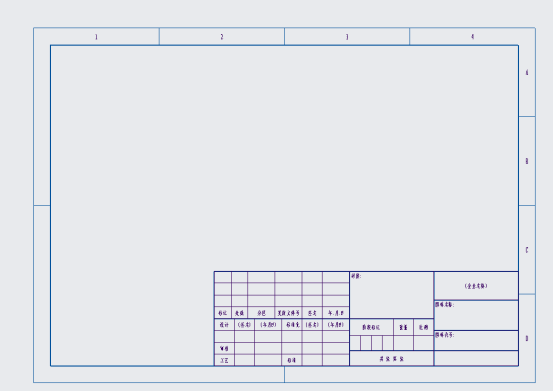

22、填写文字说明，在表模块——选择单个表双击——输入文字

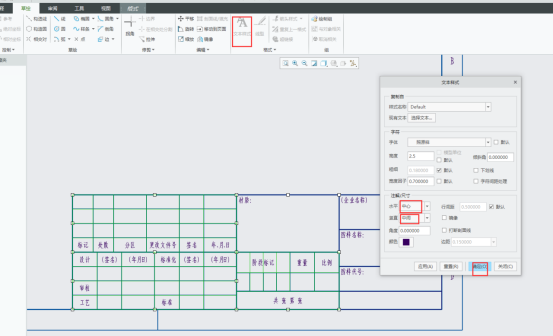

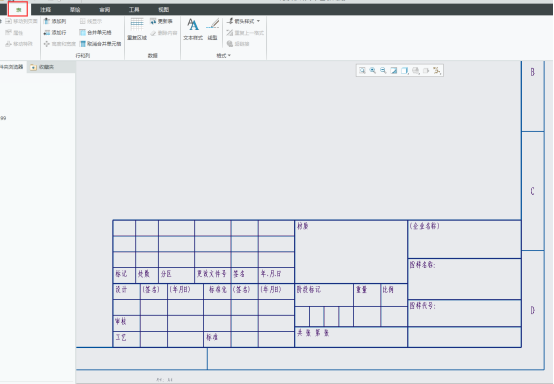

23、选择需要修改居中的表——文本样式——修改水平为“中心”垂直为“中间”

24、全选表——文本样式——修改水平为“中心”垂直为“中间”
