工程图自定义符号插入技巧：Creo版

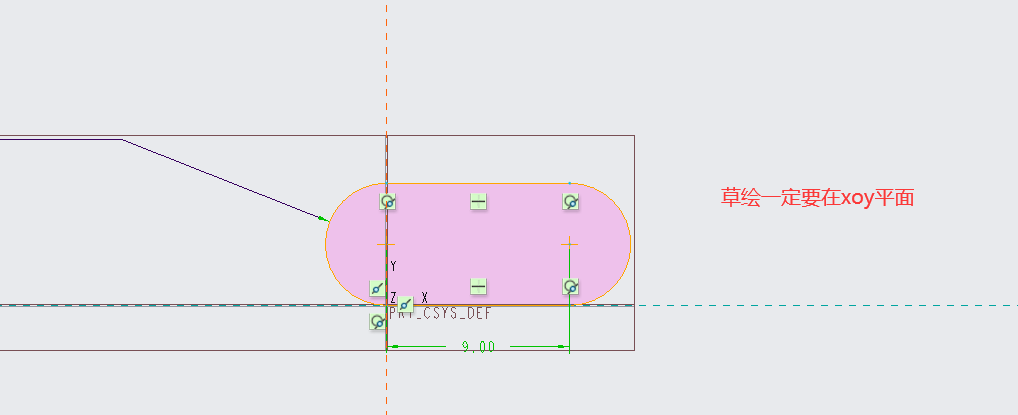

01：工程图插入自定义符号：先建立part进行草绘（草绘一定要在xoy平面）------草绘好符号后保存为IGES

   FIG.01

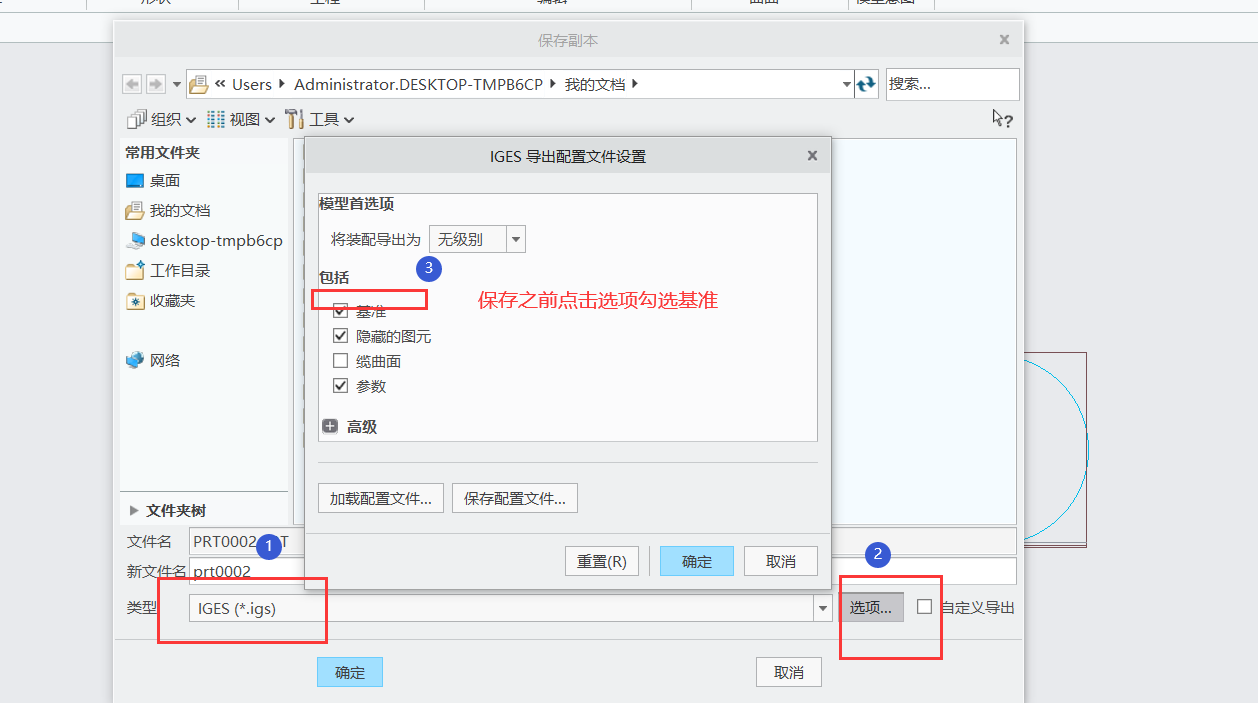

保存时点击选项----勾选基准

   FIG.02

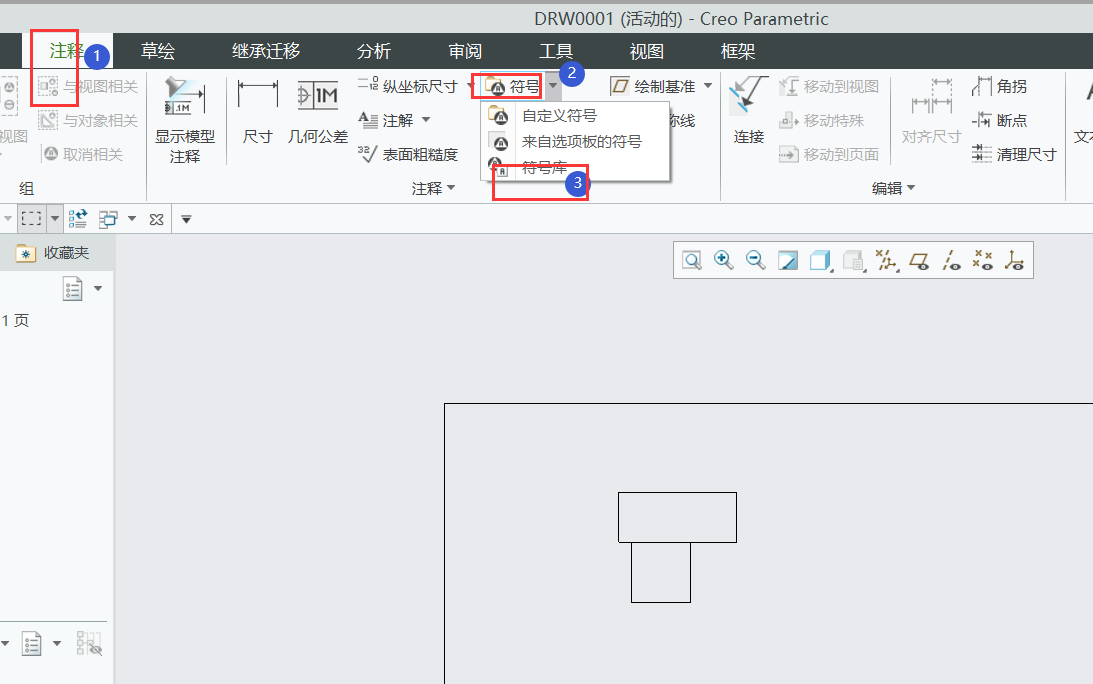

然后回到工程图:符号----符号库

   FIG.03

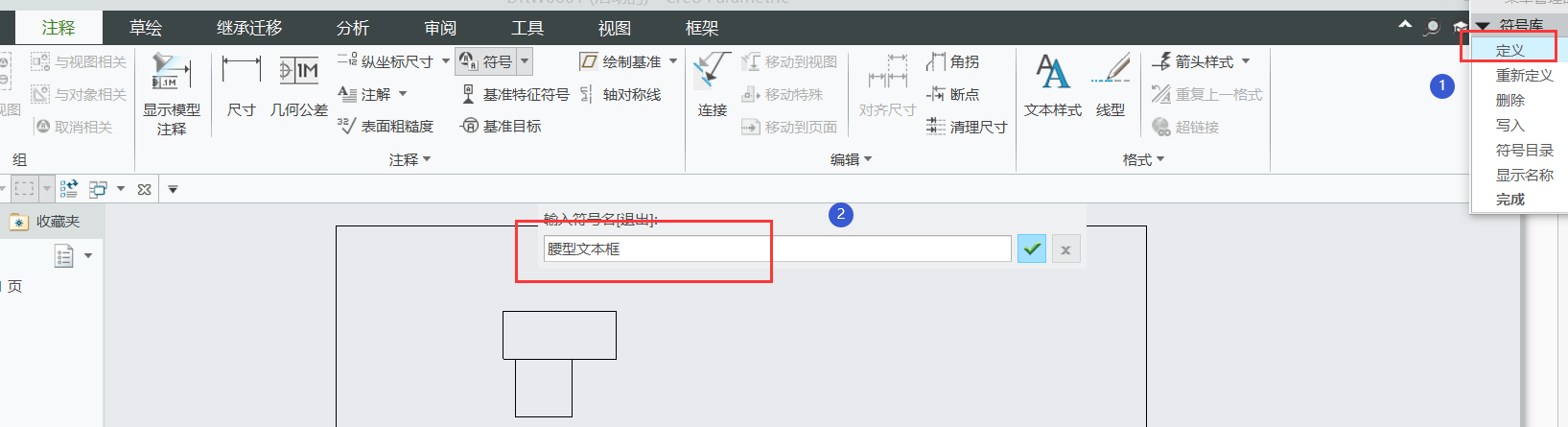

点击定义-----输入符号名称勾选

   FIG.04

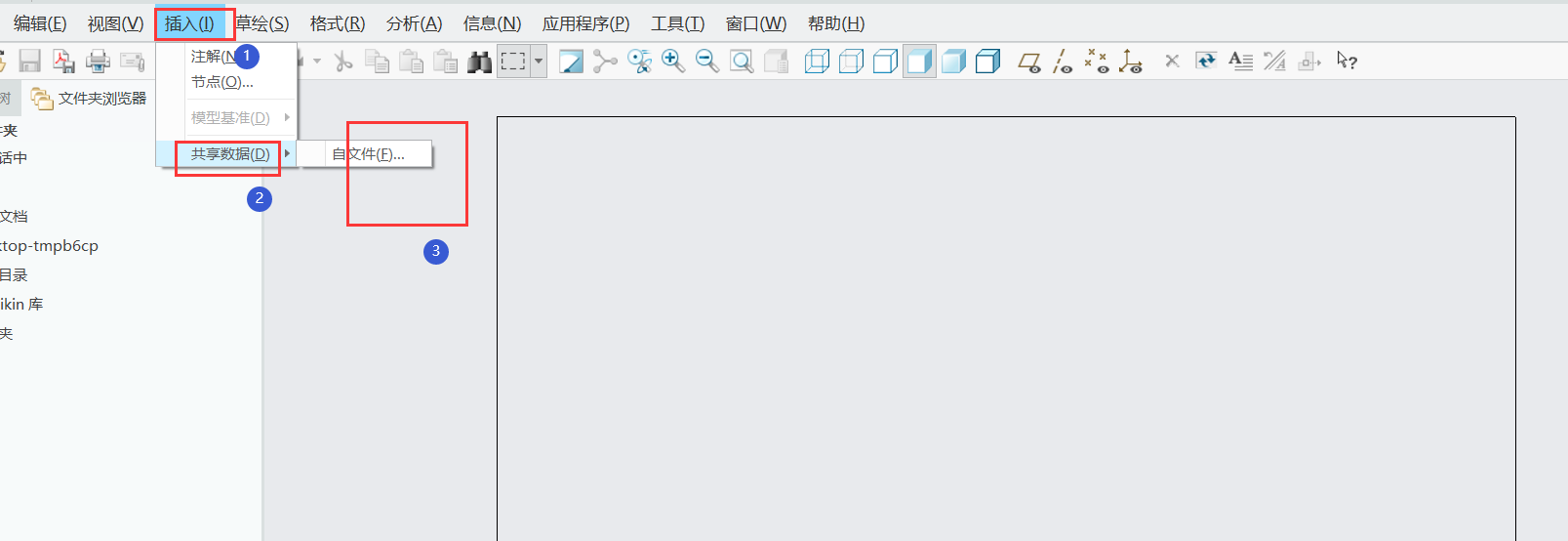

点击插入----共享数据-----文件（选择之前保存的IGES文件）

   FIG.05

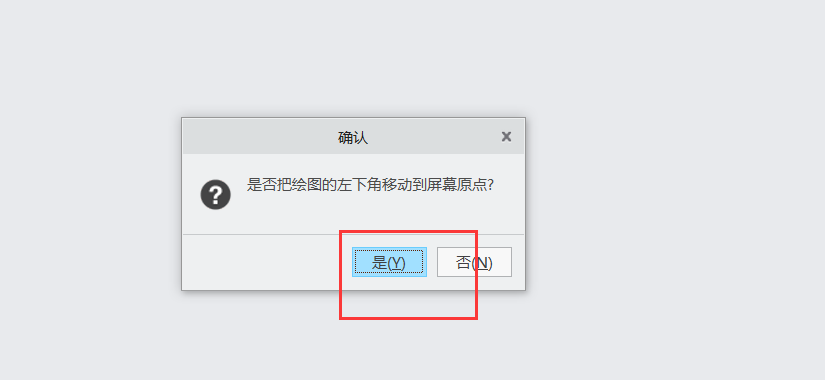

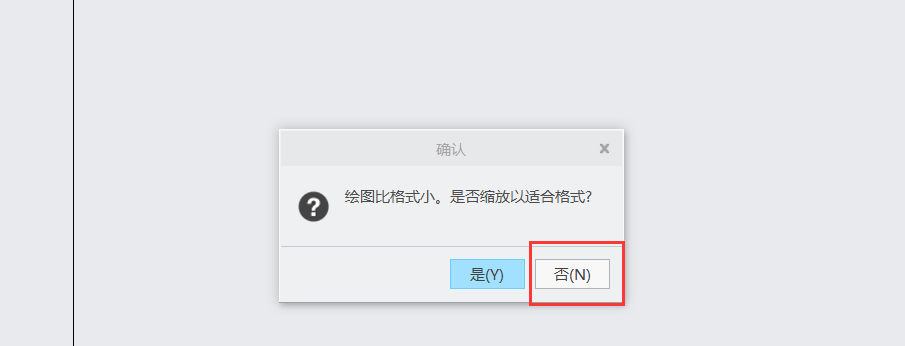

点击确定

   FIG.06


   FIG.07


   FIG.08

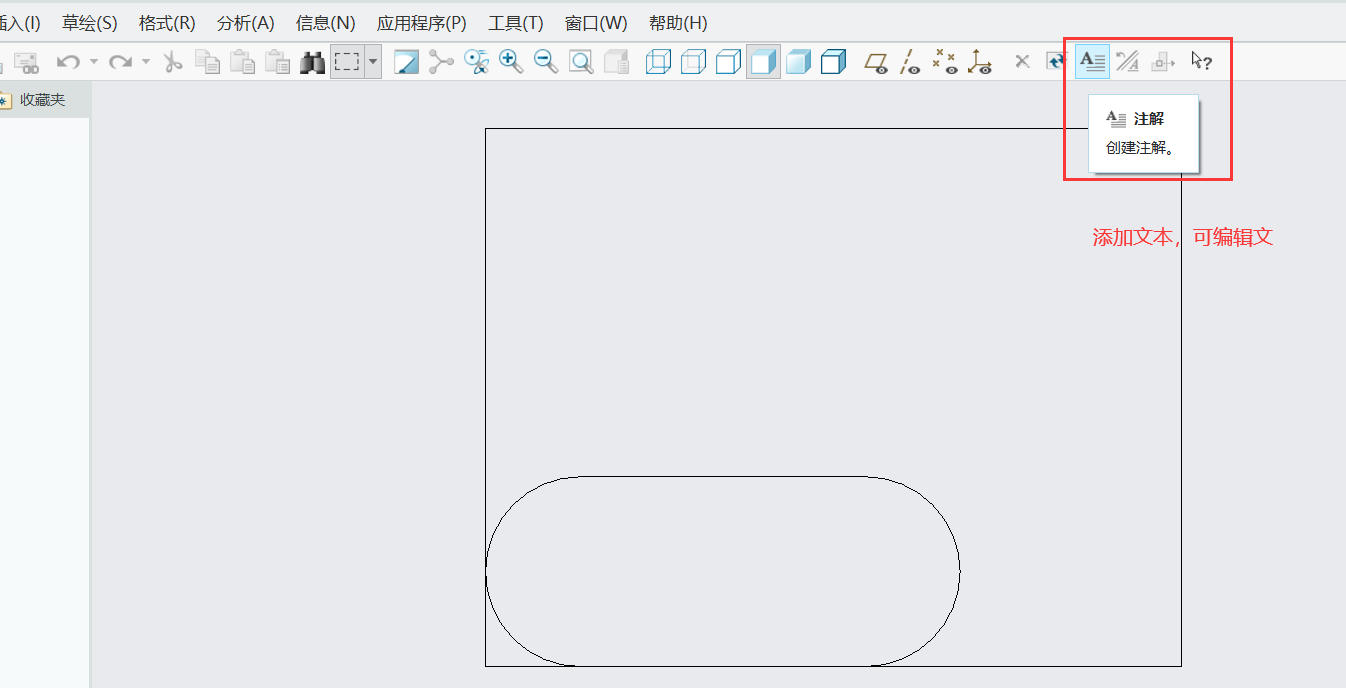

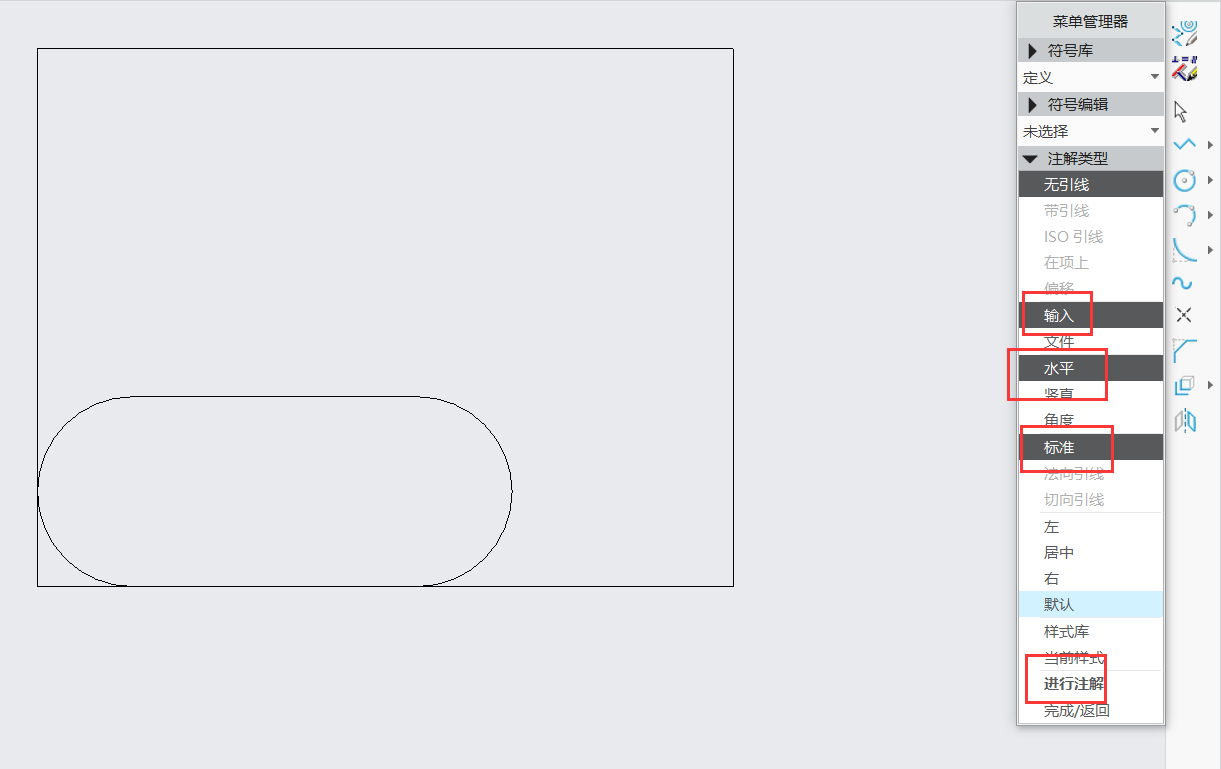

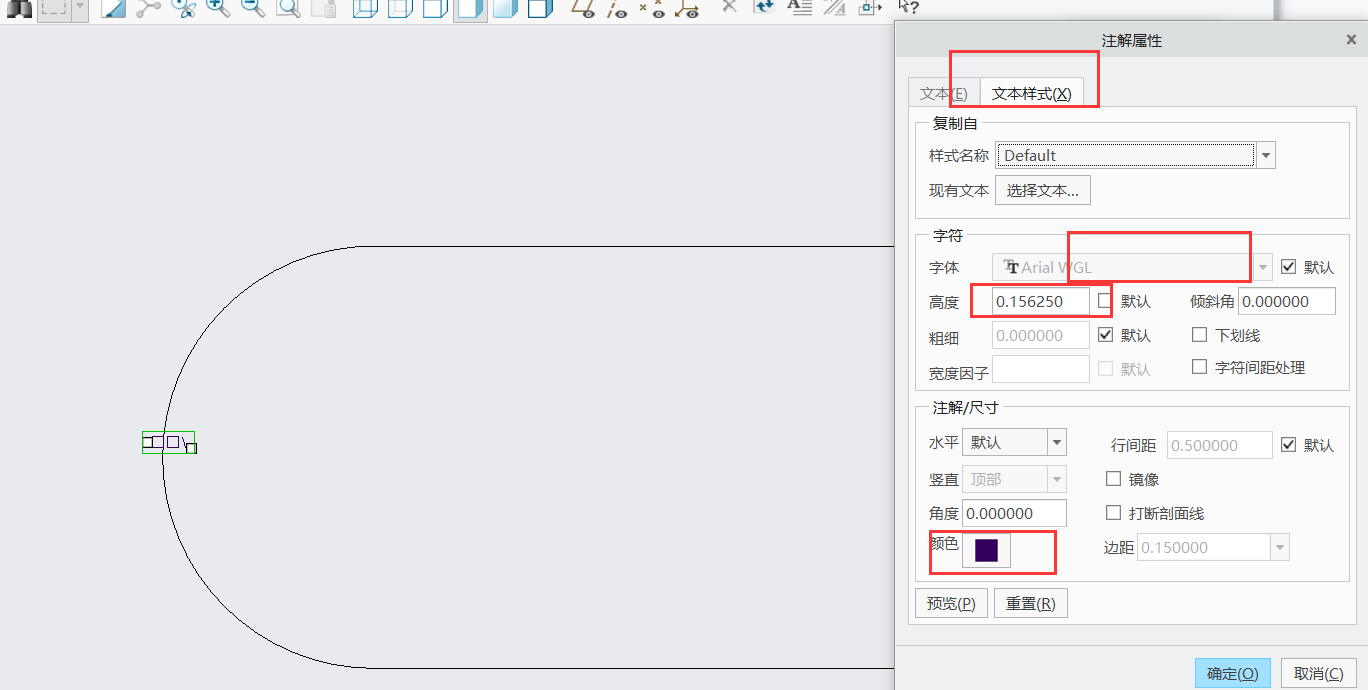

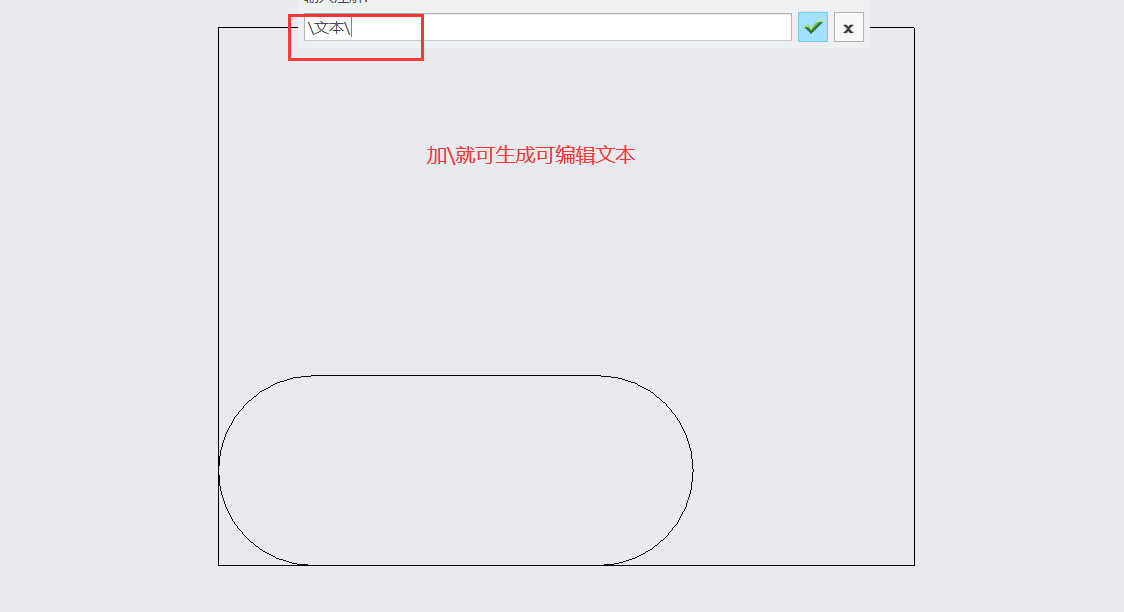

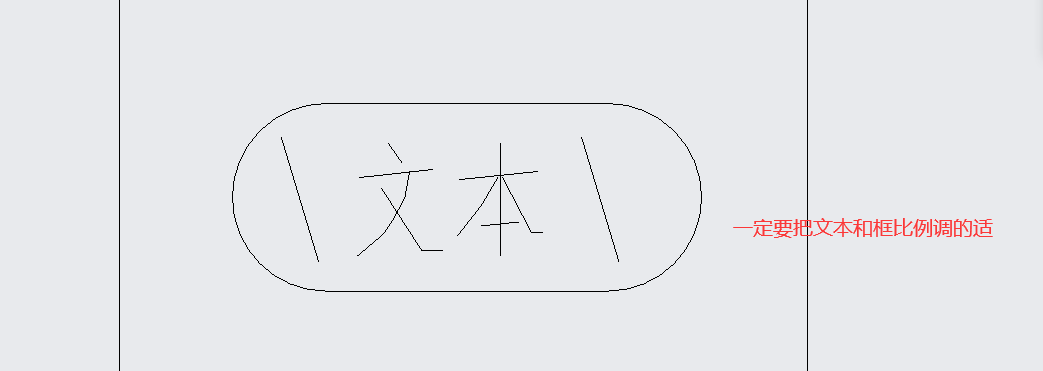

点击所示注解在腰型框里面添加文字（文字前后加\）

   FIG.09


   FIG.10


   FIG.11


   FIG.12


   FIG.13


   FIG.14

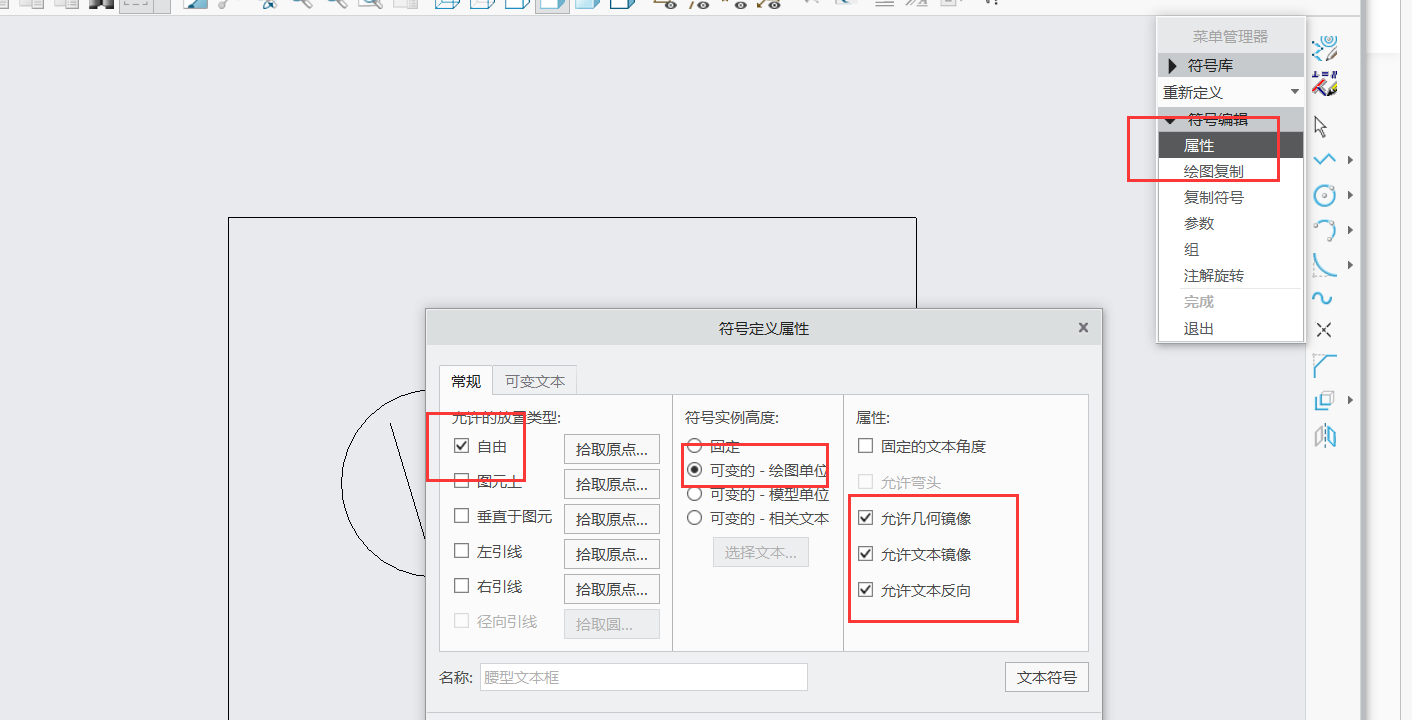

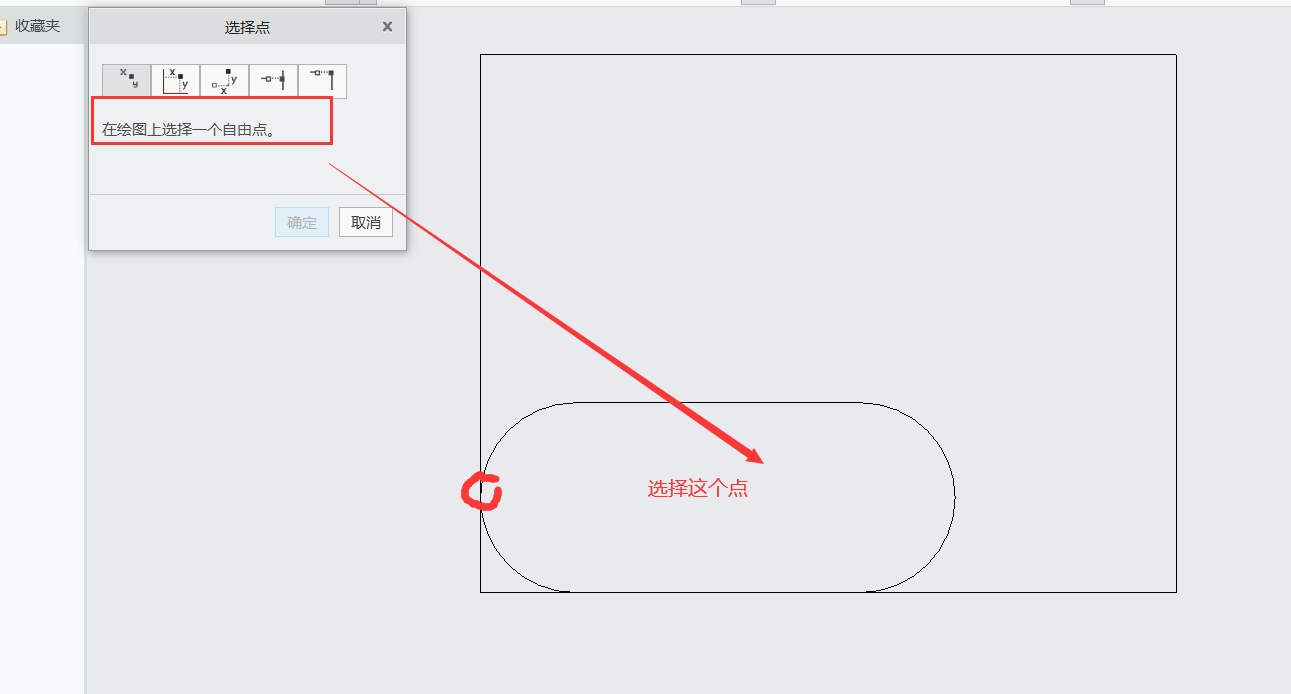

点击属性---勾选自由，可变的绘图单位，允许几何镜像，允许文本镜像，文本反向

   FIG.15

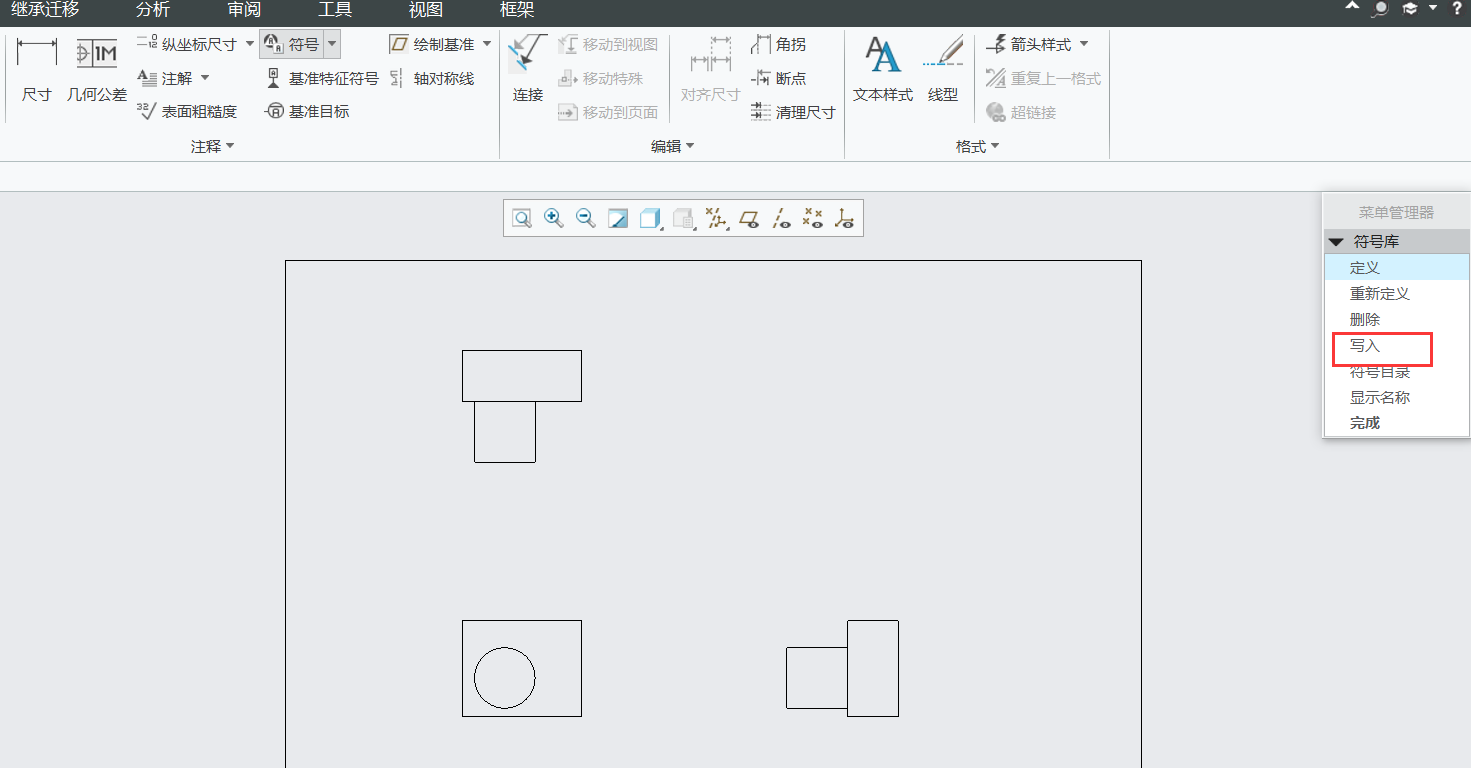

点击完成后，自动跳转到工程图中------点击写入

   FIG.16


直接勾选，目录不用填按默认

   FIG.17

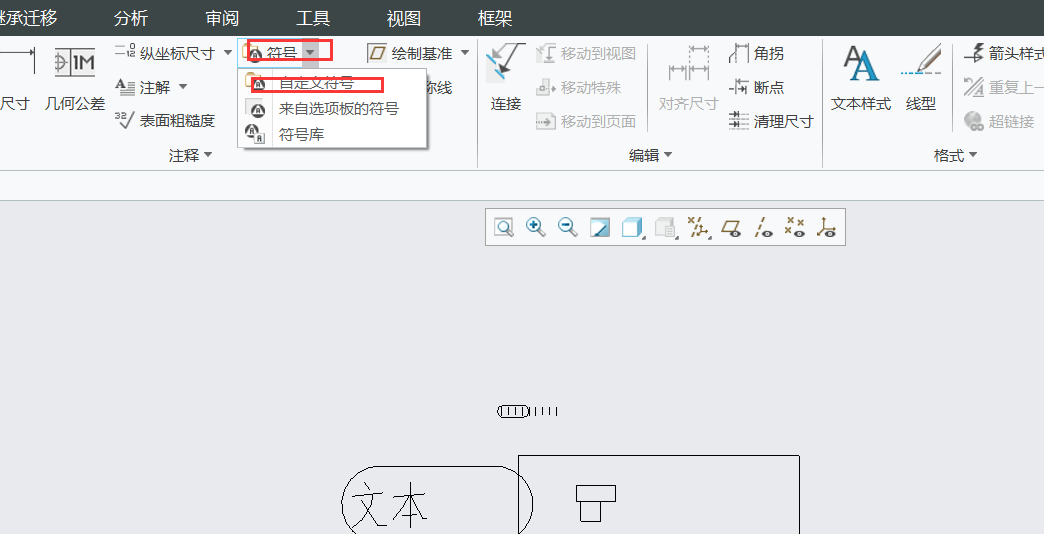

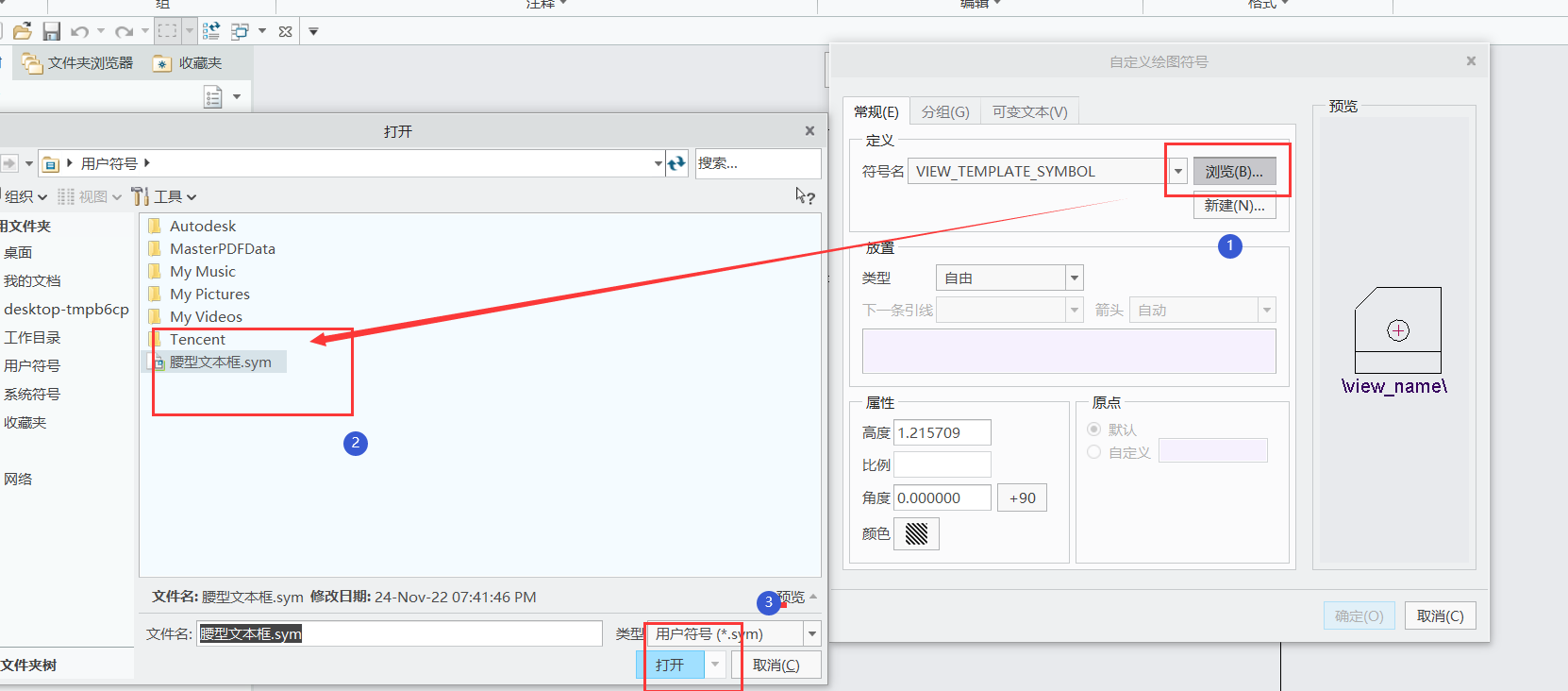

接着就是调用刚才的符号：点击符号----自定义符号----浏览------找到刚才写入的sym文件

   FIG.18


   FIG.19

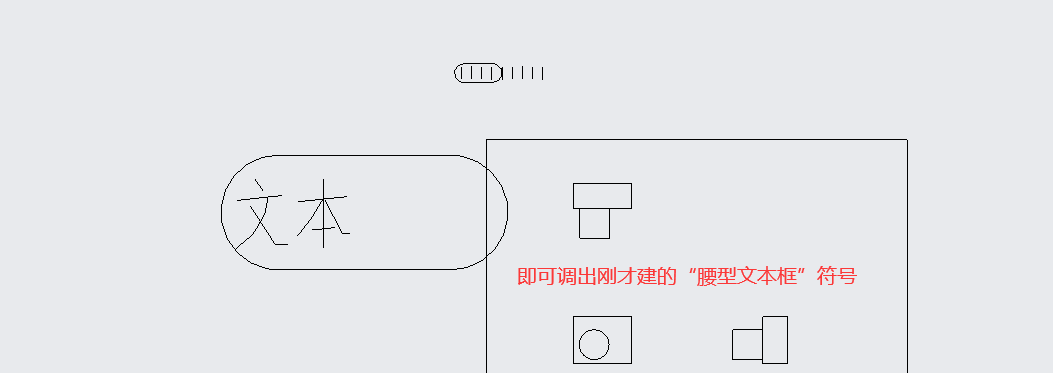

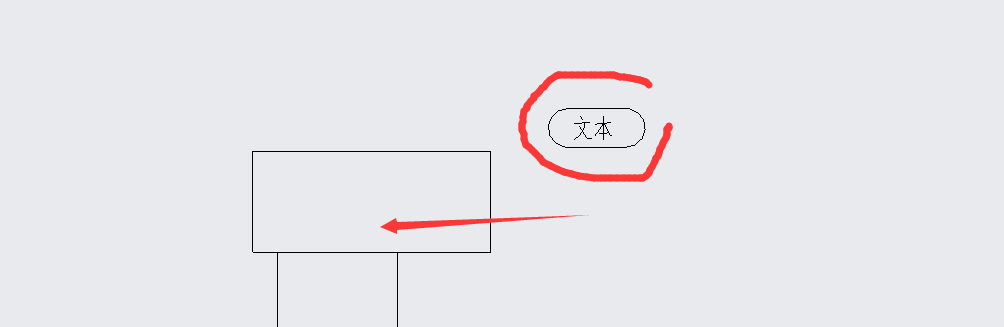

即可调用

   FIG.20

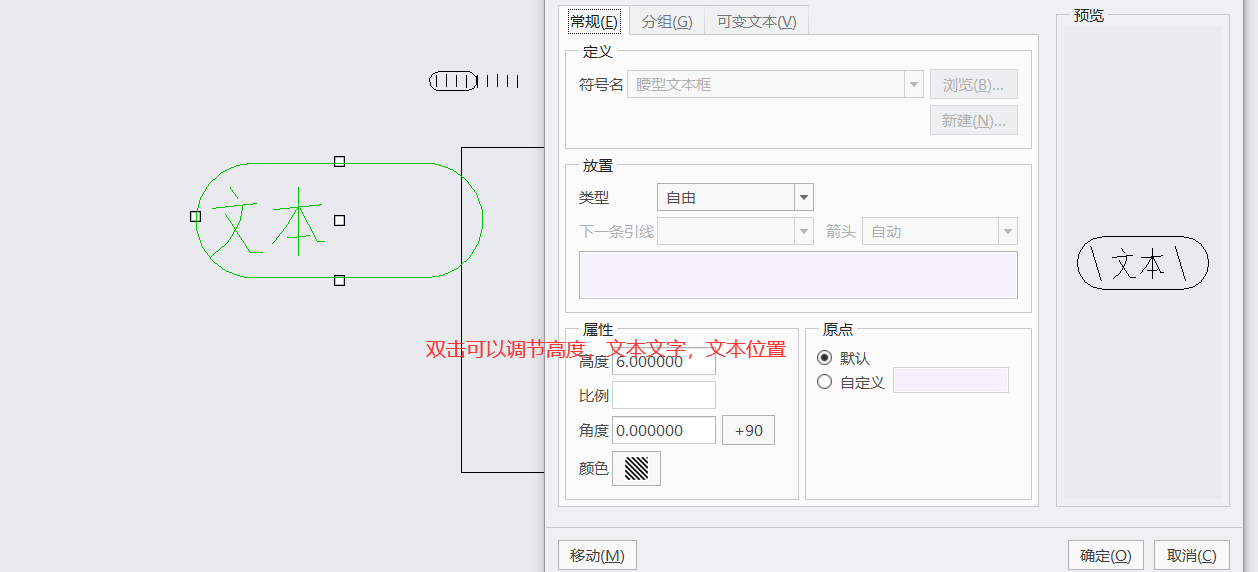

双击符号可以进行高度、文字内容调整

   FIG.21


   FIG.22
